专利号: 2018100016031
申请人: 安徽省徽腾智能交通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

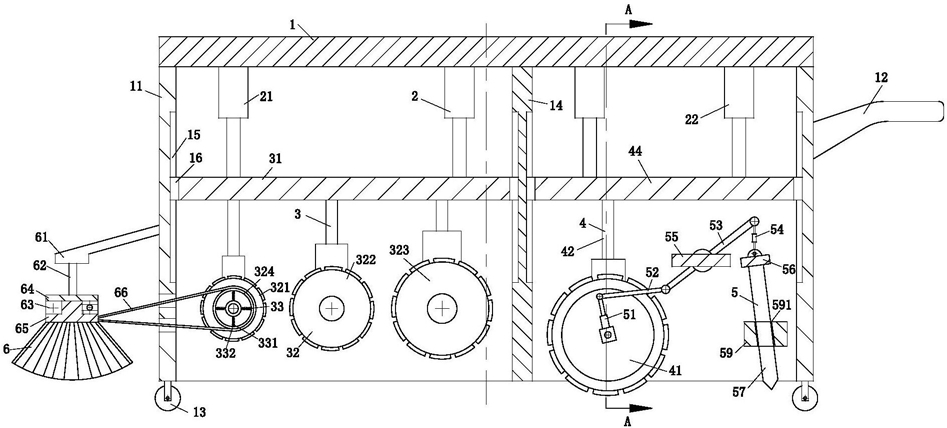

1.一种道路切割破碎一体机,其特征在于:包括上底板(1)、一号侧板(11)、推手(12)、行走轮(13)、伸缩模块(2)、预切割模块(3)、切割模块(4)、控制器和破碎模块(5);所述上底板(1)通过一号侧板(11)安装在行走轮(13)上;所述一号侧板(11)的右表面设有推手(12);

所述伸缩模块(2)包括一号气压杆(21)和二号气压杆(22);所述预切割模块(3)通过一号气压杆(21)安装在上底板(1)的左侧下表面;所述切割模块(4)通过二号气压杆(22)安装在上底板(1)的右侧下表面;所述破碎模块(5)用于对路面进行破碎;所述控制器用于控制伸缩模块(2)、预切割模块(3)、切割模块(4)和破碎模块(5)工作;所述上底板(1)的下表面设有二号侧板(14),所述二号侧板(14)位于一号侧板(11)之间;所述一号侧板(11)的内表面和二号侧板(14)的左右表面设有滑槽(15);其中,所述预切割模块(3)包括一号安装板(31)和切割片单元(32);所述一号安装板(31)的左右两端设有配合滑槽(15)的凸块(16);所述一号安装板(31)通过凸块(16)与滑槽(15)配合来设于一号侧板(11)与二号侧板(14)之间;所述切割片单元(32)固定安装在一号安装板(31)的下表面;所述切割片单元(32)包括一号切割片(321)、二号切割片(322)和三号切割片(323);所述一号切割片(321)、二号切割片(322)和三号切割片(323)从左往右半径依次增大;所述一号切割片(321)上设有旋转盘(324);所述旋转盘(324)通过滑动单元(33)安装于一号切割片(321)的表面;所述滑动单元(33)用于使旋转盘(324)相对与一号切割片(321)运动;所述滑动单元(33)包括四个一号滑动伸缩杆(331)和一号弹簧(332);所述四个一号滑动伸缩杆(331)呈圆周排布的方式均匀分布在旋转盘(324)和旋转轴之间,且四个一号滑动伸缩杆(331)的外层分别套有一号弹簧(332)。

2.根据权利要求1所述的一种道路切割破碎一体机,其特征在于:所述一号侧板(11)的左侧安装有清洁单元(6),所述清洁单元(6)用于对路面进行清洁;所述清洁单元(6)包括一号安装架(61)、一号电动推杆(62)、一号轴承(63)、一号连接板(64)和清扫盘(65);所述一号连接板(64)通过一号电动推杆(62)安装于一号安装架(61)的下表面;所述清扫盘(65)通过一号轴承(63)安装于一号连接板(64)的下表面;所述清扫盘(65)通过皮带(66)与旋转盘(324)相连。

3.根据权利要求1所述的一种道路切割破碎一体机,其特征在于:所述切割模块(4)包括四号切割片(41)、二号安装架(42)、二号旋转轮(43)和二号安装板(44)、所述四号切割片(41)通过二号安装架(42)安装于二号安装板(44)的下表面;所述四号切割片(41)的内表面设有二号旋转轮(43);所述二号旋转轮(43)通过转轴与二号切割单元(45)相连;所述二号切割单元(45)包括多个五号切割片(451);所述五号切割片(451)的直径小于四号切割片(41)的直径。

4.根据权利要求1所述的一种道路切割破碎一体机,其特征在于:所述破碎模块(5)包括三号气压杆(51)、一号连接杆(52)、二号连接杆(53)、四号气压杆(54)、三号安装板(55)、三号连接板(56)和破碎锤(57);所述一号连接杆(52)通过三号气压杆(51)安装于二号旋转轮(43)的表面;所述四号气压杆(54)通过二号连接杆(53)来与一号连接杆(52)铰接;所述破碎锤(57)通过三号连接板(56)与四号气压杆(54)的下端铰接;所述三号安装板(55)安装于一号侧板(11)的前后内表面上;所述三号安装板(55)中设有长方形槽(58),且二号连接杆(53)通过转轴安装于三号安装板(55)的长方形槽(58)中;所述四号气压杆(54)为双向气压杆。

5.根据权利要求4所述的一种道路切割破碎一体机,其特征在于:三号连接板(56)的下方设有四号连接板(59);所述四号连接板(59)安装与一号侧板(11)的前后内表面上,且四号连接板(59)上设有斜槽(591);所述斜槽(591)用于使破碎锤(57)沿着斜槽(591)的方向运动。
