专利号: 201810004252X
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

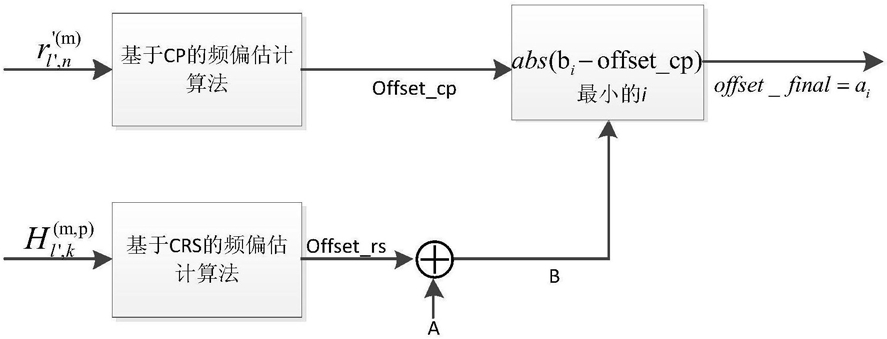

1.一种高速场景下的频偏估计方法,其特征在于:首先利用一个子帧中小区特定参考信号(Cell-special Reference Signal,CRS)所在正交频分复用(Orthogonal Frequency Division Multiplexing,OFDM)符号之间的相关性计算频偏,设为offset_rs;然后利用基于循环前缀(cyclic prefix,CP)的频偏估计算法进行频偏估计,设为offset_cp;最后利用基于CP的频偏估计算法的估计结果offset_cp对基于CRS的频偏估计算法的估计结果offset_rs进行修正得最终频偏,设为offset_final;

具体实现步骤为:

S1:从时域接收信号中取出含导频的四个OFDM符号;

S2:计算四个OFDM符号时域接收信号之间的自相关corr_cp;

S3:计算基于CP的频偏估计值offset_cp;

S4:将发送端的参考信号与接收端的参考信号进行相关运算,得到信道值,以消除噪声和多径的影响;

S5:计算参考信号的频域信道值之间的自相关corr_rs;

S6:计算基于CRS的频偏估计值offset_rs;

S7:设置一个序列;

S8:将基于CRS的频偏估计值分别加上序列中的每个值,得到一个和序列;

S9:利用offset_cp对offset_rs进行修正得到offset_final。

2.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S1中,从时域接收信号 中取出含导频的四个OFDM符号,用 表示,其中l'=1,2,3,4,分别对应一个子帧中,l=1,5,8,12的OFDM符号;n为一个OFDM符号内的时间索引,n∈[1,N+NCP,l],N为FFT点数,NCP,l为一个OFDM符号内的CP长度;m为接收天线索引,m∈[1,NR],NR为接收天线数。

3.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S2中,计算时域接收信号之间的自相关corr_cp,计算公式为:其中,N表示FFT点数,N′R为参与计算corr_cp的接收天线数,n1为一个OFDM符号内计算自相关的CP数据起始位置,n2为一个OFDM符号内计算自相关的CP数据终止位置。

4.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S3中,计算基于CP的频偏估计值offset_cp,计算公式为:其中,∠(·)为求弧度,值域为[-π,π],通过求arctan实现;Δf为子载波间隔。

5.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S4中,将发送端的频域参考信号 与接收端的频域参考信号 进行相关运算,得到频域信道值 以消除噪声和多径的影响;

其中,p为发送端口索引,k为频域导频子载波索引,k∈[1,200]。

6.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S5中,计算频域信道值之间的自相关corr_rs,计算公式为:其中,N'R为参与计算corr_cp的接收天线数;当NR=2时,N'R=NR;当NR=4时,取前两根接收天线。

7.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S6中,计算基于CRS的频偏估计值offset_rs,计算公式为:其中,∠(·)为求弧度,值域为[-π,π],通过求arctan实现;Δf为子载波间隔。

8.如权利要求1所述的一种高速场景下的频偏估计方法,其特征在于:在所述的S7中,设置一个序列A=[a1,a2,...,ai,...,a8,a9],其中ai代表可能旋转的频偏值;

在所述的S8中,offset_rs分别加上序列A中的每个值,得到一个和序列B,B=[b1,b2,...,bi,...,b8,b9],其中bi代表可能的真实频偏值;

在所述的S9中,求出使abs(bi-offset_cp)最小的i,则offset_final=ai。
