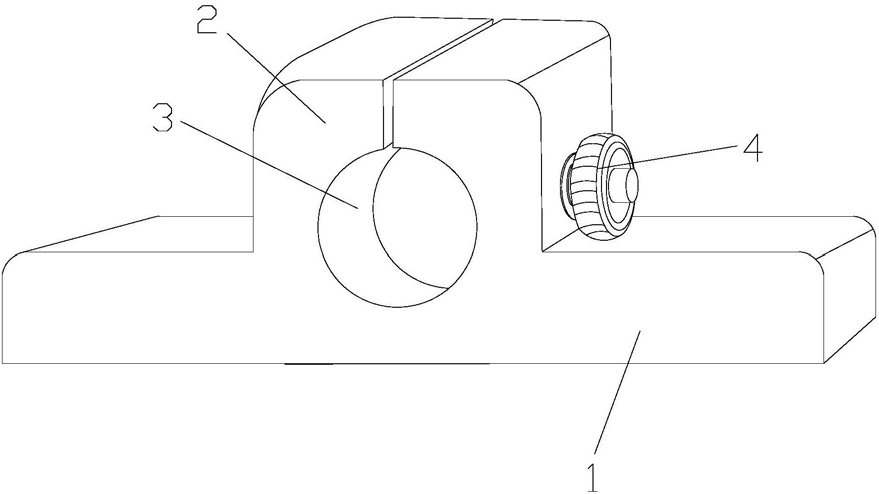

1.一种血液采集压脉装置，其结构包括下部盒体(1)、上部盒体(2)、手臂插孔(3)、旋转调节键(4)、左侧边按键(5)、第一滑动触碰装置(6)、第一转动杆结构(7)、第一固定块(8)、第一压簧(9)、第一连接杆(10)、第一固定杆(11)、第一活动杆(12)、第一转动轴(13)、自动开合装置(14)、右侧边按键(15)、第二滑动触碰装置(16)、第二转动杆结构(17)、第二固定块(18)、第二压簧(19)、第二连接杆(20)、第二固定杆(21)、第二活动杆(22)、第二转动轴(23)、内转轴(24)、导套(25)、连接端头(26)、右侧边弹性吊索(27)、左侧边弹性吊索(28)，其特征在于：

所述上部盒体(2)固定连接于下部盒体(1)的上端表面中间处且它们呈互相垂直的状态，所述手臂插孔(3)嵌入于上部盒体(2)的中心处且它们为一体成型结构，所述旋转调节键(4)通过键槽活动连接于上部盒体(2)的右端表面靠下处，所述左侧边按键(5)、右侧边按键(15)分别活动贯穿入上部盒体(2)的外侧表面两侧边靠下处，所述第一滑动触碰装置(6)、第二滑动触碰装置(16)分别固定连接于手臂插孔(3)的外侧表面两侧边靠下处，所述第一转动杆结构(7)、第二转动杆结构(17)分别固定连接于手臂插孔(3)的外侧表面两侧边更靠下处，所述上部盒体(2)的内侧表面两侧边靠上处设置有连接口，所述第一压簧(9)、第二压簧(19)通过该连接口与上部盒体(2)的内侧表面两侧边中间处活动连接，所述第一压簧(9)、第二压簧(19)的上端分别设置有第一固定块(8)、第二固定块(18)，且所述第二固定块(18)、第一固定块(8)与上部盒体(2)的内侧表面两侧边处固定连接，所述第一固定块(8)、第一压簧(9)的右端表面活动连接有第一连接杆(10)，且所述第一连接杆(10)绕第一固定块(8)转动，所述第二固定块(18)、第二压簧(19)的左端表面活动连接有第二连接杆(20)，且所述第二连接杆(20)绕第二固定块(18)转动，所述第一固定杆(11)、第二固定杆(21)固定焊接于上部盒体(2)的内侧表面两侧边靠上处，且它们与上部盒体(2)的内侧表面两侧边呈互相垂直的状态，所述第一固定杆(11)、第二固定杆(21)的外侧表面互相靠近对方的部分分别设有第一转动轴(13)、第二转动轴(23)，所述第一转动轴(13)、第二转动轴(23)与第一固定杆(11)、第二固定杆(21)之间采用过盈配合的方式相连接，所述第一转动轴(13)、第二转动轴(23)的外侧表面分别活动嵌套有第一活动杆(12)、第二活动杆(22)，所述旋转调节键(4)的内部靠下处设置有空腔，所述内转轴(24)活动连接于该空腔内并贯穿出旋转调节键(4)的下端表面，所述内转轴(24)的下端表面活动连接有连接端头(26)且所述连接端头(26)呈“L”型，所述导套(25)活动嵌套于内转轴(24)的外侧表面，所述上部盒体(2)的内侧表面两侧边最下处分别连接有右侧边弹性吊索(27)、左侧边弹性吊索(28)，所述右侧边弹性吊索(27)、左侧边弹性吊索(28)与手臂插孔(3)的外侧表面最下处相连接；

所述第一滑动触碰装置(6)由推杆(61)、伸缩内杆(62)、弹簧结构(63)、滑动连接轴(64)、滑轨(65)、固定片(66)、触碰头(67)组成，所述推杆(61)的内部设有空腔，所述伸缩内杆(62)的内部设有空腔，所述伸缩内杆(62)活动贯穿于伸缩内杆(62)的内部空腔靠下处，所述滑动连接轴(64)固定焊接于伸缩内杆(62)的下端表面，所述滑动连接轴(64)的外侧表面活动嵌套有滑轨(65)，所述滑动连接轴(64)沿滑轨(65)运动，所述滑轨(65)的右端表面固定焊接有固定片(66)且所述固定片(66)与手臂插孔(3)的外侧表面固定连接，所述第二滑动触碰装置(16)与第一滑动触碰装置(6)的结构相同且它们以手臂插孔(3)为对称轴呈轴对称状态分布；所述第一转动杆结构(7)由水平固定块(71)、固定转轴(72)、转动辊(73)组成，所述水平固定块(71)固定连接于手臂插孔(3)的外侧表面靠下处，所述水平固定块(71)的外侧表面嵌入有连接口，所述固定转轴(72)通过该连接口与水平固定块(71)相连接，所述固定转轴(72)的外侧表面活动嵌套有转动辊(73)，所述第二转动杆结构(17)与第一转动杆结构(7)的结构相同且它们以手臂插孔(3)为对称轴呈轴对称状态分布；所述自动开合装置(14)由开合连接弹簧(141)、第一磁性开合扣(142)、第二磁性开合扣(143)、第一滑轮结构(144)、第二滑轮结构(145)、第三滑轮结构(146)、第四滑轮结构(147)组成，所述上部盒体(2)的内侧表面靠上处连接有一竖条状开口，该竖条状开口的内侧表面活动连接有开合连接弹簧(141)，所述第一磁性开合扣(142)、第二磁性开合扣(143)活动连接于该竖条状开口的边缘处，且所述第一磁性开合扣(142)、第二磁性开合扣(143)设置于开合连接弹簧(141)的上端，所述第一磁性开合扣(142)、第二磁性开合扣(143)的外侧边表面均连接有绳索，所述第一磁性开合扣(142)、第二磁性开合扣(143)的外侧边表面绳索处分别与第一滑轮结构(144)、第三滑轮结构(146)活动连接，所述第一滑轮结构(144)、第三滑轮结构(146)的远离开合连接弹簧(141)的一侧边分别通过绳索连接有第二滑轮结构(145)、第四滑轮结构(147)，所述第二滑轮结构(145)、第四滑轮结构(147)分别与第一活动杆(12)、第二活动杆(22)的上端表面通过绳索活动连接；所述左侧边按键(5)、右侧边按键(15)被按下后，所述第一滑动触碰装置(6)、第二滑动触碰装置(16)的推杆结构被带动沿滑轨结构向内侧运动，所述第一滑动触碰装置(6)、第二滑动触碰装置(16)的触碰头结构被被带动向内侧运动，触碰到所述第一转动杆结构(7)、第二转动杆结构(17)的转动辊结构，从而该转动辊结构围绕所述第一转动杆结构(7)、第二转动杆结构(17)的固定转轴结构转动，从而触碰到所述第一连接杆(10)、第二连接杆(20)的下半部分将第一压簧(9)、第二压簧(19)压下，从而所述第一连接杆(10)、第二连接杆(20)的上半部分向内侧转动，带动所述第一活动杆(12)、第二活动杆(22)分别绕第一转动轴(13)、第二转动轴(23)运动，从而所述所述第一活动杆(12)、第二活动杆(22)的上半部分分别带动绳索向两侧边运动，从而与所述自动开合装置(14)连接的绳索被向两侧边拉动，从而带动所述第一磁性开合扣(142)、第二磁性开合扣(143)被拉开，所述开合连接弹簧(141)呈弹开状态，所述上部盒体(2)的上半部分被撑开。
