专利号: 2018100068708
申请人: 阜阳市棋剑节能环保设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

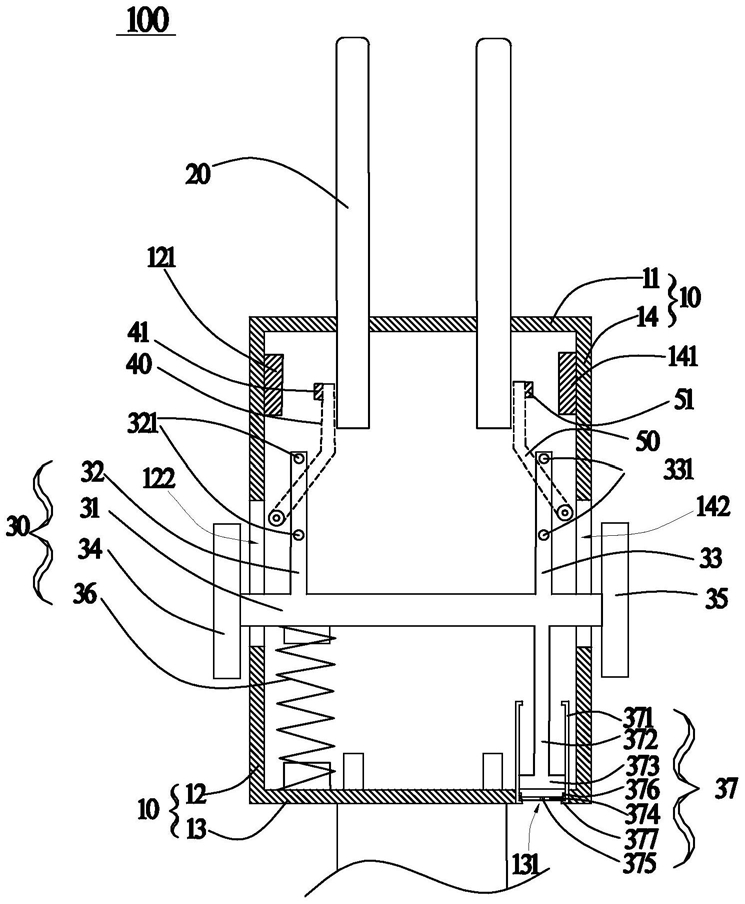

1.一种延时通电插头,其特征在于,包括:

插头壳体,所述插头壳体具有前、后壁和第一至第四侧壁,所述第三侧壁与第一侧壁相对,所述第二、第四侧壁与所述第三侧壁邻接,所述第一侧壁与所述第二、第四侧壁邻接,所述前、后壁均邻接并覆盖第一至第四侧壁,所述第二侧壁开设有第一通孔,所述第三侧壁开设有第二通孔,所述第四侧壁开设有第三通孔;

插脚,所述插脚贯穿所述第一侧壁以实现与所述插头壳体固定连接;

延时闭合机构,所述延时闭合机构包括滑动座、接触调整件、手持部、弹性构件和气缸,所述滑动座的两端分别穿过在所述第一通孔和第三通孔内,所述接触调整件均设置于所述滑动座的上端,所述接触调整件的两端均设有拨动凸起,所述手持部均设置于所述插头壳体的外部,所述的手持部包括第一手持部和第二手持部,所述的第一手持部、第二手持部与所述滑动座两端分别连接,所述第一手持部覆盖所述第一通孔,所述第二手持部覆盖第三通孔,所述弹性构件固定于所述滑动座和所述第三侧壁之间,所述气缸固定于所述第二通孔内;和第一、第二导电片,所述第一导电片的一端连接在所述插头壳体上,所述第二导电片的一端连接在所述插头壳体上。

2.根据权利要求1所述的延时通电插头,其特征在于,所述第二侧壁的内表面设有第一磁性件,所述第四侧壁的内表面设有第二磁性件,所述第一导电片的一端连接在所述插头壳体上,所述第一导电片的另一端上设有与所述第一磁性件对应的第三磁性件,所述第二导电片的一端连接在所述插头壳体上,所述第二导电片的另一端设有与所述第二磁性件对应的第四磁性件。

3.根据权利要求1所述的延时通电插头,其特征在于,所述第一导电片的一端活动连接在所述插头壳体上,所述第二导电片的一端活动连接在所述插头壳体上。

4.根据权利要求3所述的延时通电插头,其特征在于,所述第一导电片的一端铰接在所述插头壳体上,所述第二导电片的一端铰接在所述插头壳体上。

5.根据权利要求1所述的延时通电插头,其特征在于,所述滑动座的两端的宽度小于所述第一通孔和第三通孔的宽度,所述第一通孔和第三通孔的大小相同。

6.根据权利要求1所述的延时通电插头,其特征在于,所述气缸包括缸体、活塞杆、活塞和挡板,所述缸体的一端固定于所述第二通孔内,所述活塞杆与所述滑动座连接,所述挡板的中部开设有通气孔,所述挡板的上方且沿缸体的内壁设置有若干支撑凸起,所述挡板的下方设有密封凸起。

7.根据权利要求6所述的延时通电插头,其特征在于,所述支撑凸起均匀设置,所述支撑凸起数量为4个。

8.根据权利要求6所述的延时通电插头,其特征在于,所述密封凸起为环形,所述密封凸起的远离所述挡板的表面与所述第三侧壁的外表面齐平设置。

9.根据权利要求1至8任一所述的延时通电插头,其特征在于,所述接触调整件为长条形,所述弹性构件为弹簧。

10.根据权利要求1至8任一所述的延时通电插头,其特征在于,所述第一、第二导电片均为铜片,且所述第一、第二导电片均呈弯折结构。
