专利号: 2018100069541
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

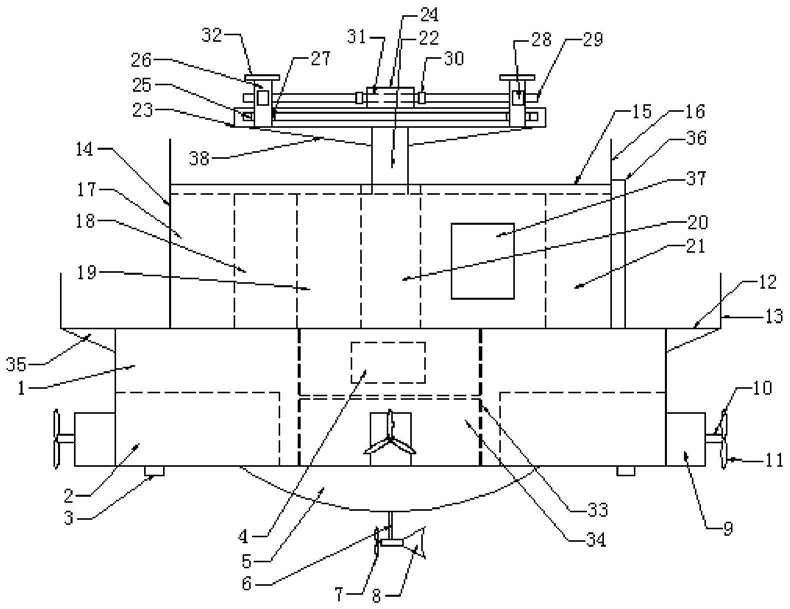

1.一种用于桥梁顶推施工的移动临时墩,其特征在于,包括墩体(1),所述墩体(1)为空腔结构,所述墩体(1)的内侧设置有若干个浮托舱(2),所述浮托舱(2)的底部设置有排水管(3),所述排水管(3)的底端贯穿所述浮托舱(2)的底部且延伸至所述墩体(1)的外侧,所述墩体(1)的内侧上部设置有控制箱(4),所述墩体(1)的底部设置有配重块(5),所述配重块(5)的底部设置有水标(6),所述水标(6)的一侧设置有水轮一(7),所述水标(6)的另一侧设置有尾翼(8),所述水标(6)与所述配重块(5)转动连接,所述墩体(1)的外侧下部设置有若干个电机一(9),所述电机一(9)的一侧设置有转轴一(10),所述转轴一(10)的一端与水轮二(11)固定连接,所述墩体(1)的顶部设置有甲板(12),所述甲板(12)的棱边顶部设置有防护栏一(13),所述甲板(12)的顶部中部设置有保护箱(14),所述保护箱(14)的顶部设置有安全板(15),所述安全板(15)的棱边顶部设置有防护栏二(16),所述保护箱(14)的内侧依次设置有空气压缩机(17)、储气罐(18)、油箱(19)、液压泵(20)和操作箱(21),所述液压泵(20)的内侧设置有顶杆(22),所述顶杆(22)的顶端贯穿所述液压泵(20)的顶部且延伸至所述安全板(15)的顶部,所述顶杆(22)的顶部设置有支撑架(23),所述支撑架(23)的顶部设置有电机二(24),所述支撑架(23)的外侧设置有滑槽(25),所述滑槽(25)与设置于支架(26)下部的滑块(27)匹配,所述支架(26)的中部设置有横杆(28),所述横杆(28)的内侧穿插设置有丝杆(29),所述丝杆(29)的一端设置有连接器(30),所述丝杆(29)通过所述连接器(30)与设置于所述电机二(24)上的转轴二(31)固定连接,所述支架(26)的顶部设置有固定板(32)。

2.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述墩体(1)的内侧设置有若干个隔板(33),所述隔板(33)构成若干个密封舱(34)。

3.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述储气罐(18)与所述浮托舱(2)通过气管连接,所述空气压缩机(17)与所述控制箱(4)电连接。

4.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述甲板(12)的底部与所述墩体(1)的上部之间设置有若干个加强板一(35)。

5.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述保护箱(14)靠近所述操作箱(21)的一侧外壁设置有位于所述甲板(12)顶端的爬梯(36),所述保护箱(14)的一侧设置有检修口(37)。

6.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述顶杆(22)的上部与所述支撑架(23)的底部之间设置有若干个加强板二(38)。

7.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述控制箱(4)与所述电机一(9)、所述空气压缩机(17)、所述液压泵(20)、所述操作箱(21)和所述电机二(24)电连接。

8.根据权利要求1所述的一种用于桥梁顶推施工的移动临时墩,其特征在于,所述电机二(24)两侧的所述丝杆(29)上的螺纹旋向相反。
