专利号: 2018100074520
申请人: 洛阳乐森石化新材料有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

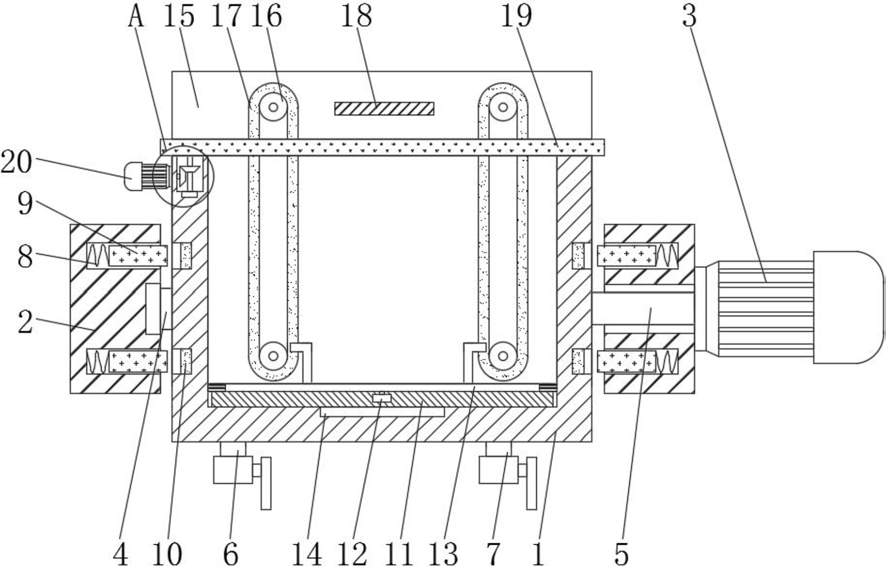

1.一种用以输送物料的料斗,包括料斗(1)以及固定块(2),其特征在于:所述料斗(1)两侧外壁分别固接有第一连接轴(4)和第二连接轴(5),所述第一连接轴(4)末端套接有第一轴承,且第一轴承镶嵌在固定块(2)表面,所述固定块(2)表面固接有第一步进电机(3),所述第一步进电机(3)输出端与第二连接轴(5)套接,所述料斗(1)底部连通进水管(6)和放水管(7),所述固定块(2)表面开有第一凹孔,所述料斗(1)两侧均开有第二凹孔,所述第一凹孔内部固接有弹簧(8),所述弹簧(8)末端固接有铁块(9),所述第二凹孔内部固接有电磁铁(10),所述料斗(1)底部内侧壁放置推板(11),所述料斗(1)底部内侧壁镶嵌磁铁块(14),所述推板(11)表面镶嵌微型电机(12),所述微型电机(12)输出端套接有输出轴,所述输出轴末端固接有板刷(13),所述料斗(1)顶部固接有直板(15),所述直板(15)表面固定安装有挡块(18);

所述料斗(1)背面和直板(15)表面嵌合安装有滚轮(16)和皮带(17),所述料斗(1)正面内侧壁开有滑槽(24),所述皮带(17)绕缠在滚轮(16)表面,所述滚轮(16)套接有固定轴,所述直板(15)和料斗(1)均与固定轴转动连接,所述皮带(17)固接有连接条,且连接条末端与推板(11)顶部表面固接,所述滑槽(24)内部滑动连接有滑块(25),所述滑块(25)与推板(11)固接,所述料斗(1)顶部放置盖板(19),所述料斗(1)顶部侧壁开有凹槽(21),所述料斗(1)侧壁固接有第二步进电机(20),所述第二步进电机(20)输出端套接有第一转轴,所述盖板(19)底部固接有第二转轴,所述第一转轴和第二转轴分别套接有第一圆锥齿轮(22)和第二圆锥齿轮(23);

所述第一转轴和第二转轴垂直设置,且第二转轴末端套接有第二轴承,所述第二轴承固接在凹槽(21)底部;

所述固定块(2)为U型结构;

所述第一圆锥齿轮(22)和第二圆锥齿轮(23)啮合连接,且第一圆锥齿轮(22)和第二圆锥齿轮(23)均位于凹槽(21)内部。

2.根据权利要求1所述的一种用以输送物料的料斗,其特征在于:所述进水管(6)和放水管(7)底端均套接有阀门。

3.根据权利要求1所述的一种用以输送物料的料斗,其特征在于:所述第一凹孔和第二凹孔数目均为若干个,且若干个第一凹孔关于第一连接轴(4)对称。

4.根据权利要求1所述的一种用以输送物料的料斗,其特征在于:所述板刷(13)由刷板和刷毛固接而成,且刷毛与料斗(1)内侧壁紧密贴合。

5.根据权利要求1所述的一种用以输送物料的料斗,其特征在于:所述直板(15)表面固接有驱动电机(26),且驱动电机(26)输出端与固定轴套接。
