专利号: 2018100101547
申请人: 潍坊潍达信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

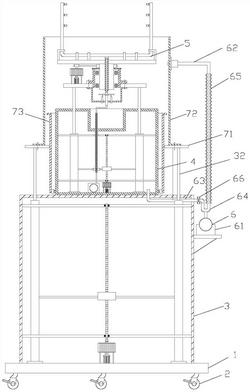

1.一种吊灯的吹气式清洁设备,包括底座(1),底座(1)下方设有轮子(2);其特征在于还包括下机壳(3)、上机壳(4)、吹气装置(5)、除尘装置(6)、升降环(71)、升降外筒(72)和升降内筒(73);

所述下机壳(3)设置在底座(1)上,在下机壳(3)内设有左右两根导向套管一(31),在导向套管一(31)内设有可向上升出的导杆一(32),导杆一(32)穿过下机壳(3)的顶面后顶部与所述升降环(71)底面连接;在下机壳(3)内设有上固定板一(33)和下固定板一(34),导向套管一(31)的上部穿过所述上固定板一(33),导向套管一(31)的下部穿过所述下固定板一(34),在下机壳(3)底部中央设有动力单元一(35),动力单元一(35)和丝杆一(36)传动连接,丝杆一(36)的上部和下部分别穿设于上固定板一(33)和下固定板一(34)上的轴承内,在丝杆一(36)上设有滑块一(37),滑块一(37)上的螺孔与丝杆一(36)螺纹配合,导向套管一(31)的内侧面上设有条形通槽,滑块一(37)两端连接有横杆一(38),横杆一(38)的外端穿过相应侧导向套管一(31)上的条形通槽后与相应导杆一(32)连接;

所述上机壳(4)外部为圆柱形、顶面中心处有圆柱形凹腔(411),所述上机壳(4)的纵截面为凹字形;在上机壳(4)内设有左右两根导向套管二(41),在导向套管二(41)内设有可向上升出的导杆二(42),导杆二(42)穿过上机壳(4)的顶面后顶部与所述吹气装置(5)连接;

在上机壳(4)内设有上固定板二(43)和下固定板二(44),导向套管二(41)的上部穿过所述上固定板二(43),导向套管二(41)的下部穿过所述下固定板二(44),在上机壳(4)底部中央设有动力单元二(45),动力单元二(45)和丝杆二(46)传动连接,丝杆二(46)的上部和下部分别穿设于上固定板二(43)和下固定板二(44)上的轴承内,在丝杆二(46)上设有滑块二(47),滑块二(47)上的螺孔与丝杆二(46)螺纹配合,导向套管二(41)的内侧面上设有条形通槽,滑块二(47)两端连接有横杆二(48),横杆二(48)的外端穿过相应侧导向套管二(41)上的条形通槽后与相应导杆二(42)连接;在上机壳(4)下部还设有空压机(49),空压机(49)的进气口位于上机壳(4)外,空压机(49)的出气口上连接有伸缩管一(410),所述伸缩管一(410)上部穿出上机壳(4);

所述升降外筒(72)设在上机壳(4)外,升降内筒(73)设在升降外筒(72)和上机壳(4)之间且三者呈同心分布,升降外筒(72)依靠底面的外翻环一(74)连接于升降环(71)上,升降环(71)的内侧向内超出所述升降外筒(72),升降内筒(73)顶部具有外翻环二(75),升降环(71)上移时所述外翻环二(75)可搁于升降环(71)上,在升降内筒(73)的底部设有对上机壳(4)进行密封的毛刷环(76);

所述吹气装置(5)包括旋转板(51)和座板(52),所述导杆二(42)的顶部连接于座板(52)底面;所述旋转板(51)底面中心设有旋转管(53),所述座板(52)中心设有轴承座(54),所述旋转管(53)设置在轴承座(54)内的轴承中,在轴承座(54)的顶部设有轴封(55);所述座板(52)上设有动力单元三(56),所述动力单元三(56)与主动轮(57)传动连接,在旋转管(53)外设有传动环(58),所述主动轮(57)和传动环(58)之间设有传动带(59);在旋转板(51)的顶面上设有U形喷气管(510),在U形喷气管(510)两只支脚的内侧设有若干只喷嘴(511);所述旋转管(53)的中心设有与所述U形喷气管(510)相连通的通气管(512);在座板(52)下部中央设有密封罩(513),密封罩(513)内设有可上下移动的喷气头(514),喷气头(514)固定于升降板(515)上,在密封罩(513)底面固定有可驱逐动升降板(515)上下运动的升降器(516),喷气头(514)的上部设有插入管(517),所述插入管(517)细于通气管(512)且插入于通气管(512)内,喷气头(514)与插入管(517)的连接面为上移时可对通气管(512)底部进行密封的锥台面(518);所述喷气头(514)的底部连接有弯管(519),所述弯管(519)与所述伸缩管一(410)的顶部连接;

所述除尘装置(6)包括吸尘器(61)、上除尘管(62)、下除尘管(63)、三通接头(64)和伸缩管二(65),吸尘器(61)设在下机壳(3)外,上除尘管(62)设在升降外筒(72)上,下除尘管(63)穿过下机壳(3)后使其顶部位于上机壳(4)内,所述上除尘管(62)连接伸缩管二(65)上端,伸缩管二(65)的下部连接三通接头(64)的其中一个进口,所述下除尘管(63)连接三通接头(64)的另一个进口;所述三通接头(64)的一个出口连接吸尘器(61)的进口;在下除尘管(63)上设有阀门(66);

使用时将升降外筒(72)向上顶至直升降外筒(72)顶部贴于天花板上,此时要清洁的吊灯被置于升降外筒(72)内。

2.根据权利要求1所述的吊灯的吹气式清洁设备,其特征是所述动力单元一(35)、动力单元二(45)、动力单元三(56)都是由电机和减速机构成。

3.根据权利要求1所述的吊灯的吹气式清洁设备,其特征是所述升降器(516)是电动推杆。

4.根据权利要求1所述的吊灯的吹气式清洁设备,其特征是所述横杆二(48)上设有可供伸缩管一(410)穿过的环体(412)。

5.根据权利要求1或2或3或4所述的吊灯的吹气式清洁设备,其特征是所述升降外筒(72)外还设置有可向内喷雾的喷雾器(8)。
