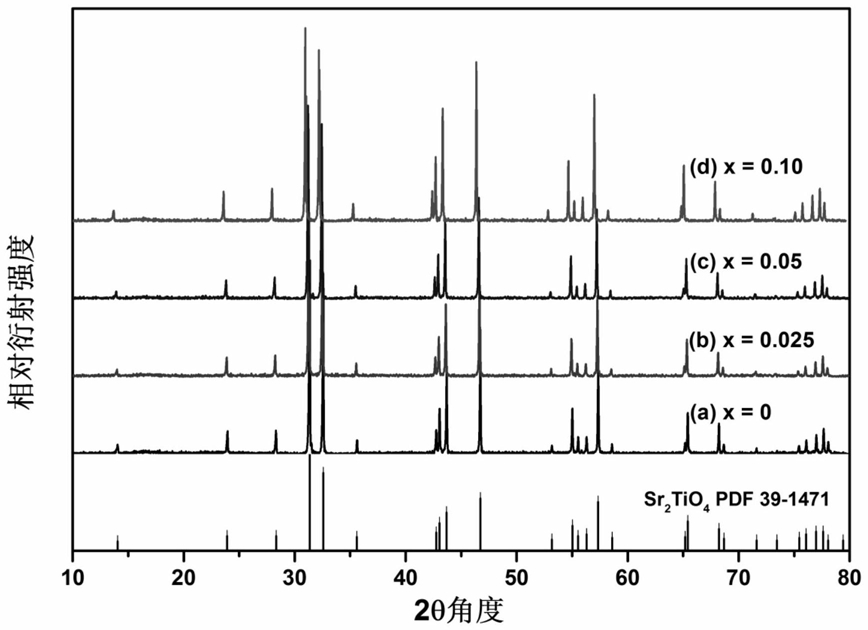

1.一种具有中介电常数和超低介电损耗的微波介质陶瓷，其特征在于，该微波介质陶瓷化学表达式为：Sr2(Ti1-xZrx)O4，其中0

38.7～42.6，Qf值在测试频率为6GHz时为35700～160000GHz。

2.如权利要求1所述的一种具有中介电常数和超低介电损耗的微波介质陶瓷的制备方法，包括如下步骤：(1)将原料SrCO3、TiO2和ZrO2按化学表达式中的化学计量比配料，连续球磨24h后烘干，过筛；

(2)将步骤(1)制得的粉料在1200℃～1250℃煅烧1～3小时后，二次球磨并过筛；

(3)将步骤(2)制得的粉料压制成生坯，在1475℃～1550℃烧结1～3小时制得陶瓷块体。

3.如权利要求2所述的制备方法，其特征在于，在制备前，原料需要充分研磨并过120目筛网。

4.如权利要求2所述的制备方法，其特征在于，所述球磨罐，加入氧化锆球磨和二次球磨是在球磨罐中，加入氧化锆球和无水乙醇连续球磨24小时以上。

5.如权利要求2所述的制备方法，其特征在于，SrCO3、TiO2和ZrO2的纯度均≥99.99％。

6.如权利要求2所述的制备方法，其特征在于，所述步骤(2)中，煅烧温度为1225℃。

7.如权利要求2所述的制备方法，其特征在于，步骤(3)中，生坯的烧结气氛为空气环境，升温速率为5℃/min，烧结完成后以2℃/min的速度控制降温至1100℃然后随炉冷却。

8.如权利要求1所述的微波介质陶瓷或者权利要求2-7中任一项制备方法制备得到的微波介质陶瓷在通信领域中的应用。
