专利号: 2018100138490
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.双纬渐变显色的双经三纬提花织物织造方法,其特征在于,包括如下步骤:

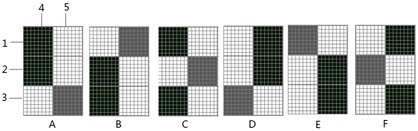

(1)组织结构模型的构建:根据表里经及表里纬的不同选择及组合,分析归纳成六种有效结构模型用于织物表面显色,其中,经向纱线包括甲经、乙经,纬向纱线包括甲纬、乙纬和丙纬;

(2)显色组织设计:双纬渐变的双经三纬提花织物显色组织设计,选择所需的基本组织I和基本组织II,基本组织I和基本组织II的有效选择范围为原组织中的斜纹或缎纹,经、纬组织循环数相同为N,N在5到48之间,根据基本组织I和基本组织II的组织特征,分别对基本组织I和基本组织II设定全显色技术点,以基本组织I为基础,在不破坏全显色技术点的情况下,设计一组影光效果的基础组织,以基本组织II为基础,在不破坏全显色技术点的情况下,设计一组影光效果的配合组织,基础组织与配合组织从上到下按1:1组合后的36个组合组织即为双纬渐变显色的双经三纬提花织物的显色组织;

(3)根据显色组织的特点并遵循交织平衡的原则,里组织的组织循环数与显色组织循环数相同或成整倍数关系,为满足织物结构交织平衡的技术要求,显色组织和里组织的经、纬交织次数要求相同,在双纬渐变的双经三纬提花织物设计时,有一组纬纱与里经交织形成里组织;

(4)接结组织设计:接结组织的组织循环数与显色组织循环数相同或成整倍数关系;

②当显色组织为基本组织纬向加强得到的影光组织时,选择里经表纬接结法对显色组织及里组织进行接结,设计接结点为经组织点,与接结点相邻的左、右表经的组织点必须是经组织点,确保接结点能被表经遮盖,(5)色卡组织流程设计:①在表经与表纬的交织位置绘制显色组织,在里经与里纬的交织位置绘制里组织,表经与里纬的交织点经线全部提升,即全部为经组织点;里经与表纬的交织点经线全部下沉,即全部为纬组织点;②当显色组织为基本组织纬向加强得到的影光组织时,在里经与表纬的交织位置绘制接结组织;③根据双纬渐变显色的双经三纬提花织物组织结构模型特征,依次完成六种交织结构的组织组合设计,并建立组织库,分别是甲经与甲纬乙纬在织物表面交织显色组织库、甲经与乙纬丙纬在织物表面交织显色组织库、甲经与甲纬丙纬在织物表面交织显色组织库、乙经与甲纬乙纬在织物表面交织显色组织库、乙经与乙纬丙纬在织物表面交织显色组织库、乙经与甲纬丙纬在织物表面交织显色组织库;

(6)数码图案设计:设计的数码图案是计算机位图模式,数码图案由六种色彩构成,在每种色彩上再设计渐变色,渐变色的级别少于最大显色组织数,形成具有六种渐变色效果的数码图案;双纬渐变显色的双经三纬提花织物结构的最大显色能力与基本组织循环成正比;

(7)组合结构设计:将数码图案中的六种渐变色分别对应六个组织库,通过一一对应的方法将每种渐变色替换成对应组织库中的组织,形成织物组合结构图;

(8)织造:将步骤(7)的织物组合结构图加上选纬信息,设定经纬密度,选择二组经线、三组纬线,按照织物组合结构图织造,即得双纬渐变显色的双经三纬提花织物。

2.如权利要求1所述的双纬渐变显色的双经三纬提花织物织造方法,其特征在于:步骤(1)中,所述经向纱线组合为甲经、乙经从左至右按1:1排列比排列,纬向纱线组合为甲纬、乙纬、丙纬从上至下按1:1:1排列比排列。

3.如权利要求1所述的双纬渐变显色的双经三纬提花织物织造方法,其特征在于:步骤(1)中,当显色表经为甲经,所述显色表纬为甲纬、乙纬时,甲经与甲纬、乙纬在织物表面交织显色,乙经与丙纬作为里经、里纬,背衬在织物反面;当显色表经为甲经,显色表纬为乙纬、丙纬时,甲经与乙纬、丙纬在织物表面交织显色,乙经与甲纬作为里经、里纬,背衬在织物反面;当显色表经为甲经,显色表纬为甲纬、丙纬时,甲经与甲纬、丙纬在织物表面交织显色,乙经与乙纬作为里经、里纬,背衬在织物反面;当显色表经为乙经,显色表纬为甲纬、乙纬时,乙经与甲纬、乙纬在织物表面交织显色,甲经与丙纬作为里经、里纬,背衬在织物反面;当显色表经为乙经,显色表纬为乙纬、丙纬时,乙经与乙纬、丙纬在织物表面交织显色,甲经与甲纬作为里经、里纬,背衬在织物反面;当显色表经为乙经,显色表纬为甲纬、丙纬时,乙经与甲纬、丙纬在织物表面交织显色,甲经与乙纬作为里经、里纬,背衬在织物反面。

4.如权利要求1所述的双纬渐变显色的双经三纬提花织物织造方法,其特征在于:步骤(2)中,根据基本组织II的组织特征,对基本组织I设定全显色技术点,方法:是将基本组织II的组织点反转,并向上沿经向加强1;根据基本组织I的组织特征,对基本组织II设定全显色技术点,方法是:将基本组织I的组织点反转,并向下沿经向加强1;以基本组织I为基础,在不破坏全显色技术点的情况下,设计一组影光效果的基础组织,以基本组织II为基础,在不破坏全显色技术点的情况下,设计一组影光效果的配合组织;

当M=N时,显色组织的数目最小,为(N-2)个,

当M=1时,显色组织的数目最大,为[(N-2)+(N-3)×(N-1)]个,

N表示组织循环数,M为影光组织组织点加强数。

5.如权利要求1所述的双纬渐变显色的双经三纬提花织物织造方法,其特征在于:步骤(4)中,所述显色组织为基本组织纬向加强得到的影光组织时,选择里经表纬接结法对显色组织及里组织进行接结,设计接结点为经组织点,与接结点相邻的左、右表经的组织点必须是经组织点,确保接结点能被表经遮盖。

6.如权利要求1所述的双纬渐变显色的双经三纬提花织物织造方法,其特征在于:步骤(6)中,所述最大显色数目为:[(N-2)+(N-3)×(N-1)]×6,N表示基本组织循环数。
