专利号: 201810014026X
申请人: 宿州市徽腾知识产权咨询有限公司宿马园区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

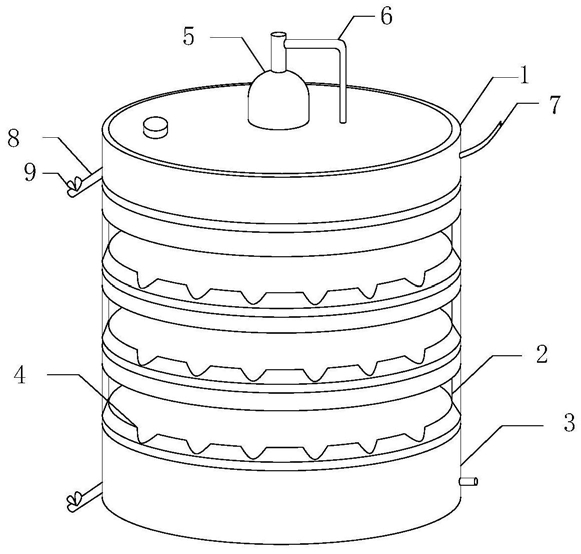

1.一种公交车用雨伞收纳装置,包括装置壳(1)和收纳仓(2),其特征在于:所述装置壳(1)顶部设置顶罩(5),对水蒸气进行汇集;所述装置壳(1)中部设置若干所述收纳仓(2),且收纳仓(2)通过振动装置(19)与装置壳(1)相连接,振动装置(19)利用公交车行进过程中颠簸产生的动能带动收纳仓(2)上下振动,对雨伞进行脱水;所述收纳仓(2)下方设置有喷气装置(17),喷气装置(17)对雨伞提供加热气流进行干燥;所述收纳仓(2)边缘设置若干卡槽(4),所述装置壳(1)底部设置底座(3),所述装置壳(1)上方中部设置顶罩(5),所述顶罩(5)一侧设置气流管(6),所述气流管(6)底部设置若干冷凝管(10),所述冷凝管(10)一侧设置出气管(7),且所述冷凝管(10)下方设置储水槽(18),所述储水槽(18)一侧设置出水管(8),储水槽(18)内部设置浮标(12),通过浮标(12)的设置便于实现对储水槽(18)内部水量的监控,便于控制喷气装置(17)的工作;所述收纳仓(2)底部设置金属隔网(13),所述底座(3)内部设置抽气泵(14),所述抽气泵(14)一侧设置加热箱(15),加热箱(15)与喷气装置(17)之间通过喷气管(176)相连接,且所述底座(3)中部设置集水板(16);

所述振动装置(19)包括滑轨(191)、固定块(192)和弹性体(193),所述滑轨(191)安装在装置壳(1)内部,收纳仓(2)通过滑块安装在滑轨(191)上,所述固定块(192)与装置壳(1)相连接,且固定块(192)位于收纳仓(2)下方,固定块(192)与收纳仓(2)之间通过弹性体(193)相连接,弹性体(193)为复位弹簧或者弹性垫片中的一种;当公交车行进时,收纳仓(2)及雨伞在颠簸过程中的动能将对弹性体(193)做功,后弹性体(193)将带动收纳仓(2)及雨伞在滑轨上进行上下振动,从而实现脱水的目的;

所述喷气装置(17)包括喷气支架(171)和喷气模块(172),所述喷气支架(171)与收纳仓(2)相连接,其喷气支架(171)为圆周均匀布置,所述喷气模块(172)安装在喷气支架(171)上,喷气模块(172)实现转动式喷气,喷气模块(172)包括舵机(173)、旋转块(174)和喷气嘴(175),所述舵机(173)安装在喷气支架(171)上,所述旋转块(174)与舵机(173)主轴相连接,所述喷气嘴(175)安装在旋转块(174)上,且喷气嘴(175)与喷气管(176)相连接;工作时,首先打开抽气泵(14),后由加热箱(15)对抽气泵(14)抽出的气体进行加热,后通过喷气管(176)输送至喷气装置(17),气体到达喷气装置(17)后,舵机(173)开始做周期性摆动运动,带动喷气嘴(174)周期性摆动,进而对雨伞进行喷气干燥。

2.根据权利要求1所述的一种公交车用雨伞收纳装置,其特征在于:若干所述冷凝管(10)之间通过连通管(11)连接。

3.根据权利要求1所述的一种公交车用雨伞收纳装置,其特征在于:所述浮标(12)与装置壳(1)之间为活动连接。

4.根据权利要求1所述的一种公交车用雨伞收纳装置,其特征在于:所述集水板(16)设置在加热箱(15)上方,集水板(16)呈倾斜设置,且装置壳(1)位于集水板(16)最低处设置有排水阀。

5.根据权利要求1所述的一种公交车用雨伞收纳装置,其特征在于:所述集水板(16)一端设置所述出水管(8),且所述出水管(8)内部设置阀门(9)。
