专利号: 2018100141760
申请人: 中国计量大学
专利类型:发明专利
专利状态:无效专利
专利领域: 测量;测试
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

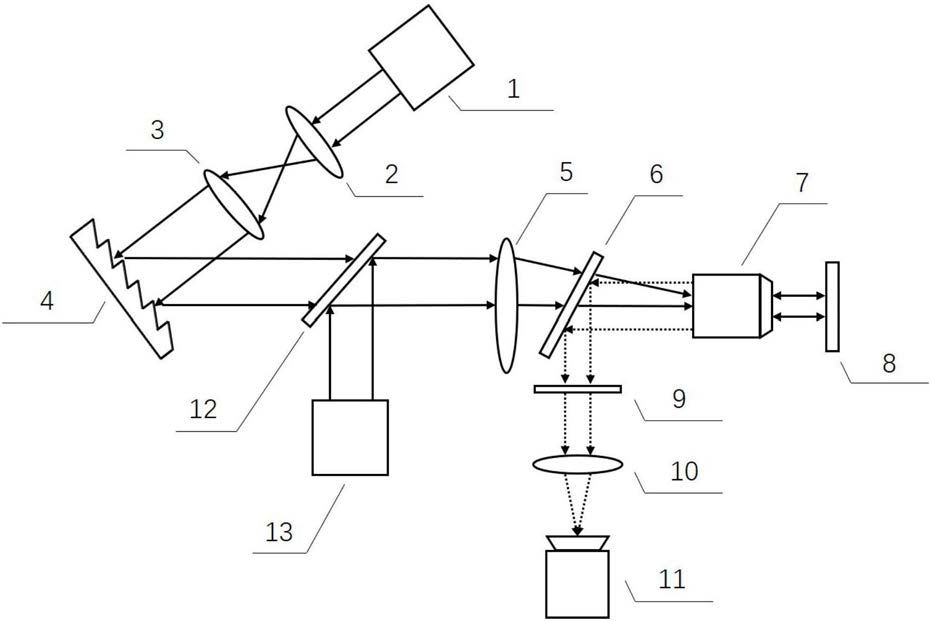

1.一种抗漂白单分子定位三维超分辨显微系统,其特征在于,包括第一激光器、扩束准直单元、相位光栅、第三透镜、第一二色镜、物镜、可正对物镜往复移动的样品台、滤光片、第四透镜、探测器、第二二色镜、第二激光器;

所述第一激光器出射的激光经过扩束准直单元扩束准直后,倾斜入射到相位光栅表面,并被相位光栅反射后照射至第二二色镜;

所述第二激光器出射的激光被第二二色镜反射后,与来自第一激光器、并经第二二色镜透射的激光合束,再经过第三透镜、第一二色镜后被聚焦在物镜的后焦平面处,最后宽场照明样品台上的整个样品,激活样品内部分的荧光标记;

所述第一激光器出射的激光从物镜出射后将在物镜的焦平面处产生时域聚焦,激发样品台上处于时域聚焦平面的已被第二激光器激活的样品的荧光;

所述样品中被激发的荧光沿激光传播相反的方向传输,重新进入物镜,然后被第一二色镜反射后,再依次通过滤光片、第四透镜,最后被探测器接收并成像;

所述第一激光器为飞秒激光器;所述第二激光器为连续光激光器。

2.根据权利要求1所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,所述扩束准直单元包括同轴设置的第一透镜和第二透镜,第一透镜和第二透镜共焦放置,第一透镜靠近第一激光器设置,且第一透镜焦距小于第二透镜。

3.根据权利要求1所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,所述第一激光器为钛蓝宝石飞秒激光器,最终输出峰值波长为830纳米,光谱带宽为10纳米,脉冲宽度小于100飞秒,输出平均功率为1.5瓦。

4.根据权利要求1所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,所述第二激光器为连续光半导体激光器,输出波长为405纳米。

5.根据权利要求1所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,扩束准直后的激光以26.44°入射到相位光栅的表面。

6.根据权利要求4所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,所述第二二色镜对于405纳米激光具有高反射率,对于825至835纳米激光具有高透射率。

7.根据权利要求1所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,所述第一二色镜、第二二色镜均倾斜45°放置。

8.根据权利要求6所述的抗漂白单分子定位三维超分辨显微系统,其特征在于,第一二色镜包括两个透射带:分别为825纳米至835纳米以及400至410纳米;同时,第一二色镜反射

500纳米至600纳米的光,反射率>95%。
