专利号: 2018100147146
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

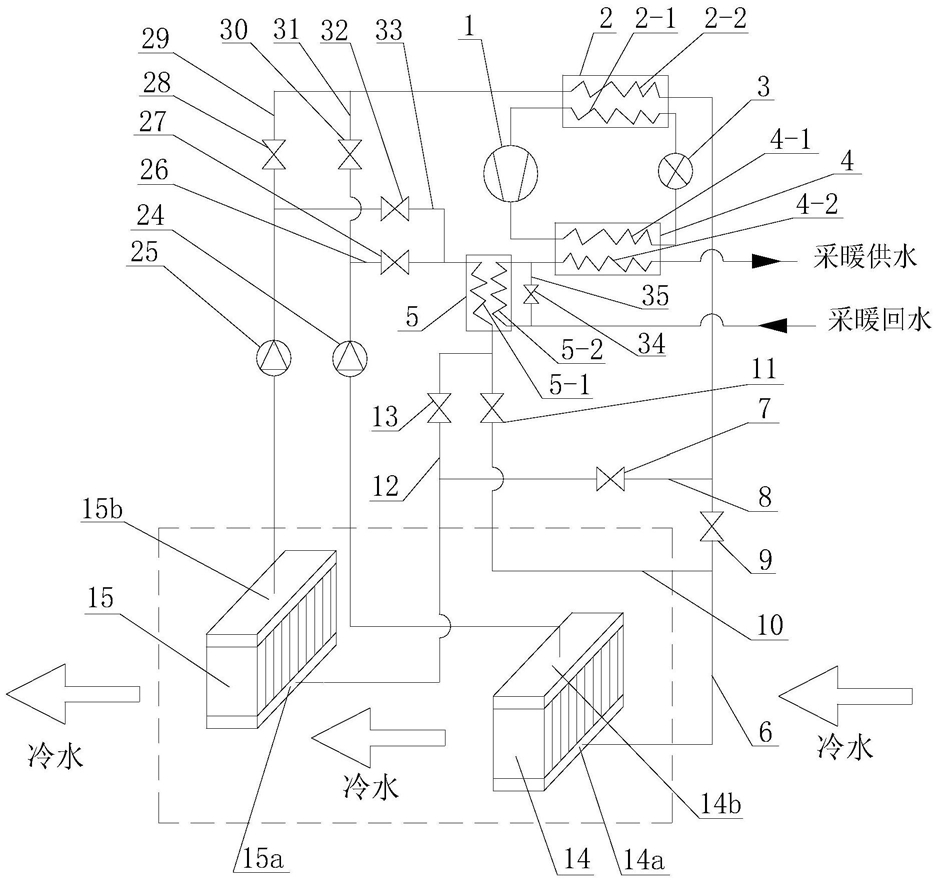

1.一种可吸收冷水凝固热的热泵系统,它包括:压缩机(1)、蒸发器(2)、节流阀(3)、冷凝器(4),其特征在于,还包括除冰换热器(5)、第一浸没式冷水凝固换热器(14)、第二浸没式冷水凝固换热器(15)、第一乙二醇泵(24)、第二乙二醇泵(25)、第一电磁阀(7)、第二电磁阀(9)、第三电磁阀(11)、第四电磁阀(13)、第五电磁阀(27)、第六电磁阀(32)、第七电磁阀(28)、第八电磁阀(30)、第九电磁阀(34)、第一管道(6)、第二管道(8)、第三管道(10)、第四管道(12)、第五管道(26)、第六管道(33)、第七管道(29)、第八管道(31)、第九管道(35),所述第一电磁阀(7)设置在第二管道(8)上,所述第二电磁阀(9)设置在第一管道(6)上,所述第三电磁阀(11)设置在第三管道(10)上,所述第四电磁阀(13)设置在第四管道(12)上,所述第五电磁阀(27)设置在第五管道(26)上,所述第六电磁阀(32)设置在第六管道(33)上,所述第七电磁阀(28)设置在第七管道(29)上,所述第八电磁阀(30)设置在第八管道(31)上,所述第九电磁阀(34)设置在第九管道(35)上;所述压缩机(1)的排气口与冷凝器(4)内的制冷剂通道(4-1)的入口端连通,制冷剂通道(4-1)的出口端通过节流阀(3)与蒸发器(2)内的制冷剂通道(2-1)的入口端连通,制冷剂通道(2-1)的出口端与压缩机(1)的吸气口连通,所述冷凝器(4)内的水通道(4-2)的入口端同时与除冰换热器(5)内的水通道(5-2)的出口端和第九管道(35)的出口端连通,水通道(4-2)的出口端与采暖供水管道连通,采暖回水管道同时与第九管道(35)的入口端和水通道(5-2)的入口端与连通,所述蒸发器(2)内的乙二醇通道(2-2)的入口端同时与第七管道(29)的出口端和第八管道(31)的出口端连通,乙二醇通道(2-2)的出口端同时与第一管道(6)的入口端和第二管道(8)的入口端连通,第一管道(6)的出口端同时与第四管道(12)的入口端和第一浸没式冷水凝固换热器(14)的乙二醇入口端(14a)连通,乙二醇出口端(14b)与第一乙二醇泵(24)的吸入口连通,第一乙二醇泵(24)的排出口同时与第五管道(26)的入口端和第八管道(31)的入口端连通;第二管道(8)的出口端同时与第三管道(10)的入口端和第二浸没式冷水凝固换热器(15)的乙二醇入口端(15a)连通,乙二醇出口端(15b)与第二乙二醇泵(25)的吸入口连通,第二乙二醇泵(25)的排出口同时与第七管道(29)的入口端和第六管道(33)的入口端连通,所述除冰换热器(5)内的乙二醇通道(5-1)的入口端同时与第五管道(26)的出口端和第六管道(33)的出口端连通,乙二醇通道(5-1)的出口端同时与第三管道(10)的出口端和第四管道(12)的出口端连通;

第二管道(8)的出口端同时与第三管道(10)的入口端和第二浸没式冷水凝固换热器(15)的乙二醇入口端(15a)连通,乙二醇出口端(15b)与第二乙二醇泵(25)的吸入口连通,第二乙二醇泵(25)的排出口同时与第七管道(29)的入口端和第六管道(33)的入口端连通,所述除冰换热器(5)内的乙二醇通道(5-1)的入口端同时与第五管道(26)的出口端和第六管道(33)的出口端连通,乙二醇通道(5-1)的出口端同时与第三管道(10)的出口端和第四管道(12)的出口端连通。

2.根据权利要求1所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述第一浸没式冷水凝固换热器(14)与所述第二浸没式冷水凝固换热器(15)的结构相同,其结构是,它包括:冷媒收集箱(51)、换热体和冷媒分布箱(53),其特征在于,冷媒收集箱(51)设置在所述换热体的正上方并与之紧密接触,冷媒分布箱(53)设置在所述换热体的正下方并与之紧密接触,所述换热体由若干个冷媒通道和冷水通道相互交替排列组成,所述冷媒通道由相邻的隔板(56)及左右两端的封条(57)组成,所述冷媒通道的上下两端分别与冷媒收集箱(51)和冷媒分布箱(53)连通,所述冷水通道由相邻的隔板(56)组成,所述换热器浸没在冷水里,冷水自然流动的方向为水平方向,所述冷水通道的左右两端与所述换热器周围的冷水连通,所述冷媒通道内冷媒的流动方向为竖直向上,与所述冷水通道内的冷水通过隔板(56)形成交叉流换热。

3.根据权利要求2所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述浸没式冷水凝固换热器的结构还包括第一挡板(58)和第二挡板(59),所述第一挡板(58)和第二挡板(59)分别位于所述浸没式冷水凝固换热器的左右两端并与之对齐固连,形成梯形通道,第一挡板(58)和第二挡板(59)与冷媒分布箱(53)的夹角均在100°130°之间,冷水流动时~要先经过所述梯形通道再进到所述浸没式冷水凝固换热器的冷水通道中。

4.根据权利要求1所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述第一电磁阀(7)和第二电磁阀(9)可由一个电动三通阀代替。

5.根据权利要求1所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述第三电磁阀(11)和第四电磁阀(13)可由一个电动三通阀代替。

6.根据权利要求1所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述第五电磁阀(27)和第六电磁阀(32)可由一个电动三通阀代替。

7.根据权利要求1所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述第七电磁阀(28)和第八电磁阀(30)可由一个电动三通阀代替。

8.根据权利要求2或3所述的一种可吸收冷水凝固热的热泵系统,其特征在于,所述冷媒为乙二醇。
