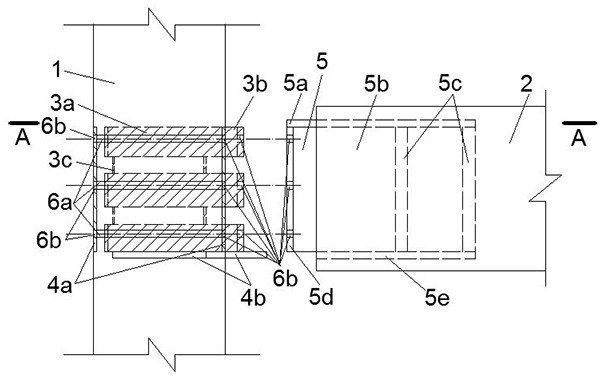

1.一种适用于钢筋混凝土结构的梁（2）柱（1）装配式节点，包括柱（1）内的钢箍套件、梁（2）内的型钢接头（5）及柱（1）壁的补强连接钢板；其特征在于：所述钢箍套件包括方形钢板箍条（3a）、外伸槽型连接板（3b）、贯通式栓杆孔（6a）；所述外伸槽型连接板（3b）设有连接栓孔（6b），外伸槽型连接板（3b）与方形钢板箍条（3a）焊接；

所述型钢接头（5）包括连接端板（5d）、上翼缘板（5a）、下翼缘板（5e）、腹板（5b）、抗拔出耳板（5c）；所述连接端板（5d）上设有连接栓孔（6b），连接端板（5d）分别与上翼缘板（5a）、腹板（5b）焊接；所述下翼缘板（5e）与腹板（5b）焊接；所述抗拔出耳板（5c）分别与上翼缘板（5a）、腹板（5b）及下翼缘板（5e）焊接；

所述补强连接钢板包括补强钢板（4a）、外伸连接钢板（4b）；所述补强钢板（4a）上设有连接栓孔（6b），补强钢板（4a）与方形钢板箍条（3a）焊接；

所述连接端板（5d）插入外伸槽型连接板（3b）中，利用丝杆通过贯通式栓杆孔（6a）与连接栓孔（6b）将梁（2）和柱（1）拼接；所述腹板（5b）与外伸连接钢板（4b）焊接。

2.根据权利要求1 所述的适用于钢筋混凝土结构的梁（2）柱（1）装配式节点，其特征在于：所述方形钢板箍条（3a）的内框尺寸与柱（1）内的箍筋内框尺寸相同，方形钢板箍条（3a）与外伸槽型连接板（3b）的厚度相同；所述补强钢板（4a）与连接端板（5d）的厚度相同；所述外伸连接钢板（4b）与上翼缘板（5a）的厚度相同，外伸连接钢板（4b）与补强钢板（4a）的宽度相同；所述上翼缘板（5a）与下翼缘板（5e）的厚度、宽度均相同；所述外伸槽型连接板（3b）内间隙尺寸与连接端板（5d）厚度相同；所述腹板（5b）与抗拔出耳板（5c）的厚度相同；所述贯通式栓杆孔（6a）与连接栓孔（6b）的孔径尺寸相同。

3.根据权利要求1或2所述的适用于钢筋混凝土结构的梁（2）柱（1）装配式节点，其特征在于：所述方形钢板箍条（3a）采用板条连接件（3c）拼接焊接成型；所述补强钢板（4a）与方形钢板箍条（3a）用角钢焊接。

4.根据权利要求1或2所述的适用于钢筋混凝土结构的梁（2）柱（1）装配式节点，其特征在于：所述型钢接头（5）外伸梁（2）端面的长度为连接端板（5d）的厚度的3 5倍，型钢接头~（5）埋于梁（2）内的长度为梁（2）的高度的2 4倍；所述上翼缘板（5a）及下翼缘板（5e）的宽度~为梁（2）宽度的2/3 4/5；所述抗拔出耳板（5c）的外伸宽度为抗拔出耳板（5c）的厚度的4 6~ ~倍；所述方形钢板箍条（3a）高度为柱（1）内箍筋间距的1 2倍。

~

5.根据权利要求1或2所述的适用于钢筋混凝土结构的梁（2）柱（1）装配式节点，其特征在于：所述贯通式栓杆孔（6a）与连接栓孔（6b）的直径均不小于22毫米，且不大于方形钢板箍条（3a）高度的1/5。

6.根据权利要求1或2所述的适用于钢筋混凝土结构的梁（2）柱（1）装配式节点的施工方法，其特征在于包括以下步骤：步骤一：将所述方形钢板箍条（3a）采用焊接拼接成型，然后将外伸槽型连接板（3b）与方形钢板箍条（3a）焊接，补强钢板（4a）与方形钢板箍条（3a）焊接，连接端板（5d）与上翼缘板（5a）、腹板（5b）焊接，下翼缘板（5e）与腹板（5b）焊接，抗拔出耳板（5c）与上翼缘板（5a）、腹板（5b）及下翼缘板（5e）焊接；

步骤二：将钢箍套件预埋在柱（1）内，将型钢接头（5）预埋在梁（2）内，将补强连接钢板预埋在柱（1）壁内；

步骤三：将连接端板（5d）插入外伸槽型连接板（3b）中，利用丝杆通过贯通式栓杆孔（6a）与连接栓孔（6b）将梁（2）柱（1）拼接，然后再将腹板（5b）与外伸连接钢板（4b）焊接。
