专利号: 2018100167188
申请人: 王建环
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

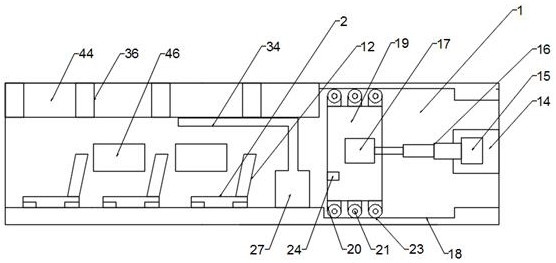

1. 一种多功能高铁乘坐车厢,包括乘坐车厢本体(1),其特征在于,所述乘坐车厢本体 (1)安装在高铁车头后,所述乘坐车厢本体(1)内设有车座机构,所述车座机构由固定安装 在乘坐车厢本体(1)内上表面的底座(2)、固定安装在底座(2)上表面的轮滑槽(3)、固定套 装在轮滑槽(3)上的多个滚轮一(4)、固定套装在滚轮一(4)内的滚轮轴(5)、固定套装在滚 轮轴(5)上的横梁(6)、固定安装在横梁(6)上表面的坐垫(7)、固定安装在横梁(6)左右两侧 的固定轴一(8)、固定套装在固定轴一(8)上的旋转轴承一(9)、固定安装在旋转轴承一(9) 上的两根竖梁(10)、固定安装在两根竖梁(10)之间的弹簧(11)、固定安装在两根竖梁(10) 上表面的背垫(12)、固定安装在底座(2)一侧的车座限位装置(13)、位于背垫(12)后的置物 桌机构共同构成的,所述乘坐车厢本体(1)左侧和右侧设有车门机构,所述车门机构由固定 开在乘坐车厢本体(1)一侧表面的凹槽一(14)、固定安装在凹槽一(14)内的直线电机(15)、 固定安装在直线电机(15)一侧的伸缩杆(16)、固定安装在伸缩杆(16)一侧的车门固定架 (17)、固定开在乘坐车厢本体(1)一侧上表面和下表面的凹槽二(18)、位于凹槽二(18)上表 面的车门(19)、固定安装在车门(19)上下两端的多个滚轮固定架(20)、固定安装在滚轮固 定架(20)中心内的固定轴二(21)、套装在固定轴二(21)内的的滚轮二(23)、固定安装在车 门(19)内外两侧的车门开关按钮(24)共同构成的,所述乘坐车厢本体(1)内设有增氧装置, 所述增氧装置由固定安装在乘坐车厢本体(1)一侧的制氧机(25)、固定安装在制氧机(25) 一侧的氧气处理机(26)、固定安装在氧气处理机(26)一侧的通风机(27)、固定安装在通风 机(27)内的风扇固定盒(28)、固定安装在风扇固定盒(28)底部的小型旋转电机(29)、固定 安装在小型旋转电机(29)旋转端上的旋转轴四(30)、固定套装在旋转轴四(30)上的旋转轴 承二(31)、固定安装在旋转轴承二(31)上的风扇(32)、固定安装在风扇固定盒(28)一侧的 管道固定环(33)、固定安装在乘坐车厢本体(1)四周且与管道固定环(33)连接的供氧管 (34)、固定安装在通风机(27)一侧的开关按钮(35)共同构成的,所述乘坐车厢本体(1)内设 有可升降行李放置机构,所述可升降行李放置机构由固定安装在乘坐车厢本体(1)顶部竖 直向下方向的两个固定柱(36)、固定安装在乘坐车厢本体(1)顶部并位于固定柱(36)中心 的液压缸(37)、固定安装在液压缸(37)一侧的油缸(38)、固定安装在油缸(38)上端一侧的 进油管(39)、固定安装在油缸(38)下端一侧的出油管(40)、固定安装在油缸(38)下表面并 与进出油口连接的双向电磁阀(41)、位于液压缸(37)内并且可竖直移动的活塞(42)、固定 安装在活塞(42)下表面的升降立柱(43)、固定安装在升降立柱(43)下表面的行李放置箱 (44)、固定安装在行李放置箱(44)一侧的控制按钮(45)共同构成的。

2.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述在乘坐车厢本体 (1)左右两侧各安装两个车座机构,中间部分为走廊,每一个车座机构靠近乘坐车厢本体 (1)一侧设有窗户(46)。

3.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述置物桌机构由固 定安装在背垫(12)左右两侧的两个固定支架(47)、固定开在两个固定支架(47)上下两端的 通孔一(48)、插装在通孔内的旋转轴一(49)、插装在上端旋转轴一(49)的转臂一(50)、插装 在下端旋转轴一(49)上的转臂二(51)、固定开在转臂一(50)和转臂二(51)两端的通孔二 (52)、位于转臂一(50)和转臂二(51)一侧的旋转支架(53)、固定开在旋转支架(53)上的凹 槽三(54)、固定开在旋转支架(53)一侧的通孔三(55)、转臂一(50)通过插装在通孔二(52) 内的旋转轴二(56)连接凹槽三(54)、转臂二(51)通过插装在通孔二(52)内的旋转轴三(57) 连接通孔三(55)、固定安装在旋转支架(53)上表面的桌板(58)共同构成的。

4.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述车座机构内坐垫 (7)下表面与横梁(6)上表面连接处安装有避震器(59)。

5.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述车门(19)固定架 (17)与车门(19)中心固定连接。

6.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述直线电机(15)、 制氧机(25)、氧气处理机(26)、小型旋转电机(29)、双向电磁阀(41)、照明灯(60)均接通电 源。

7.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述开关按钮(35)和 制氧机(25)、氧气处理机(26)、小型旋转电机(29)电性连接。

8.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述行李放置箱(44) 内设有照明灯(60)。

9.根据权利要求1所述的一种多功能高铁乘坐车厢,其特征在于,所述控制按钮(45)和 双向电磁阀(41)、照明灯(60)电性连接。

10.根据权利要求3所述的一种多功能高铁乘坐车厢,其特征在于,所述桌板(58)下表 面设有拉手板(22)。
