1.一种尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于，包括以下步骤：

(1)首先，壳聚糖与醋酸加入无水乙醇与水混合溶液中，搅拌均匀，然后加入KMnO4，得到混合液，把混合液加到NaOH溶液中，形成KMnO4/壳聚糖微球；

(2)把步骤(1)得到的KMnO4/壳聚糖微球转移到反应釜中，加水，得到KMnO4/壳聚糖微球悬浮液，将反应釜密封并置于干燥箱中进行反应，冷却，得反应产物，洗涤反应产物、干燥反应产物，得γ-MnOOH/壳聚糖微球；

(3)把步骤(2)得到的γ-MnOOH/壳聚糖微球加到LiOH溶液中，然后转移到反应釜中，加水，得到LiOH与γ-MnOOH/壳聚糖微球混合悬浮液，将反应釜密封并置于干燥箱中进行反应，冷却后得产物、过滤产物、洗涤产物、干燥产物，得LiMnO2/壳聚糖微球；

(4)研磨LiMnO2/壳聚糖微球，400-900℃恒温煅烧4-24小时，冷却，得尖晶石型锰锂氧化物前驱体Li1.6Mn1.6O4微球；

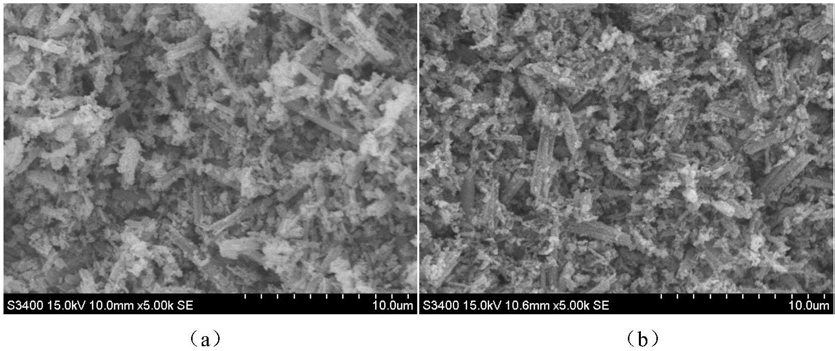

(5)把步骤(4)得到的前驱体Li1.6Mn1.6O4微球置于无机酸中浸洗出锂离子，经过搅拌、抽滤、洗涤、干燥、研磨，得尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4微球。

2.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(1)中壳聚糖的质量是0.3-0.6g，醋酸的质量分数是36％，36％醋酸与壳聚糖的质量比为7:3，KMnO4的质量是0.0054-0.0075g。

3.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(1)中，NaOH溶液中NaOH质量分数是1％。

4.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(2)与步骤(3)中，反应釜均是聚四氟乙烯水热反应釜，聚四氟乙烯水热反应釜的容积是100ml。

5.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(2)中，在将反应釜密封并置于干燥箱中进行反应时，干燥温度是140℃；在干燥反应产物时，干燥温度是60℃，干燥时间是4h。

6.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(2)中，KMnO4/壳聚糖微球悬浮液的体积是反应釜容积的一半，在步骤(3)中，LiOH与γ-MnOOH/壳聚糖微球混合悬浮液的体积是反应釜中容积的一半。

7.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(3)中，γ-MnOOH/壳聚糖微球的质量是1.5g-2.0g，LiOH的浓度是2-4M，LiOH的体积是35ml。

8.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(3)中，在将反应釜密封并置于干燥箱中进行反应时，干燥温度是120℃，干燥时间是24h；在干燥产物时，干燥温度是60℃，干燥时间是4h。

9.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(5)中，无机酸为盐酸、硫酸或硝酸，无机酸的浓度是0.01～2M。

10.根据权利要求1中所述的尖晶石型锰氧化物锂离子筛H1.6Mn1.6O4的制备方法，其特征在于：在步骤(5)中，在室温下搅拌4h；在干燥时是在60℃下干燥4h。
