专利号: 201810021800X
申请人: 新乡医学院第三附属医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-12-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

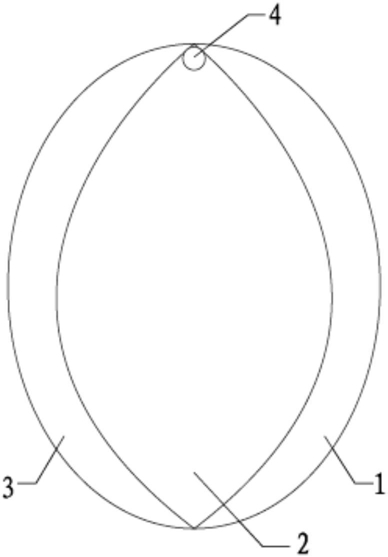

1.一种消化道肿瘤细胞采集器,其特征在于,包括上部细胞采集室(1)、胃部细胞采集室(2)、肠部细胞采集室(3)和总控制器(4),所述上部细胞采集室(1)、所述胃部细胞采集室(2)和所述肠部细胞采集室(3)均为立体月牙形,三者共同围成一个椭球形,所述椭球形内部设置总控制器(4),所述上部细胞采集室(1)最外部包裹可溶胶囊壳(5),所述可溶胶囊壳(5)内部安装电动门(6),所述电动门(6)表面安装压力传感器(7),所述电动门(6)内部设置第一腔室(8),所述第一腔室(8)外侧表面设置圆形凹槽(9),所述圆形凹槽(9)之间均设置毛刷(10)、微型灯泡(11)和微型镜头(12),所述圆形凹槽(9)底部设置第一腔室门(13),所述第一腔室(8)内部设置第二腔室(14),所述第二腔室(14)外侧表面设置第二腔室门(15),所述第二腔室(14)中部设置控制室(16),所述控制室(16)内部固定蓄电池(17)、主控制器(18)和无线发射器(19),所述第二腔室(14)内部设置第三腔室(20),所述第三腔室(20)外侧表面设置第三腔室门(21),所述主控制器(18)与所述压力传感器(7)、所述微型灯泡(11)、所述微型镜头(12)和所述无线发射器(19)均为电连接,所述蓄电池(17)与所述压力传感器(7)、所述微型灯泡(11)、所述微型镜头(12)、所述主控制器(18)和所述无线发射器(19)均为电连接,所述胃部细胞采集室(2)和所述肠部细胞采集室(3)均与所述上部细胞采集室(1)的内部结构相同,区别在于所述胃部细胞采集室(2)表面的溶解胶囊壳为胃溶胶囊壳,所述肠部细胞采集室(3)表面的溶解胶囊为肠溶胶囊壳,所述总控制器(4)与所述上部细胞采集室(1)、所述胃部细胞采集室(2)、所述肠部细胞采集室(3)内部的所述主控制器(18)均为电连接;

所述第一腔室门(13)、所述第二腔室门(15)和所述第三腔室门(21)均为单向门,只能向腔室内侧摆动,所述第一腔室门(13)小于所述第二腔室门(15),所述第二腔室门(15)小于所述第三腔室门(21);所述第二腔室门(15)设置在所述第二腔室(14)的端部,所述第三腔室门(21)设置在所述第三腔室(20)的端部;

所述圆形凹槽(9)的个数为多个,均匀分布在所述第一腔室(8)的外侧表面,所述压力传感器(7)的个数为多个。

2.如权利要求1所述的采集器,其特征在于,所述可溶胶囊壳(5)的材质为唾液溶解胶囊,所述胃溶胶囊壳的材质为胃液溶解胶囊,所述肠溶胶囊壳的材质为肠液溶解胶囊。

3.如权利要求1所述的采集器,其特征在于,所述总控制器(4)和所述主控制器(18)为

51单片机,所述无线发射器(19)为微型射频发射器。

4.如权利要求1所述的采集器,其特征在于,医务人员处设置接收所述无线发射器(19)发射信号的无线接收终端。
