专利号: 2018100218014
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

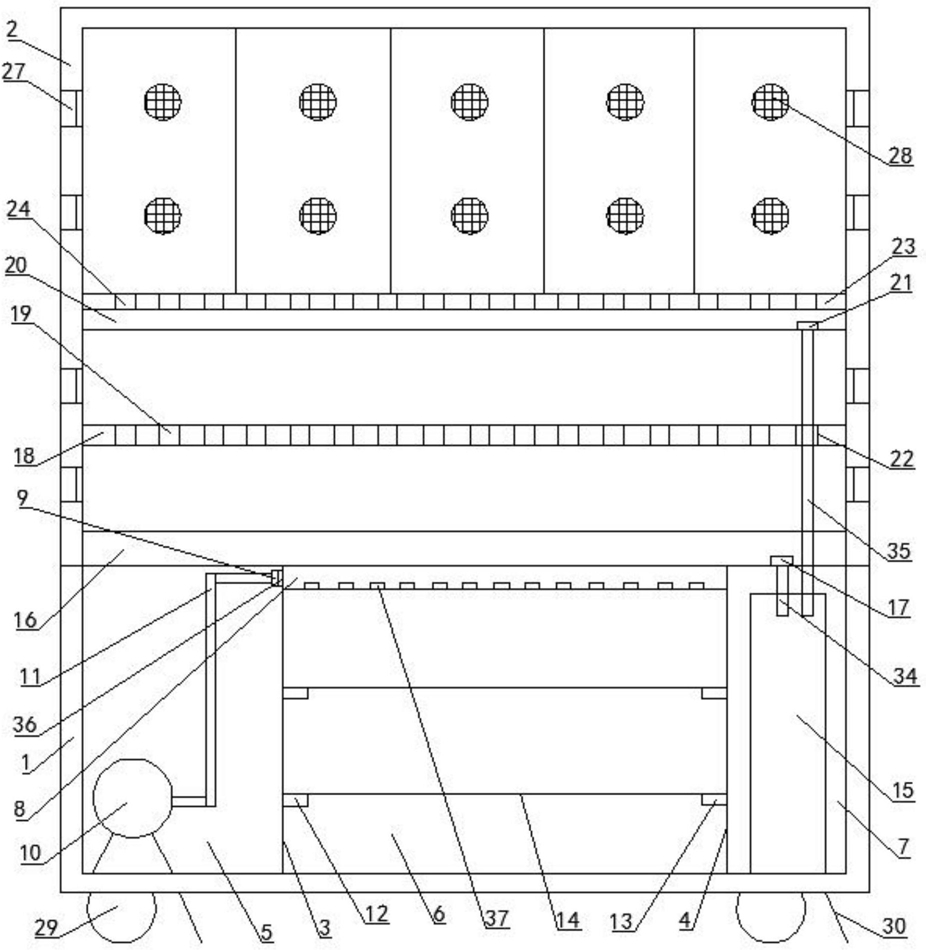

1.一种无机化学实验器具储存移动装置,其特征在于,包括具有可开闭箱门的第一箱体(1)和具有可开闭箱门的第二箱体(2),所述第二箱体(2)固接于第一箱体(1)的上方;

所述第一箱体(1)的内部设有垂直放置的第一隔板(3)和第二隔板(4),所述第一隔板(3)位于第二隔板(4)的左侧,所述第一隔板(3)和第二隔板(4)将第一箱体(1)分隔为三部分,从左到右依次为第一放置箱(5)、第二放置箱(6)和第三放置箱(7),所述第二放置箱(6)顶端的内侧设有内部为中空结构的第一板体(8),所述第一板体(8)的底端设有通气孔(37),所述第一板体(8)的一端设有进风管(9),所述进风管(9)穿过第一隔板(3)到第一放置箱(5)中,所述进风管(9)的内部设有第一除尘网(36),所述第一放置箱(5)内设有热风机(10)和管道(11),所述热风机(10)的出风口通过管道(11)与进风管(9)密封连接,所述第二放置箱(6)内部的左侧壁上设有上下间隔排列的第一支撑座板(12),所述第二放置箱(6)内部的右侧壁上设有与第一支撑座板(12)一一对应的第二支撑座板(13),所述第一支撑座板(12)和相对应的第二支撑座板(13)的上方放置有器具托盘(14),所述第三放置箱(7)内放置有盛水箱(15);

所述第二箱体(2)内部的底端设有第一盛水盘(16),所述第一盛水盘(16)上与盛水箱(15)相对应的一端设有第一出水口(17),所述第一盛水盘(16)的上方设有第二板体(18),所述第二板体(18)上设有不同直径的第一通孔(19),所述第一通孔(19)的直径与容量瓶的尺寸相匹配,所述第二板体(18)的上方设有第二盛水盘(20),所述第二盛水盘(20)上与盛水箱(15)相对应的一端设有第二出水口(21),所述第二板体(18)上设有与第二出水口(21)相对应的第二通孔(22),所述第二盛水盘(20)的上方设有第三板体(23),所述第三板体(23)上设有第三通孔(24),所述第三板体(23)的上方设有放置架,所述放置架由左右间隔布置的直角三角形板体(25)组成,所述直角三角形板体(25)的直角边分别在第二箱体(2)的背面和第三板体(23)的板面上,所述直角三角形板体(25)的斜边上设有开口圆形孔(26),所述第二箱体(2)的左侧壁、右侧壁和后侧壁上分别设有通风孔(27),所述通风孔(27)上设有第二除尘网(28);

所述第一箱体(1)底端的四角位置分别设有滚轮(29),所述滚轮(29)上设有刹车装置(30)。

2.如权利要求1所述的一种无机化学实验器具储存移动装置,其特征在于,所述第一箱体(1)和第二箱体(2)为一体式结构。

3.如权利要求1所述的一种无机化学实验器具储存移动装置,其特征在于,所述器具托盘(14)包括框架(31),所述框架(31)的内部设有与框架(31)边框相互平行且彼此相互垂直的多个第一分隔条(32)和第二分隔条(33)。

4.如权利要求1所述的一种无机化学实验器具储存移动装置,其特征在于,所述第一出水口(17)的下方设有第一出水管(34),所述第一出水管(34)与第一出水口(17)相连,所述第一出水管(34)的自由端延伸至盛水箱(15)。

5.如权利要求4所述的一种无机化学实验器具储存移动装置,其特征在于,所述第二出水口(21)的下方设有第二出水管(35),所述第二出水管(35)与第二出水口(21)相连,所述第二出水管(35)的自由端通过第二通孔(22)延伸至盛水箱(15)。
