专利号: 2018100218601
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

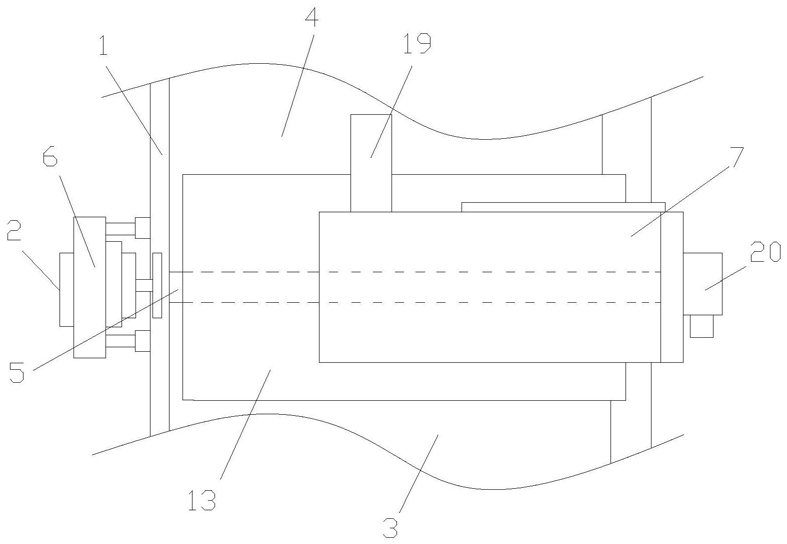

1.一种服装制造用布料裁断机,其特征在于:包括裁断台(1)、控制装置(2)、切割装置、第一输送机构(3)和第二输送机构(4),所述第一输送机构(3)和第二输送机构(4)均安装于裁断台(1)上,所述第一输送机构(3)和第二输送机构(4)之间形成有间隙(5),所述间隙(5)的两端分别设置有第一连接板(6)和第二连接板(7),所述第一连接板(6)内侧设置第一电动导轨(8)和第一电动推杆(9),所述第一电动导轨(8)的滑子上安装有增量编码器(10),所述增量编码器(10)的转轴连有测量轮(11),所述第一连接板(6)和测量轮(11)均为中空设置,所述控制装置(2)位于第一连接板(6)的外侧,所述第一电动推杆(9)两端分别与第一连接板(6)和裁断台(1)固定连接,所述第二连接板(7)呈L型设置,所述第二连接板(7)上安装有第二电动推杆(12),所述第二电动推杆(12)末端设置有压板(13),所述压板(13)位于缝隙(5)正上方,所述切割装置位于缝隙(5)内,所述切割装置(2)包含有第二电动导轨(14)、第三电动推杆(15)和割刀(16),所述第二电动导轨(14)的滑子上设置有压力传感器(17),所述第三电动推杆(15)底端与压力传感器(17)固定连接,所述第三电动推杆(15)与割刀(16)底部固定连接,所述第一输送机构(3)、第二输送机构(4)、第一电动导轨(8)、第一电动推杆(9)、第二电动推杆(12)、第二电动导轨(14)、第三电动推杆(15)、增量编码器(10)和压力传感器(17)均与控制装置(2)电性连接。

2.根据权利要求1所述的一种服装制造用布料裁断机,其特征在于:所述压板(13)为中空设置,所述压板(13)内设置有抽气腔(18),所述压板(13)表面为镀钛设置,所述第二连接板(7)上设置有第三电动导轨(19),所述第三电动导轨(19)与第二连接板(7)螺栓连接,所述第三电动导轨(19)的滑子与第二电动推杆(12)螺栓连接,所述第二连接板(7)侧面设置有抽气泵(20),所述抽气泵(20)与控制装置(3)电性连接,所述抽气泵(20)连有抽气管,所述抽气管与抽气腔(18)相连通,所述压板(13)的压布的一面上设置有抽气孔(21),所述抽气孔(21)与抽气腔(18)相连通。

3.根据权利要求2所述的一种服装制造用布料裁断机,其特征在于:所述第二连接板(7)与裁断台(1)为一体式设置,所述第二连接板(7)上设置有加强条(23),所述加强条(23)与第二连接板(7)为一体式设置,所述加强条(23)与第二连接板(7)之间构成三角状设置。

4.根据权利要求3所述的一种服装制造用布料裁断机,其特征在于:所述第三电动推杆(15)的端面上开有榫眼,所述割刀(16)底部设置有榫头(23),所述榫头(23)与割刀(16)为一体式设置,所述割刀(16)与第三电动推杆(15)通过榫头(23)和榫眼连接。

5.根据权利要求4所述的一种服装制造用布料裁断机,其特征在于:所述第一输送机构(3)和第二输送机构(4)均为带式输送机。

6.根据权利要求5所述的一种服装制造用布料裁断机,其特征在于:所述割刀(16)包含有杆体(24)和刀片(25),所述杆体(24)上设置有连接座,所述连接座与杆体(24)为一体式设置,所述刀片(25)呈圆形设置,所述刀片(25)中部设置有插孔,所述插孔内插入有转动销,所述转动销两端与连接座转动连接,所述转动销与插孔过盈配合。

7.根据权利要求6所述的一种服装制造用布料裁断机,其特征在于:所述控制装置(2)和增量编码器(10)分别嵌入于第一连接板(6)和第一电动导轨(8)的滑子设置。

8.一种服装制造用布料裁断机的裁断方法,其特征在于,包括以下步骤:

1)切割前准备:首先将布料首端盖住缝隙,然后采用控制装置控制第一电动导轨将增量编码器往第一输送机构和第二输送机构移动,使得测量轮与布料接触;

2)计量长度:启动第一输送机构和第二输送机构输送布料并带动测量轮,增量编码器不断将信息反馈给控制装置,直至达到设定值;

3)压布:控制装置启动再次启动第一电动导轨将增量编码器复位,继而控制第一电动推杆将第一连接板推开,然后启动第二电动推杆驱动压板压住布料;

4)切割:控制装置驱动第三电动推杆将割刀压向布料底面,达到压力传感器的设定值后,控制装置驱动第三电动导轨带动割刀对布料进行切割,第三电动导轨达到最大行程后,第一电动推杆、第二电动推杆和第三电动推杆复位,完成切割。
