专利号: 2018100238215
申请人: 宁波海蔓汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

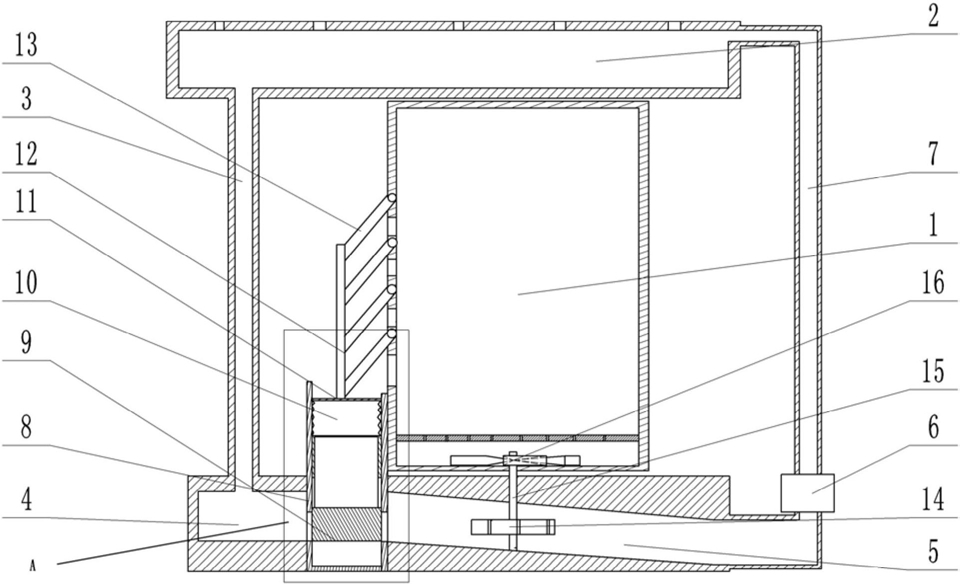

1.地埋式变电站的降温系统,包括:变电站外箱,其特征在于,所述变电站外箱底部设置有储水箱,所述储水箱旁设置有用于防止储水箱内水流出的挡框,所述挡框靠近储水箱和远离储水箱的侧壁上皆开设有第一流水口,所述挡框上端侧壁上滑动连接有滑动框,所述滑动框的底板封堵第一流水口,所述滑动框靠近第一流水口的侧壁上皆开设有第二流水口,所述滑动框顶板上固定连接有弹性气囊,所述弹性气囊中部和挡框接触处固定连接,所述弹性气囊上的挡框侧壁上设置有撑杆;所述外箱上设置有通风口,所述通风口上铰接有用于覆盖通风口的通风扇叶,所述通风扇叶皆铰接在撑杆上;远离储水箱的第一流水口处设置有急流道,所述急流道设置在外箱下,所述急流道沿着远离储水箱一侧向下倾斜,所述急流道上转动连接有连轴,所述连轴上同轴设置有涡轮和液流轮,所述液流轮位于急流道内,所述涡轮设置在外箱内。

2.根据权利要求1所述的地埋式变电站的降温系统,其特征在于,所述弹性气囊顶部设置有支撑板,所述支撑板和撑杆固定连接,所述支撑板滑动连接在挡框侧壁上。

3.根据权利要求1所述的地埋式变电站的降温系统,其特征在于,所述外箱顶端设置有装水槽,所述装水槽顶板上设置有多个均匀分布的通孔,所述装水槽上连通有进水管,所述进水管和储水箱连通。

4.根据权利要求3所述的地埋式变电站的降温系统,其特征在于,所述急流道顶壁以及外箱底板上均开设有用于连轴穿过的孔道,所述外箱内设置有隔离板,所述隔离板上开设有多个均匀分布的孔,所述隔离板将外箱内部分为第一腔室和第二腔室,所述第一腔室位于第二腔室上,所述涡轮安装于第二腔室内。

5.根据权利要求4所述的地埋式变电站的降温系统,其特征在于,所述隔离板的孔处设置有活性炭包。

6.根据权利要求5所述的地埋式变电站的降温系统,其特征在于,所述急流道最低端连通有回流道,所述回流道和装水槽顶部连通,所述回流道上设置有水泵;所述涡轮旁设置有湿度传感器,所述湿度传感器上电连接有微控制器,所述水泵和微控制器电连接,所述微控制器设置在外箱的第一腔室内,所述微控制器用于接收湿度传感器传递的电信号并根据湿度传感器传递的电信号控制水泵工作或停止工作。
