专利号: 201810023847X
申请人: 宁波海蔓汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

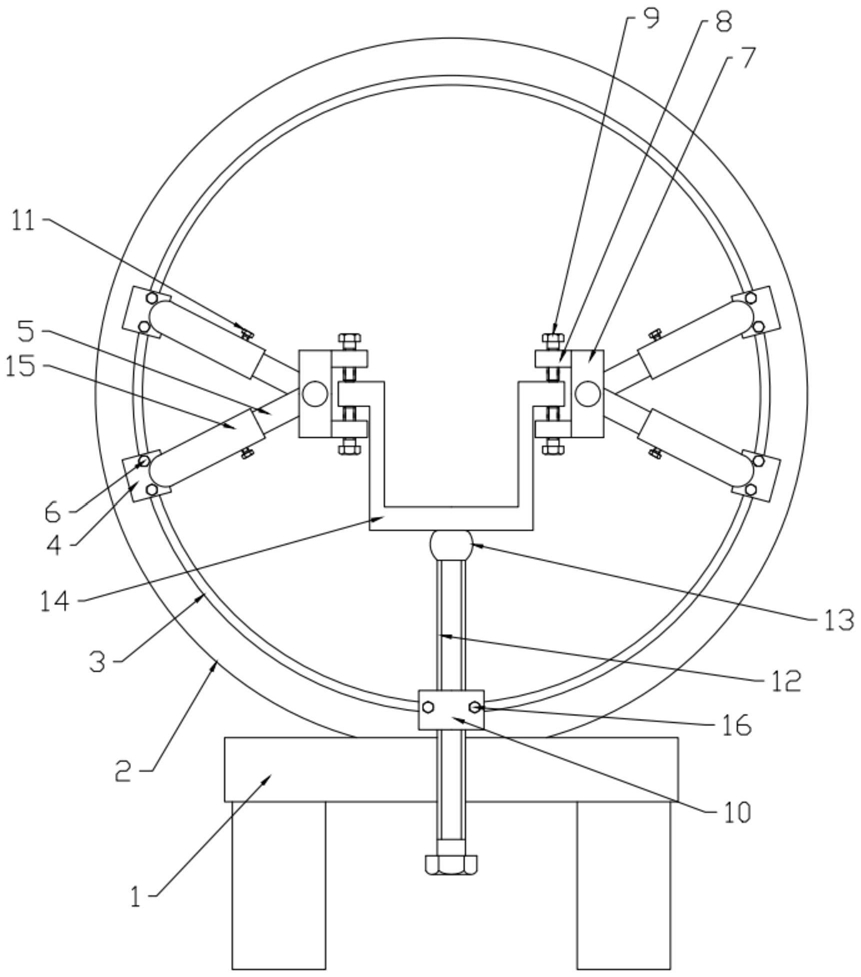

1.汽车零部件加工用定位夹紧装置,包括支架,其特征在于:支架包括一个竖立放置的、环形的导轨,导轨上设有至少两个夹紧单元和至少一个支撑单元,所述夹紧单元包括夹紧机构和两个第一滑座,每个第一滑座上铰接有可锁定伸缩长度的伸缩机构,伸缩机构远离滑座的一端共同铰接在夹紧机构上,夹紧机构位于导轨内侧,第一滑座滑动连接在导轨上,第一滑座上螺纹连接有将第一滑座锁定在导轨上的第一锁紧螺钉,所述支撑单元包括第二滑座和螺杆,螺杆螺纹连接在第二滑座上,螺杆沿导轨的径向布置,螺杆朝向导轨中心的一端上固定有球形气囊,第二滑座滑动连接在所述导轨上,第二滑座上螺纹连接有将第二滑座锁定在导轨上的第二锁紧螺钉。

2.根据权利要求1所述的汽车零部件加工用定位夹紧装置,其特征在于:所述夹紧机构包括支撑架和两颗夹紧螺钉,支撑架包括纵架和两个横架,纵架的中部与所述伸缩机构铰接,横架固定在纵架的两端,横架与纵架垂直,两个横架相互平行,两颗夹紧螺钉分别螺纹连接在两个横架上并贯穿横架,两颗夹紧螺钉相向设置。

3.根据权利要求1所述的汽车零部件加工用定位夹紧装置,其特征在于:所述伸缩机构包括固定筒和滑动杆,滑动杆滑动连接在固定筒中,固定筒的侧壁上设有锁紧滑动杆的第三锁紧螺钉。

4.根据权利要求2所述的汽车零部件加工用定位夹紧装置,其特征在于:所述夹紧螺钉的端部设有缓冲垫,缓冲垫由耐磨橡胶制成。

5.根据权利要求1所述的汽车零部件加工用定位夹紧装置,其特征在于:所述导轨上设有与所述导轨相配合的环形的挡边,挡边与导轨同心,第一滑座和第二滑座上设有滑槽,滑槽滑动连接在挡边上。

6.根据权利要求1所述的汽车零部件加工用定位夹紧装置,其特征在于:还包括支架座,所述导轨转动连接在支架座上。
