专利号: 2018100238840
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

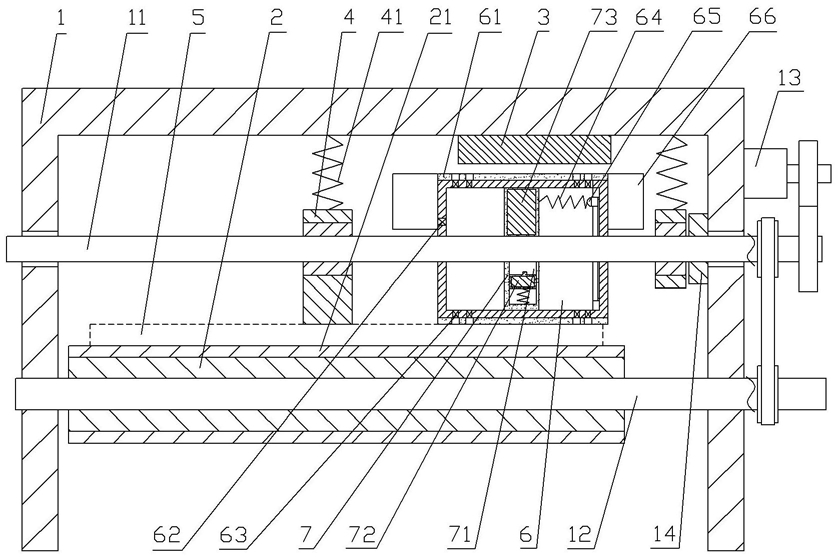

1.一种钣金件打磨装置,其特征在于,包括机架、电机和至少一个打磨机构,所述打磨机构包括第一转轴、依次设置在第一转轴外周的限位件、打磨组件和转动件,所述电机固定在机架上并驱动第一转轴转动;所述机架上设有两根一端固定在机架上,另一端分别固定在限位件和转动件上的下压弹簧;所述打磨组件包括固定在第一转轴上的滚筒、固定在滚筒外周的摩擦层和可沿滚筒内壁滑动的负压活塞,所述摩擦层底部与限位件底部等高,所述负压活塞位于第一转轴外周,所述机架上固定有电磁铁,所述负压活塞靠近电磁铁一端固定有第一吸附块、远离电磁铁一端设有开口朝向第一转轴的转动槽,所述转动槽内设有复位弹簧和可沿转动槽滑动的转动活塞,所述第一转轴上设有螺纹,所述转动活塞上设有可沿螺纹滑动的滑块,所述转动活塞内嵌有第二吸附块,所述电磁铁可吸附第一吸附块和第二吸附块,所述复位弹簧两端分别固定在转动槽底部和转动活塞上;所述滚筒内设有滑动弹簧和位于滚筒端部并可关闭电磁铁的开关,所述开关可以第一转轴为中心转动,所述滑动弹簧两端分别固定在负压活塞和开关上;所述滚筒侧壁上设有若干出气端与滚筒内腔连通的进气单向阀、滚筒两端部上均固定有进气端与滚筒内腔连通的出气单向阀,所述滚筒端部上固定有收集箱,所述收集箱上设有排气口和可封闭的出料口,所述收集箱与出气单向阀的出气端连通;所述收集箱内固定有过滤网。

2.根据权利要求1所述的钣金件打磨装置,其特征在于,所述机架上设有多个传送机构,所述传送机构位于打磨机构下方,所述传送机构包括与机架转动连接的第二转轴和固定在第二转轴外周的传送辊,所述电机驱动第二转轴转动。

3.根据权利要求2所述的钣金件打磨装置,其特征在于,所述传送辊外周固定有橡胶层。

4.根据权利要求3所述的钣金件打磨装置,其特征在于,所述橡胶层表面设有防滑花纹。

5.根据权利要求4所述的钣金件打磨装置,其特征在于,所述转动件为轴承,所述第一转轴与轴承内圈固定,下压弹簧固定在轴承外圈上。

6.根据权利要求5所述的钣金件打磨装置,其特征在于,所述转动件为滚珠轴承。

7.根据权利要求6所述的钣金件打磨装置,其特征在于,所述第一转轴端部转动连接有定位块,所述定位块远离第一转轴一侧与机架相贴。
