专利号: 201810024061X
申请人: 邢义军
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

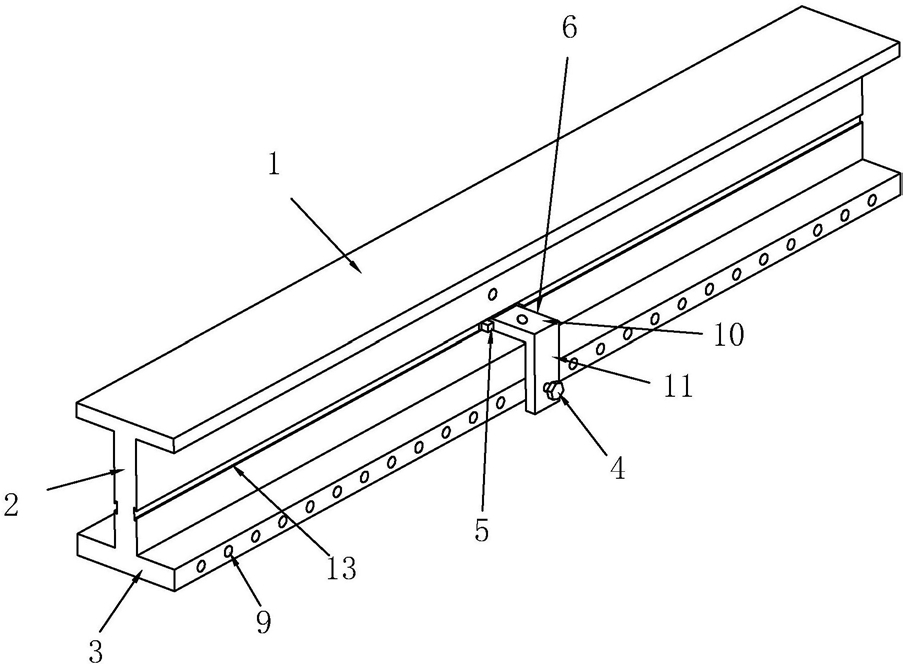

1.一种铁轨,包括上部(1)、中部(2)、下部(3),上部(1)与下部(3)相平行,中部(2)连接于上部(1)与下部(3)之间,且中部(2)呈竖直状态,其特征是:还包括两个调整部(6)、与调整部(6)对应的锁定件(4),两个调整部(6)分别位于中部(2)的左侧以及右侧,所述中部(2)的左侧以及右侧均设置有铰接台(5),每个调整部(6)包括调整杆(61),所述调整杆(61)中部(2)弯折且两端分别为铰接端(7)以及调整端(8),所述铰接端(7)铰接于铰接台(5)且铰接轴平行于上部(1),所述调整端(8)上设有滚动体(18),所述锁定件(4)用于将调整杆(61)锁定于下部(3);

当调整杆(61)锁定于下部(3)时,滚动体(18)支撑于地面且下部(3)与地面之间相分离。

2.根据权利要求1所述的铁轨,其特征是:所述调整杆(61)通过自身的中间部分弯折形成靠近于铰接台(5)的第一杆(10)以及第二杆(11),所述第一杆(10)内设有能与中部(2)相互磁力吸引的磁铁(12)。

3.根据权利要求1所述的铁轨,其特征是:还包括固定螺栓件(19),所述调整杆(61)通过自身的中间部分弯折形成靠近于铰接台(5)的第一杆(10)以及第二杆(11), 位于中部(2)左右两侧壁与两个第一杆(10)相贴合时,固定螺栓件(19)能同时穿过两个第一杆(10)以及中部(2),以实现对三者的固定,且第二杆(11)的杆面能与上部(1)的下表面相抵。

4.根据权利要求1所述的铁轨,其特征是:所述中部(2)的左侧以及右侧均设置有滑移槽(13),所述滑移槽(13)的长度方向与上部(1)的长度方向保持一致,所述铰接台(5)滑移连接于滑移槽(13)内。

5.根据权利要求4所述的铁轨,其特征是:所述锁定件(4)为锁定螺钉(41),所述下部(3)外侧壁上设有若干锁定螺纹孔(9),若干锁定螺纹孔(9)沿下部(3)的长度方向进行排列,所述锁定螺钉(41)可穿过调整杆(61)且端部螺纹连接于对应锁定螺纹孔(9)。

6.一种用于调整如权利要求4或5所述铁轨的轨距调整器,其特征是:包括可放置于两铁轨之间的滑移架(14),所述滑移架(14)上滑移连接有基座(15),所述基座(15)的滑移方向与铁轨的长度方向相同;

所述基座(15)上设有伸缩动力组件(16),所述伸缩动力组件(16)的伸缩端存在两个,且分别垂直于对应铁轨的长度方向,所述伸缩动力组件(16)的端部设有夹爪(17),所述夹爪(17)用于对调整杆(61)产生夹持作用,以使滚动体(18)与地面稳定支撑抵触,且下部(3)与地面相分离。
