专利号: 2018100244042
申请人: 宁波高新区盛文途纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

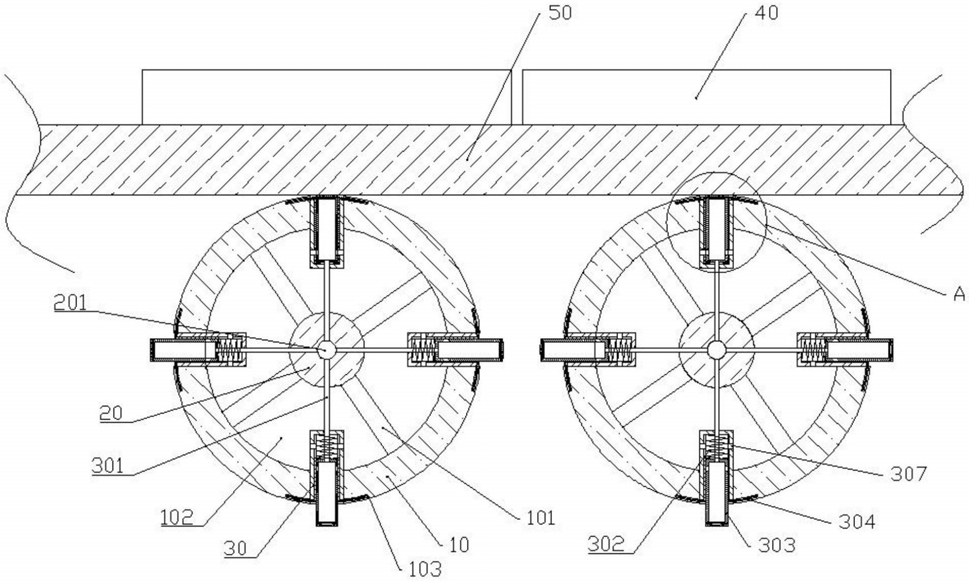

1.纺织品用烧毛装置,包括滚筒和转轴,所述转轴同轴固定安装在滚筒内,其特征在于,所述转轴的外壁与滚筒的内壁之间围成蒸汽腔,还包括若干烧毛单元和若干吸毛单元,所述滚筒的外壁上设有若干安装烧毛单元的安装通孔,且通孔的轴线与滚筒横截面的半径位于同一直线上,所述烧毛单元包括安装盒、连通管、弹簧、吸毛管和若干电热丝,所述安装盒同轴固定安装在安装通孔内,安装盒远离转轴的一端为敞口,吸毛管同轴滑动安装在安装盒内,吸毛管靠近敞口的一端固定安装有吸毛板,吸毛板上设有若干与吸毛管连通的第一通孔;所述转轴内设有负压腔,所述负压腔与吸毛管通过连通管连通,且连通管与负压腔和吸毛管均为固定连接;所述安装盒的侧壁上设有与蒸汽腔连通的第二通孔,且吸毛管的侧壁上设有可与第二通孔连通的第三通孔;所述电热丝滑动安装吸毛板内;所述弹簧的一端与吸毛管靠近转轴的一端固定连接,弹簧的另一端与安装盒的内壁固定连接;所述滚筒的上方固定安装有抵紧板,抵紧板与滚筒之间形成织物传送间隙。

2.根据权利要求1所述的纺织品用烧毛装置,其特征在于,所述滚筒内设有第一滑槽,安装盒内设有与第一滑槽连通的第二滑槽,吸毛板内设有可与第二滑槽连通的第三滑槽,第三滑槽与第一通孔连通,所述电热丝与第一滑槽、第二滑槽和第三滑槽的内壁滑动接触,所述第一滑槽内设有耐高温的弹性的拉条,电热丝的一端与拉条的中部固定连接,拉条的一端与第一滑槽固定连接,拉条的另一端穿过安装盒与吸毛管靠近转轴的一端固定连接。

3.根据权利要求2所述的纺织品用烧毛装置,其特征在于,所述电热丝呈弧形,且第一滑槽、第二滑槽和第三滑槽均呈弧形。

4.根据权利要求3所述的纺织品用烧毛装置,其特征在于,所述安装盒内设有凹槽,所述拉条的外壁与凹槽的内壁滑动接触。

5.根据权利要求1所述的纺织品用烧毛装置,其特征在于,所述连通管为波纹管。

6.根据权利要求1所述的纺织品用烧毛装置,其特征在于,所述滚筒与转轴之间设有若干支撑杆,支撑杆均与滚筒和转轴焊接。
