1.白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，包括以下步骤：将Eu2O3和Na粉混合球磨，球磨结束后，在混合粉末中逐滴加入去离子水，充分反应后过滤，得到EuO沉淀；将所述EuO沉淀、SrCO3、Al(OH)3和NH4H2PO4均匀混合，在惰性气体保护下高温合成即得。

2.如权利要求1所述的白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，所述EuO沉淀、SrCO3、Al(OH)3和NH4H2PO4均匀混合，在惰性气体保护下高温合成具体方法为：取EuO沉淀、SrCO3、Al(OH)3和NH4H2PO4，按照摩尔比Sr:Al:PO4＝9:1:7，Al:Eu＝1:

0.4～0.01混合均匀，放入N2或Ar保护的高温炉中进行高温合成，升温程序为：室温-600℃，升温速率10℃/min；600℃保温5h后继续升温；600℃-1000℃，升温速率10℃/min；1000-

1350℃，升温速率5℃/min；1350℃保温时间4-8h；将得到的白色固体研磨成细粉，即得所述白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料。

2+

3.如权利要求2所述的白磷矿型Sr9Al(PO4)7:Eu 磷酸盐基荧光材料的制备方法，其特征在于，所述在混合粉末中逐滴加入去离子水时滴加速度6-8ml/min，边加边搅拌，滴加过程中使用Ar进行保护，滴加结束后继续搅拌30min，得到含有淡黄色沉淀的乳浊液。

4.如权利要求3所述的白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，过滤后得到的所述EuO沉淀用Ar保护烘干24h。

5.如权利要求4所述的白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，所述Eu2O3和Na粉混合球磨时Na粉过量10-20％，球磨过程中使用Ar进行保护，球磨

10h。

6.如权利要求5所述的白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，所述Na粉使用前在Ar保护下烘干10h。

7.如权利要求6所述的白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料的制备方法，其特征在于，所述Na粉为100目。

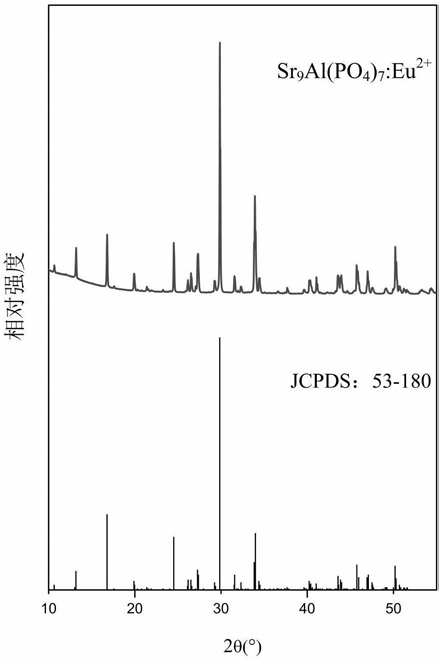

8.磷酸盐基荧光材料，其特征在于，所述磷酸盐基荧光材料主要成分为：Sr9Al(PO4)7:Eu2+，属于单斜晶系，空间群为A2/a(no.15)，Z＝4，晶胞参数a＝17.2～19.2，b＝9.6～11.6，c＝13.5～15.5。

9.如权利要求8所述的磷酸盐基荧光材料，其特征在于，所述磷酸盐基荧光材料通过权利要求1-7任一项所述的方法制备得到。

10.白磷矿型Sr9Al(PO4)7:Eu2+磷酸盐基荧光材料在LED照明器件中的应用。
