专利号: 2018100259917
申请人: 张金红
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

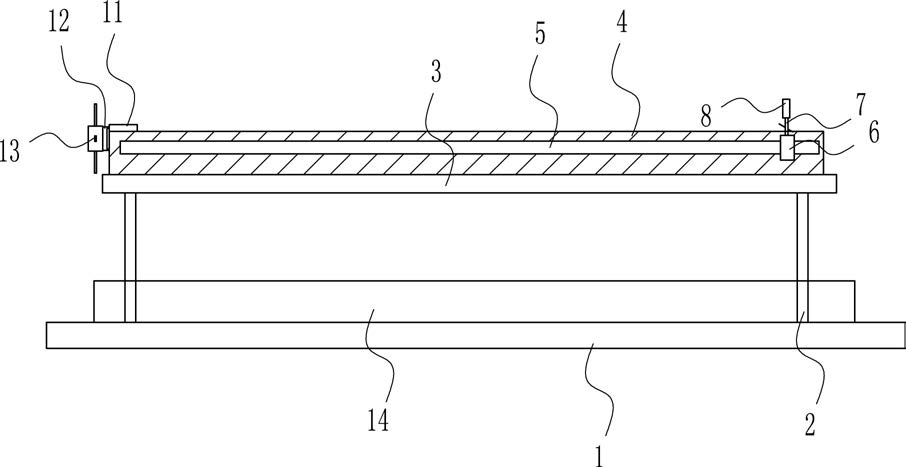

1.一种甘蔗去皮机,其特征在于,包括有底板(1)、支架(2)、安装板(3)、放置管(4)、滑轨(5)、滑块(6)、弧形连接板(7)、安装架(8)、刮刀(9)、把手(10)、深沟球轴承(11)、连接杆(12)、固定装置(13)和收集框(14),底板(1)顶部左右对称设置有支架(2),两支架(2)顶部设置有安装板(3),安装板(3)顶部设置有放置管(4),放置管(4)前侧和后侧均设置有滑轨(5),两滑轨(5)上均滑动式设置有滑块(6),两滑块(6)上均设置有弧形连接板(7),两弧形连接板(7)顶部设置有安装架(8),安装架(8)内下侧设置有刮刀(9),安装架(8)顶部设置有把手(10),放置管(4)左侧设置有深沟球轴承(11),深沟球轴承(11)外圈与放置管(4)左侧内壁固定连接,深沟球轴承(11)内圈左侧设置有连接杆(12),连接杆(12)左端连接有固定装置(13),底板(1)顶部设置有收集框(14)。

2.根据权利要求1所述的一种甘蔗去皮机,其特征在于,固定装置(13)包括有固定套管(131)、第一移动杆(133)、卡刀(134)、第一弹簧(135)、压板(136)和卡球(137),连接杆(12)左端连接有固定套管(131),固定套管(131)上均匀开有三个第一通孔(132),三个第一通孔(132)内均穿过有第一移动杆(133),三根第一移动杆(133)一端均连接有卡刀(134),卡刀(134)位于固定套管(131)内侧,三根第一移动杆(133)另一端均连接有压板(136),压板(136)位于固定套管(131)外侧,压板(136)与固定套管(131)之间均连接有两第一弹簧(135),压板(136)内侧对称设置有卡球(137),固定套管(131)外侧对于开有卡槽(138),卡槽(138)与卡球(137)配合。

3.根据权利要求2所述的一种甘蔗去皮机,其特征在于,还包括有固定块(16)、螺杆

(17)和蝶形螺母(18),安装架(8)内壁前后对称设置有固定块(16),固定块(16)上均设置有螺杆(17),刮刀(9)前后对称开有第二通孔(15),螺杆(17)穿过第二通孔(15),螺杆(17)上旋合有蝶形螺母(18)。

4.根据权利要求3所述的一种甘蔗去皮机,其特征在于,还包括有支撑架(19)和落料斗(20),安装板(3)顶部前后对称设置有支撑架(19),两支撑架(19)之间设置有落料斗(20)。

5.根据权利要求4所述的一种甘蔗去皮机,其特征在于,还包括有安装座(21)、固定板(22)、第二移动杆(24)、拉杆(25)、第二弹簧(26)和击打块(27),落料斗(20)后壁设置有安装座(21),安装座(21)上设置有固定板(22),固定板(22)上开有第三通孔(23),第二移动杆(24)穿过第三通孔(23),第二移动杆(24)后端连接有拉杆(25),第二移动杆(24)前端连接有击打块(27),击打块(27)后侧面上下对称设置有第二弹簧(26),第二弹簧(26)后端与固定板(22)前端连接。
