专利号: 2018100302029
申请人: 西南石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

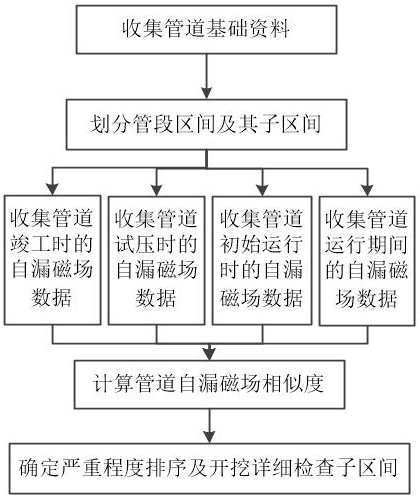

1.一种埋地钢质管道全生命周期缺陷外检测方法,其特征在于,该埋地钢质管道全生命周期缺陷外检测方法主要包括以下八个步骤:步骤一,收集管道的基础资料;步骤二,划分管段区间及其子管段;步骤三,收集管道竣工时的自漏磁场数据;步骤四,收集管道试压时的自漏磁场数据;步骤五,收集管道初始运行时的自漏磁场数据;步骤六,收集管道运行期间的自漏磁场数据;步骤七,计算管道自漏磁场信号相关度;步骤八,确定缺陷严重程度排序及开挖详细检查管段。

2.如权利要求1所述的步骤二,划分管段区间及其子区间,其特征在于,划分应根据检测管道的输入及输出口位置、加热站及压缩机站等位置、变径管的位置、变壁厚的位置、阀门位置、管道变向的位置、管道有穿跨越结构的位置、管道阴保测试桩的位置等确定合理的评估管段区间;在确定管道分区后,在每个管段分区中应确定分区中的子管段,子区间是管道缺陷检测的最小单元;管段应不大于100m,子管段应不大于1m;每个子管段至少确定一个检测点,以便在后期检测中精确地定位缺陷的位置;管段区间命名为S,则S为所有管段区间组成的集合,如公式(1)所示;每个管道区间由若干子管段组成,子管段的集合构成区间,如公式(2)所示:S={S1,S2,S3,…Si,…,Sm}  (1)

Si={Si1,Si2,Si3,…Sij,…,Smn}  (2)

式中S为各管段区间组成的集合,Si为管段区间,S1,S2,S3等共m个管段区间,按照管道里程从管道起点到管道终点进行排序;Si1,Si2,Si3等共n个区间按照管道里程从管段区间起点向管段区间终点到进行排序,Sij为管段区间Si的第j个子区间。

3.如权利要求1所述的步骤三,收集管道竣工时的自漏磁场数据,其特征在于,在收集自漏磁场前,应先清除管道沿线的铁磁性干扰物应;然后在管道竣工后,试压前,采用三分量磁力梯度仪沿管道起点向管道终点收集管道上方的自漏磁场磁感应强度梯度三分量信号值;最后按照已经完成的管道分区对数据进行整理,每个子区间分别包含三组数据,即x轴方向,y轴方向和z轴方向的数据,分别用BCijx,BCijy,BCijz表示。

4.如权利要求1所述的步骤四,收集管道试压时的自漏磁场数据,其特征在于,在试压前,应先清除管道沿线的铁磁性干扰物;然后采用三分量磁力梯度仪沿试压管道段的起点到终点收集管道的自漏磁场磁感应强度梯度三分量信号;并按照已经完成的管道分区对数据进行整理;每个子区间分别包含三组数据,即x轴方向,y轴方向和z轴方向的数据,分别用BTijx,BTijy,BTijz表示。

5.如权利要求1所述的步骤五,收集管道初始运行时的自漏磁场数据,其特征在于,首先应清除管道沿线铁磁性干扰物;然后利用三分量磁力梯度仪沿管道起点到终点收集管道的自漏磁场磁感应强度梯度三分量信号;最后按照已经完成的管道分区对数据进行整理,每个子区间分别包含三组数据,即x轴方向,y轴方向和z轴方向的数据,分别用BSijx,BSijy,BSijz表示。

6.如权利要求1所述的步骤六,收集管道运行期间的自漏磁场数据,其特征在于,首先应清除管道沿线铁磁性干扰物;然后利用三分量磁力梯度仪沿管道起点到终点收集管道的自漏磁场磁感应强度梯度三分量信号;最后按照已经完成的管道分区对数据进行整理,每个子区间分别包含三组数据,即x轴方向,y轴方向和z轴方向的数据,分别用BOijx,BOijy,BOijz表示。

7.如权利要求1所述的步骤七,计算管道自漏磁场信号相关度,其特征在于,将收集到的自漏磁场信号值按管道子区间进行分类,并按照公式(3)~(6)计算每个子区间试压阶段与竣工阶段的相似度沿x轴、y轴和z轴方向的分量值Six,Siy,Siz以及平均值Si:式中fi为管道第i子区间的相似度平均值;fix,fiy,fiz为管道第i子区间的相似度沿x轴,y轴和z轴的分量;Bpijx,Bpijy,和Bpijz为管道第i子区间当前的自漏磁场磁感应强度梯度沿x轴,y轴和z轴的分量;Blijx,Blijy,和Blijz为管道第i子区间上一次检测时的自漏磁场磁感应强度梯度沿x轴,y轴和z轴的分量。

8.如权利要求1所述的步骤八,确定管段缺陷严重程度排序及开挖详细检查管段,其特征在于,按照fi的值的大小,对检测管道的所有管段(共m段)的缺陷状况进行排序(由低到高);管段fi的值越小,其缺陷程度越严重;排序完成后,首先选取排名第一和第二的管段作为开挖详细检测管段,进行开挖和接触检测,并按照相关的标准对缺陷的适用性进行评价,若两个子区间都满足适用性评价,则停止开挖详细检测;若其中至少有一个点不满足适用性评价,则继续选取排名相对靠后的两个点作为开挖详细检测的管段,重复上述操作,直到连续取的两个开挖详细检测点满足适用性评价时停止该操作。
