专利号: 2018100307910
申请人: 温州泓呈祥科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

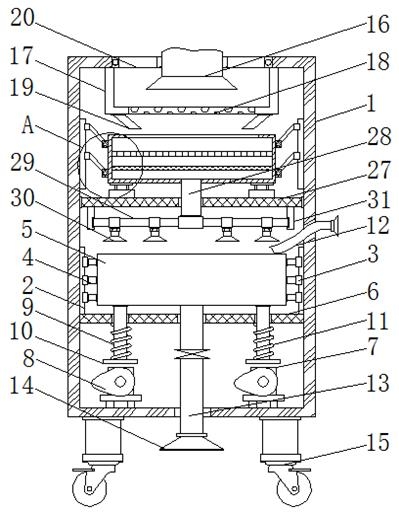

1.一种分流式双重生活污水净化处理装置,包括箱体(1)等,其特征在于:所述箱体(1)内壁的两侧均固定连接有滑板(2),并且滑板(2)相对的一侧均滑动连接有滑块(3),所述滑块(3)远离滑板(2)的一侧固定连接有连接块(4),并且连接块(4)远离滑块(3)的一侧固定连接有消毒箱(5),所述箱体(1)内壁的两侧之间且位于消毒箱(5)的底部固定连接有底板(6),所述箱体(1)内壁底部的两侧均通过支撑架固定连接有电机(7),并且电机(7)输出轴的一端固定连接有凸轮(8),所述消毒箱(5)底部的两侧均固定连接有固定杆(9),所述固定杆(9)的底端贯穿底板(6)并延伸至底板(6)的底部,所述固定杆(9)延伸至底板(6)底部的一端固定连接有固定板(10),所述固定杆(9)的表面且位于底板(6)的底部与固定板(10)的顶部之间固定连接有第一弹簧(11)。

2.根据权利要求1所述的一种分流式双重生活污水净化处理装置,其特征在于:所述箱体(1)的一侧且位于消毒箱(5)的顶部连通有注射管(12),所述注射管(12)的一端贯穿箱体(1)并延伸至箱体(1)的外部。

3.根据权利要求1所述的一种分流式双重生活污水净化处理装置,其特征在于:所述消毒箱(5)的底部连通有排水管(13),所述排水管(13)的底端贯穿底板(6 )和箱体(1)并延伸至箱体(1)的底部,所述排水管(13)延伸至箱体(1)外部的一端固定连接有喷嘴(14),并且排水管(13)的内部固定连接有单向阀,所述箱体(1)底部的两侧均固定连接有万向轮(15)。

4.根据权利要求1所述的一种分流式双重生活污水净化处理装置,其特征在于:所述箱体(1)的顶部连通有进水管(16),并且箱体(1)内壁的顶部固定连接有杂物筐(17),所述杂物筐(17)的底部固定连接有滤水板(18),并且杂物筐(17)底部的两侧均固定连接有导流板(19),所述箱体(1)的顶部且位于进水管(16)的两侧均通过合页铰接有活动门(20)。

5.根据权利要求1所述的一种分流式双重生活污水净化处理装置,其特征在于:所述箱体(1)内壁的两侧且位于杂物筐(17)的底部均固定连接有竖板(21),所述竖板(21)相对的一侧均滑动连接有活动块(22),并且活动块(22)远离竖板(21)的一侧活动连接有活动杆(23),所述活动杆(23)远离活动块(22)的一端活动连接有过滤箱(24),所述过滤箱(24)内壁两侧之间从上至下依次固定连接有过滤板(25)和活性炭吸附板(26)。

6.根据权利要求1所述的一种分流式双重生活污水净化处理装置,其特征在于:所述箱体(1)内壁的两侧之间且位于过滤箱(24)的底部固定连接有隔板(27)。

7.根据权利要求5所述的一种分流式双重生活污水净化处理装置,其特征在于:所述过滤箱(24)的底部连通有导管(28),所述导管(28)的底端贯穿隔板(27)并延伸至隔板(27)的底部,所述导管(28)延伸至隔板(27)底部的一端连通有导流管(29),并且导流管(29)的表面连通有喷头(30),所述导流管(29)的两端均固定连接有固定块(31),并且固定块(31)的顶部与隔板(27)的底部固定连接。

8.根据权利要求6所述的一种分流式双重生活污水净化处理装置,其特征在于:所述隔板(27)顶部的两侧均固定连接有外壳(32),并且外壳(32)顶部的两侧均贯穿有压杆(33),所述压杆(33)延伸至外壳(32)外部的一端固定连接有连接板(34),并且连接板(34)的顶部与过滤箱(24)的底部固定连接,所述压杆(33)延伸至外壳(32)内部的一端固定连接有挡板(35),并且挡板(35)的底部与外壳(32)内壁的底部之间固定连接有第二弹簧(36)。
