专利号: 2018100320421
申请人: 宁波大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

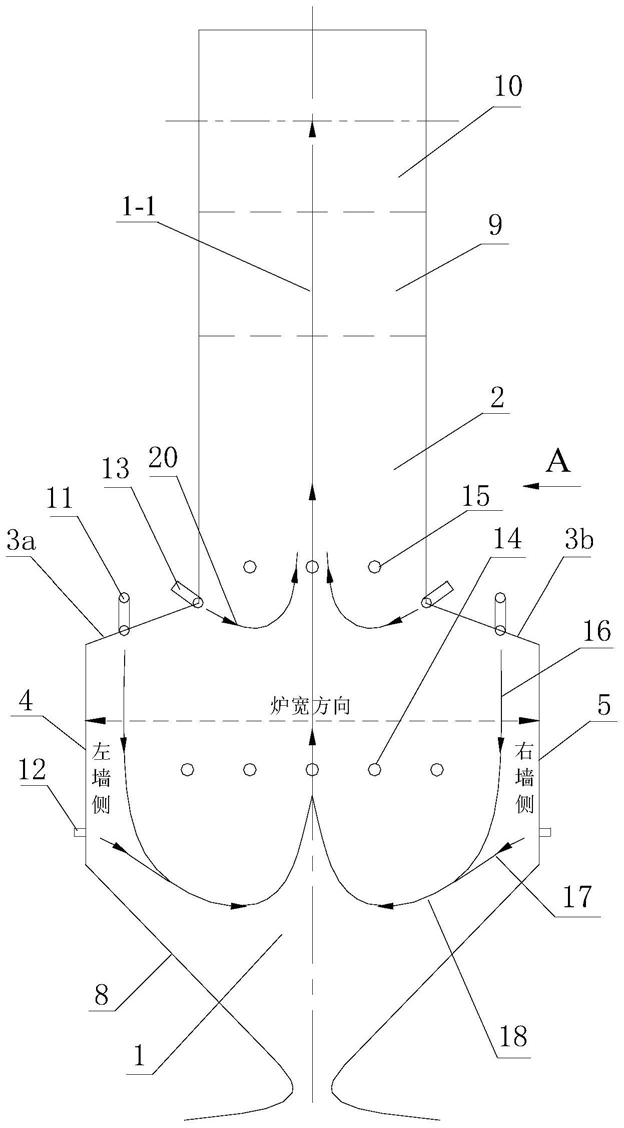

1.一种侧墙主导对称燃烧的低氮高效燃尽W火焰锅炉,所述W火焰锅炉包含下炉膛(1)和上炉膛(2)两部分,下炉膛(1)由炉拱(3)、左墙(4)、右墙(5)、前墙(6)、后墙(7)和冷灰斗(8)组成,上炉膛(2)由左墙(4)、右墙(5)、前墙(6)、后墙(7)、折焰角(9)和炉膛出口(10)组成,折焰角(9)和炉膛出口(10)设置在上炉膛(2)的后墙(7)侧;其特征在于:所述炉拱(3)是对称设置在左墙(4)和右墙(5)侧的左炉拱(3a)和右炉拱(3b);沿炉深方向呈“一”字排开并与下炉膛(1)连通的多个拱部燃烧器喷口(11)对称设置在所述左炉拱(3a)和右炉拱(3b)上,用以给入下射的煤粉气流(16);沿炉深方向呈“一”字排开并与下炉膛(1)连通的多个分级风喷口(12)对称设置在左墙(4)和右墙(5)的下部,用以给入分级风(17);沿炉深方向呈“一”字排开并与下炉膛(1)连通的多个喉口燃尽风喷口(13)对称设置在上炉膛(2)底端附近的左墙(4)和右墙(5)侧,用以向喉口区域给入燃尽风(20);沿炉宽方向于下炉膛(1)中部区域,呈“一”字均布并与下炉膛(1)连通的多个乏燃烧器喷口(14)对称设置在前墙(6)和后墙(7)上,用以高速给入细煤粉烟气流(19),所述细煤粉烟气流(19)中的细煤粉是制粉系统浓淡分离出来的乏气经浓缩排空所得,所述细煤粉借助省煤器出口抽取的再循环烟气高速携带从乏燃烧器喷口(14)高速喷入下炉膛(1);沿炉宽方向于上炉膛(2)下部区域,呈“一”字均布并与上炉膛(2)连通的多个墙部燃尽风喷口(15)对称设置在前墙(6)和后墙(7)上,用以高速给入墙部燃尽风(21)。

2.如权利要求1所述的侧墙主导对称燃烧的低氮高效燃尽W火焰锅炉,其特征在于:所述拱部燃烧器喷口(11)、分级风喷口(12)和喉口燃尽风喷口(13)可采用沿炉深方向均布或者呈组集中布置方式;所述喉口燃尽风喷口(13)可根据上炉膛(2)的高度在炉拱(3)上靠近喉口处、喉口处和上炉膛(2)的左右墙下部中任选一处进行布置;所述乏燃烧器喷口(14)和墙部燃尽风喷口(15),均可沿炉膛高度方向选布置1~3排,但乏燃烧器喷口(14)的排数大于或等于墙部燃尽风喷口(15)的排数;所述成排布置的乏燃烧器喷口(14)在炉宽方向占据下炉膛(1)的中部区域,而所述墙部燃尽风喷口(15)在炉宽方向需大体覆盖上炉膛(2)的宽度;所述喉口燃尽风喷口(13)数量显著多于墙部燃尽风喷口(15),所述燃尽风(20)以来自喉口燃尽风喷口(13)的燃尽风占据主导;所述折焰角(9)选用高深度折焰角,用以强化其对上行W型火焰(18)倾向后墙(7)的压制作用。

3.如权利要求2所述的侧墙主导对称燃烧的低氮高效燃尽W火焰锅炉,其特征在于:所述多个分级风喷口(12)和多个喉口燃尽风喷口(13)均是与多个拱部燃烧器喷口(11)一一对应;所述拱部燃烧器喷口(11)、分级风喷口(12)、乏燃烧器喷口(14)、喉口燃尽风喷口(13)和墙部燃尽风喷口(15),均可根据燃烧需要和现场布置采用圆形喷口或矩形喷口。

4.如权利要求3所述的侧墙主导对称燃烧的低氮高效燃尽W火焰锅炉,拱部燃烧器(11)倾角相对于竖直方向可在外倾5~10°角至内倾5~10°角之间设置,分级风喷口(12)相对于水平方向下倾0~45°角,喉口燃尽风喷口(13)相对于水平方向下倾20~45°角;所述乏燃烧器喷口(14)和墙部燃尽风喷口(15)均相对于水平方向下倾0~20°角;所述分级风(17)和燃尽风(20)其风速应控制在30~50m/s,而所述细煤粉烟气流(19)和墙部燃尽风(21)为保证沿炉深方向的对冲穿透和燃烧后期的气流扰动,需选用60~80m/s的高风速。
