专利号: 2018100332293
申请人: 惠安县南兴电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

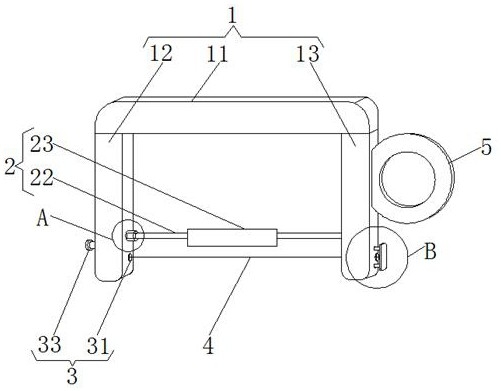

1.一种牙线签,包括框架机构(1)、擦拭机构(2)和线本体(4),其特征在于:所述框架机构(1)由连接杆(11)、第一支撑杆(12)和第二支撑杆(13)组合而成,所述擦拭机构(2)位于第一支撑杆(12)和第二支撑杆(13)之间,所述擦拭机构(2)包括两个套筒(21)、两个橡皮筋(22)和一个橡胶套(23),两个所述套筒(21)的一侧分别与第一支撑杆(12)和第二支撑杆(13)的一侧固定连接,所述橡皮筋(22)的一端与套筒(21)的内壁一侧固定连接,所述橡胶套(23)的底部开设有半圆槽(24),且半圆槽(24)的内壁上设置有消毒棉片(25),消毒棉片(25)远离橡胶套(23)内壁的一侧上开设有凹槽(26),橡胶套(23)的两端分别开设有通孔(27),且通孔(27)的直径大于橡皮筋(22)的直径,所述橡皮筋(22)的另一端与橡胶套(23)通过螺栓(28)固定连接,且螺栓(28)贯穿橡胶套(23)的顶部并延伸至通孔(27)内,所述第一支撑杆(12)和第二支撑杆(13)之间且位于擦拭机构(2)的下方设置有线本体(4)。

2.根据权利要求1所述的一种牙线签,其特征在于:还包括换线机构(3),所述换线机构(3)包括设置在第一支撑杆(12)和第二支撑杆(13)上且位于擦拭机构(2)下方的线孔(31),所述线本体(4)的两端分别贯穿第一支撑杆(12)和第二支撑杆(13)上的线孔(31),线本体(4)的一端延伸至第一支撑杆(12)的左侧,所述第一支撑杆(12)的左侧开设有第一孔洞,所述线本体(4)的一端延伸至第一孔洞内,并且线本体(4)与第一孔洞上插接的定位销(33)紧密贴合,所述线本体(4)的另一端延伸至第二支撑杆(13)的右侧,所述第二支撑杆(13)的右侧且位于线孔(31)的两侧均开设有第二孔洞,且两个第二孔洞内均穿插设置有插杆(34),且两个插杆(34)的一端分别固定连接有竖板(35),竖板(35)的右侧固定连接有挂钩(32),且挂钩(32)与线本体(4)套接。

3.根据权利要求1所述的一种牙线签,其特征在于:所述橡皮筋(22)的伸缩长度大于橡胶套(23)本身的长度。

4.根据权利要求1所述的一种牙线签,其特征在于:所述橡胶套(23)上半圆槽(24)的槽口与线本体(4)对齐设置,并且橡胶套(23)为弹性结构,所述橡胶套(23)的顶部开设有供螺栓(28)收纳的放置槽。

5.根据权利要求2所述的一种牙线签,其特征在于:所述挂钩(32)的一端与竖板(35)之间留有缝隙,且缝隙长度大于线本体(4)的直径。

6.根据权利要求1所述的一种牙线签,其特征在于:所述第一支撑杆(12)和第二支撑杆(13)对称设置在连接杆(11)的底部,所述第二支撑杆(13)的一侧固定连接有手柄(5)。
