1.用于检测污水的汞离子选择电极的制备方法，其特征在于：包括以下步骤：(1)、将碘化银、硫化银和碘化汞加入到搅拌机内充分混合，然后将混合物研磨碎，得到粉料；

(2)、将步骤(1)中的粉料加入到模具中，在10-13MPa压力下，制成长方状块体；

(3)、将步骤(2)中的块体加入到容器内，向容器内充满氮气，加热到430-450℃，保持

2h；然后，自然退火，将块体研磨碎，制成圆柱体；将圆柱体在干燥氮气的条件下加热410-

430℃，自然退火，制得电极膜(150)；

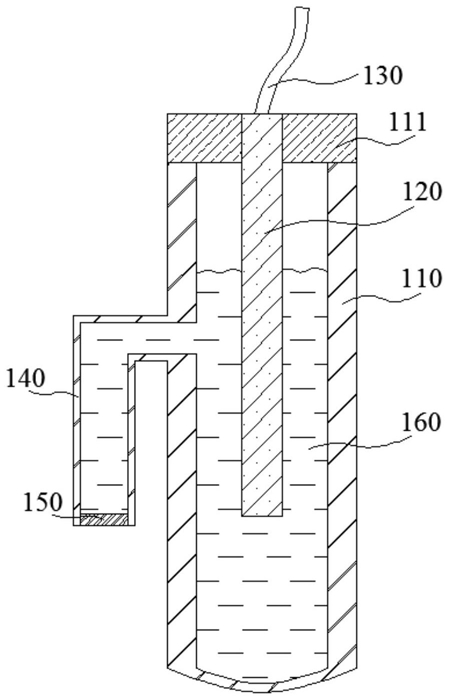

(4)、将电极膜(150)安装在连接管(140)向下延伸一端的底端，用防腐胶封住连接管(140)底端，等干燥后向电极管(110)内装入硝酸钾溶液(160)；连接管(140)呈L状，连接管(140)一端与电极管(110)侧面连通，连接管(140)另一端向下延伸；

(5)、将参比电极(120)穿过罩帽(111)并紧固，然后将罩帽(111)连接固定在电极管(110)顶端，这时，参比电极(120)底端伸入到硝 酸钾溶液(160)内；

(6)、将导线(130)与参比电极(120)顶端连接。

2.根据权利要求1所述的用于检测污水的汞离子选择电极的制备方法，其特征在于：硝酸钾溶液(160)的体积为电极管(110)和连接管(140)容积的三分之二。

3.根据权利要求2所述的用于检测污水的汞离子选择电极的制备方法，其特征在于：步骤(1)中的混合物研磨碎后，过80目筛；步骤(3)中的块体研磨碎后，过100目筛。

4.根据权利要求3所述的用于检测污水的汞离子选择电极的制备方法，其特征在于：步骤(1)中碘化银、硫化银和碘化汞之间的重量比为32:17:7。
