1.一种石墨烯基复合吸波材料的制备方法，其特征在于，包括如下步骤：

(1)制备氧化石墨烯：称取3～4g石墨粉、2.5～3.5g过硫酸盐和2～4g P2O5依次加入到

15～18ml浓硫酸中，80～85℃下搅拌6～8h，待反应体系冷却至室温后，加入蒸馏水稀释至PH为4～5，静置20～24h后过滤，水洗直到滤液为中性，所得产物在室温中干燥至恒重，得到预氧化石墨；将预氧化的石墨加入到120～150mL浓硫酸中搅拌均匀，并在冰水浴下缓缓加入15～18g强氧化剂，搅拌均匀后，缓慢升温到35～40℃，继续反应2～4h，向体系中缓慢加入250～300mL蒸馏水，接着反应2～3h，控制体系温度不超过50℃，再次加入300～350mL蒸馏水搅拌至体系均匀，接着逐滴加入10～40ml浓度为30％的双氧水，溶液转为亮棕色，离心分离后用盐酸溶液洗涤，最后用蒸馏水透析7～8d，将得到的上层分散液进行冷冻干燥，得到氧化石墨烯；

(2)制备SNCF：按照钕钴掺杂锶铁氧体的化学式Sr0.85Nd0.15Co0.15Fe11.85O19中的化学计量比称取Sr(NO3)2，Fe(NO3)3·9H2O，Nd(NO3)3·6H2O，Co(NO3)2·4H2O溶解在蒸馏水中，搅拌均匀后得到澄清溶液，缓慢滴加柠檬酸溶液，搅拌均匀后调节pH为7，得到溶胶，将溶胶75-85℃水浴蒸发并进行搅拌，得到湿凝胶，将湿凝胶进行干燥，然后在空气中点燃，得到蓬松的前驱体，研磨后进行煅烧，得到SNCF；

(3)制备石墨烯/钕钴掺杂锶铁氧体复合材料：取氧化石墨烯和钕钴掺杂锶铁氧体分别溶于DMF中，得到氧化石墨烯溶液和钕钴掺杂锶铁氧体悬浊液，往氧化石墨烯溶液中加入十六烷基三甲基溴化铵，分散均匀后，缓慢滴加到钕钴掺杂锶铁氧体悬浊液中，混合均匀后，往反应体系中加入水合肼，95℃水浴搅拌12～14h，然后抽滤，再水洗、醇洗直至滤液中性，最后真空干燥，得到石墨烯/钕钴掺杂锶铁氧体复合材料；

(4)制备石墨烯基复合吸波材料：取石墨烯/钕钴掺杂锶铁氧体复合材料和1～2ml苯胺单体溶解在30～50ml盐酸溶液中，石墨烯/钕钴掺杂锶铁氧体复合材料与苯胺的摩尔比为

1:2.5，分散均匀，得到分散液；取2.5～3.5g过硫酸铵溶解在20～30ml盐酸溶液中，得到透明溶液，将其缓慢滴加到上述分散液中，冰水浴搅拌12～15h后，依次经过抽滤、水洗、醇洗、真空干燥，得到石墨烯基复合吸波材料。

2.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(1)中，所述过硫酸盐为过硫酸钾或过硫酸钠。

3.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(1)中，所述强氧化剂为高锰酸钾或重铬酸钾。

4.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(1)中，所述盐酸溶液体积浓度为10％。

5.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(2)中，柠檬酸与金属离子的摩尔比为1:1。

6.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(2)中，干燥温度为120℃，时间为10～12h。

7.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(2)中，煅烧温度为900℃，时间为2-4h。

8.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(3)中，氧化石墨烯与钕钴掺杂锶铁氧体的摩尔比为6:100，十六烷基三甲基溴化铵与氧化石墨烯的摩尔比为0.8:100，水合肼与氧化石墨烯的摩尔比为0.7:1。

9.如权利要求1所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(3)中，真空干燥的温度为60℃，时间为10～12h。

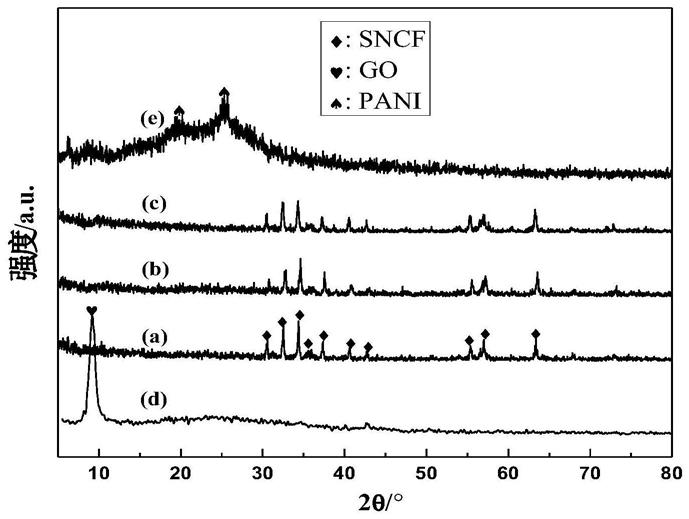

10.如权利要求1至9任一项所述的石墨烯基复合吸波材料的制备方法，其特征在于，步骤(4)中，所述盐酸溶液浓度为1.0mol/L。
