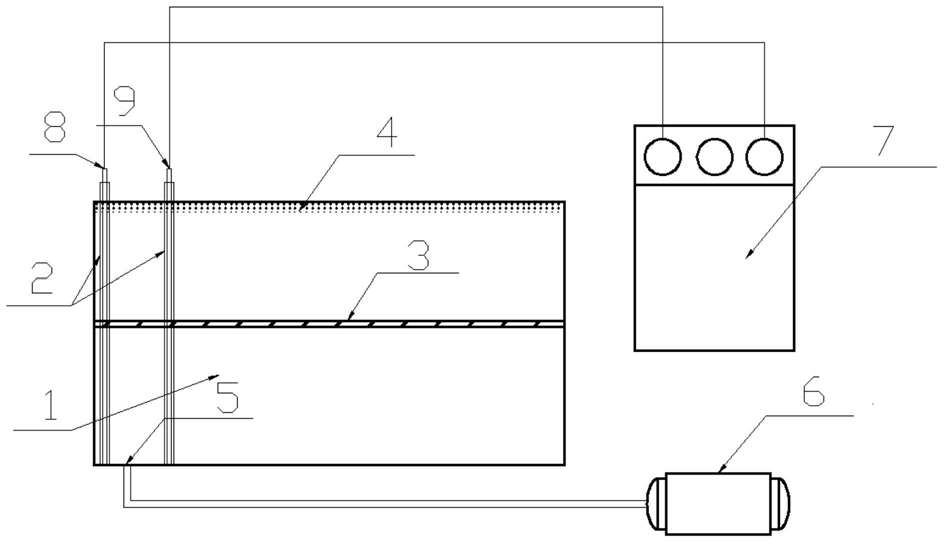

1.一种垃圾渗滤液膜滤浓缩液的处理方法，其特征在于，将阳极电催化电极和阴极电芬顿电极运用于同一电化学体系中，借助电催化协同电芬顿有效地处理垃圾渗滤液膜滤浓缩液；

所述的阳极电催化电极采用DSA阳极；

所述的阴极电芬顿的阴极电极采用高效载铁炭基钛网复合电极，高效载铁炭基钛网复合电极制作方法包括以下步骤：步骤一、选取适合的活性炭种类，将活性炭置于2mol/L的NaOH溶液进行浸渍，浸渍时间

24h，然后用去离子水进行洗涤，直至洗至中性，之后再用浓HNO3浸渍，浸渍时间24h，之后使用去离子水将其洗至中性，最后在105℃的条件下将其进行烘干备用；

步骤二、配制适量的铁氧化物溶液，通过浸渍法将铁氧化物载到活性炭上，并将载好的活性炭完全烘干，然后选择一定温度对活性炭进行锻烧，将锻烧后的活性炭冷却至室温以备用于电极的制作；

步骤三、将装有载过Fe的活性炭容器至于超声反应器中，加入适量乙醇超声震荡5min，然后加入适量导电剂和粘结剂超声震荡15min，超声震荡后将容器取出放于加热器上，控制温度在80℃，通过机械搅拌使混合物均匀受热并使无水乙醇从中逐渐蒸发，混合物逐渐粘成一团，形成膏状物；

步骤四、将蒸至半干的膏状混合物擀压成形状规则的膜结构，然后置于双辊压力机上，反复压制，使活性炭复合材料形成纤维化的电极膜，将电极膜裁剪成适当大小，以预处理过的钛网为电极骨架，将电极膜与钛网放于压片机上以一定压力压制成电极。
