1.一种球形四氧化三钴/氧化镉纳米复合材料的制备方法，其特征在于，所述制备方法为：将钴源、镉源、碳酸氢铵于有机溶剂中进行水热反应，然后将反应产物进行煅烧以制得所述球形四氧化三钴/氧化镉纳米复合材料。

2.根据权利要求1所述的制备方法，其中，所述钴源、镉源、碳酸氢铵、有机溶剂的用量比为0.5-2.0mmol：0.2-1.0mmol：10-15mmol：20-40ml。

3.根据权利要求1所述的制备方法，其中，所述水热反应满足以下条件：反应温度为

170-200℃，反应时间为8-14h。

4.根据权利要求1所述的制备方法，其中，所述煅烧满足以下条件：煅烧温度为400-500℃，煅烧时间为0.5-2h。

5.根据权利要求1所述的制备方法，其中，所述钴源选自四水合乙酸钴氯化钴和六水合硝酸钴中的至少一者，所述镉源四水合硝酸镉、氯化镉和硫酸镉中的至少一者，所述有机溶剂选自乙二醇。

6.根据权利要求1-4所述的制备方法，其中，在所述水热反应之前，所述制备方法还包括将物料进行搅拌，且所述搅拌的时间为8-15min。

7.根据权利要求1-4所述的制备方法，其中，在所述水热反应之后，所述制备方法还包括将反应后的混合物进行冷却至20-25℃，然后离心收集产物、清洗产物、干燥；

其中，所述清洗依次通过去离子水和乙醇各清洗2-4次的方式进行，所述干燥于55-65℃下处理8-14h。

8.一种球形四氧化三钴/氧化镉纳米复合材料，其特征在于，所述球形四氧化三钴/氧化镉纳米复合材料通过权利要求1-7中任意一项所述的制备方法制备而得。

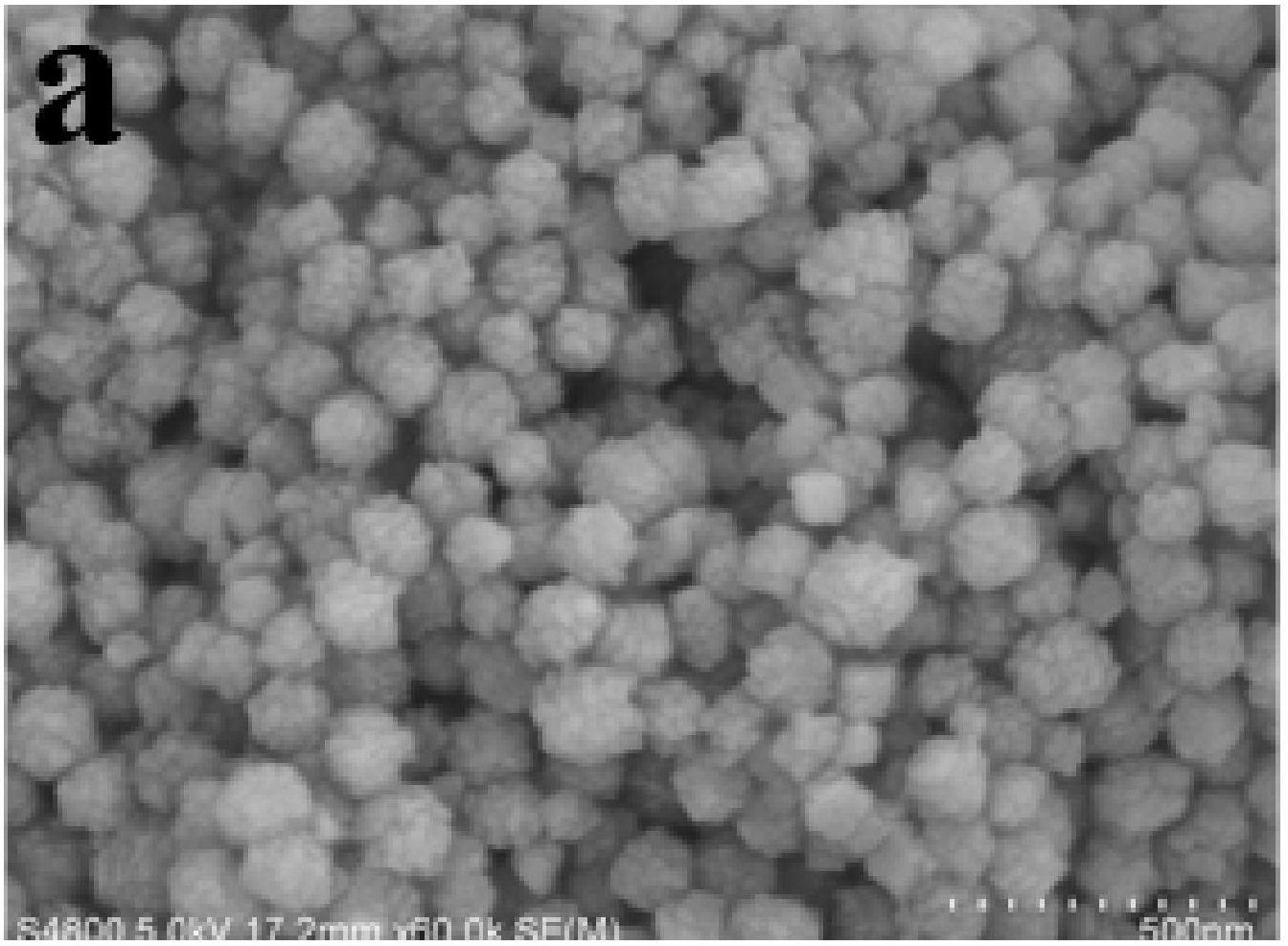

9.根据权利要求8所述的球形四氧化三钴/氧化镉纳米复合材料，其中，所述球形四氧化三钴/氧化镉纳米复合材料的平均粒径为170-210nm。

10.一种如权利要求8或9所述的球形四氧化三钴/氧化镉纳米复合材料在非对称赝电容器电极材料中的应用。
