1.一种氧化锌@氮化碳量子点复合结构可见光催化剂的制备方法，该方法包括以下步骤：

(1)、ZnO微纳米棒溶胶的制备，首次将分析纯的乙二醇、丙三醇和蒸馏水按体积配比为

1：1：5混合配制成混合溶剂，然后向混合溶剂中加入溶剂总体积1/50—1/10体积的浓度为

2mol/dm3的二水合醋酸锌，再加入2倍于二水合醋酸锌体积的浓度为1mol/dm3的氨水，室温

25℃下低速搅拌8小时，转速为200rpm，从而制得ZnO粗产品；再对ZnO粗产品进行离心处理，其离心转速6000rpm、离心时间3-5min，弃上清液，沉淀物用体积比为1:1的乙醇-水混合溶剂清洗并超声处理3min，重复一次上述离心、乙醇-水混合溶剂清洗过程，从而获得ZnO微纳米棒溶胶，保留溶胶备用；

(2)、C3N4量子点的制备，在氮气的保护下使用管式炉以10℃/min的速率升温至550℃将三聚氰胺煅烧5小时，得到的C3N4纳米颗粒溶解于异丙醇溶剂中，C3N4的浓度为10mmol/dm3，室温25℃下搅拌1小时，转速为1000rpm，然后再装入反应釜，在160℃的条件下异丙醇溶剂热反应8小时，待冷却到室温后取出溶液进行离心处理，其离心转速8000rpm、离心时间

5min，弃上清液，沉淀物用异丙醇溶剂清洗并超声处理3min，重复一次上述离心、异丙醇清洗过程，再离心，从而获得的沉淀为C3N4量子点，保留C3N4量子点备用；

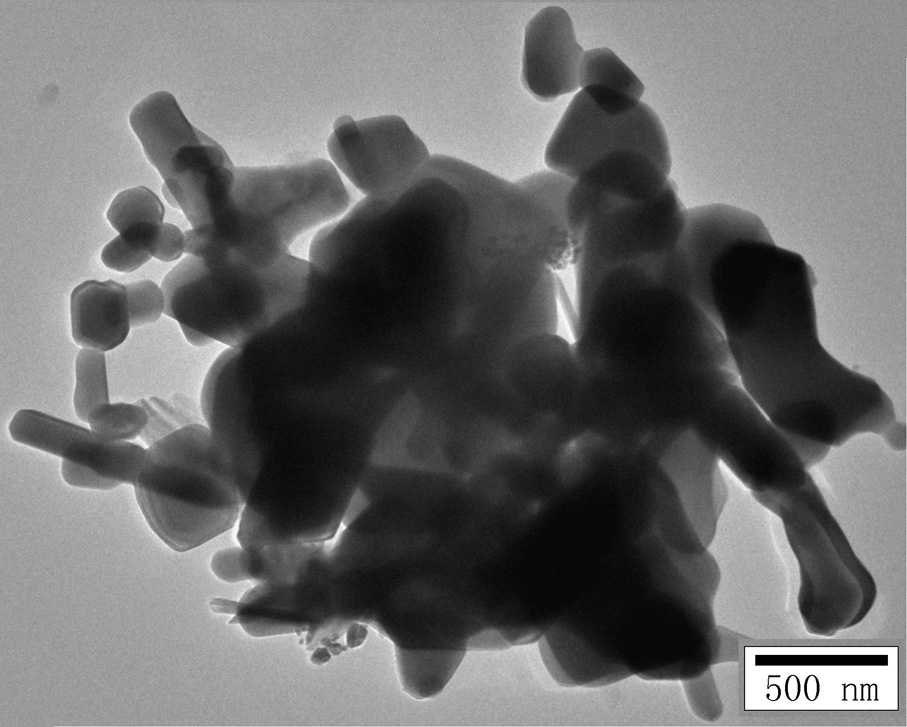

(3)、ZnO@C3N4量子点复合结构催化剂的制备，将步骤(2)制得的C3N4量子点添加到步骤(1)中制得的ZnO微纳米棒溶胶中，在200rpm混合低速搅拌2h，得ZnO@C3N4混合溶胶，之后将ZnO@C3N4混合溶胶转入反应釜中，再将反应釜放入烘箱200℃反应6h，二者复合后形成液相的ZnO@C3N4量子点复合结构，再进行离心处理，其离心转速6000rpm、离心时间3min，液相的ZnO@C3N4量子点复合结构经烘箱70℃，8h烘干，再放入马弗炉中550℃煅烧1h，然后即形成最终产品——ZnO@C3N4量子点复合结构可见光催化剂。
