专利号: 2018100363677
申请人: 绍兴市华获智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

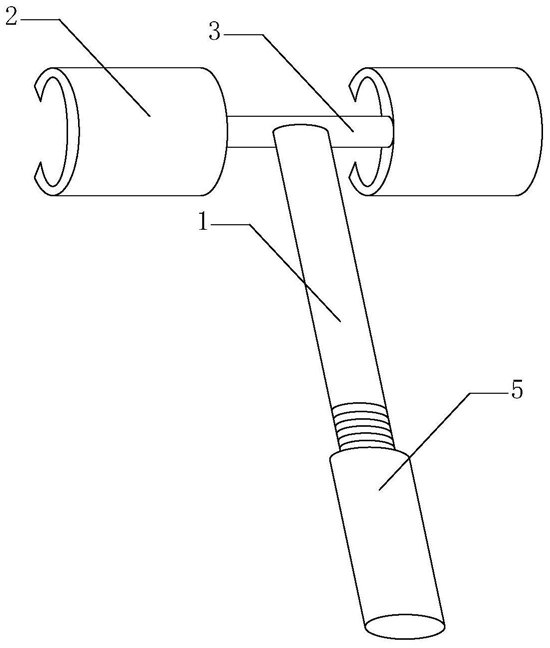

1.一种公交车扶手杆用自动清洁器,其特征在于:包括擦拭杆(1)、清洁装置(2)、连接杆(3)、微型循环泵(4)、伸缩调节手柄(5)、可拆卸储水罐(6)和电池(7),所述的擦拭杆(1)底部设有伸缩调节手柄(5),且伸缩调节手柄(5)能够实现对擦拭杆(1)长度的调整;所述的擦拭杆(1)顶部设有连接杆(3),擦拭杆(1)与连接杆(3)之间通过旋转自由副连接,且旋转角度能够锁死,擦拭杆(1)与连接杆(3)皆为空心杆,且内部均设有支撑架(8),支撑架(8)中部设有通孔;所述的清洁装置(2)安装在连接杆(3)两端,清洁装置(2)可通过水流冲击与旋转摩擦相互配合的双重作用力对扶手杆进行清洗;所述的可拆卸储水罐(6)安装在伸缩调节手柄(5)内部,可拆卸储水罐用于存储水体;所述微型循环泵(4)安装在伸缩调节手柄(5)内部,且微型循环泵(4)位于可拆卸储水罐(6)上方,微型循环泵(4)能够对可拆卸储水罐(6)内部水体进行加压处理,使其内部水体能够喷射至清洁装置(2)中;所述电池(7)位于微型循环泵(4)下方,电池(7)能够对微型循环泵(4)提供工作能量;

所述的清洁装置(2)包括清洁壳体(9)、环形挡片(10)、密封片(11)、清洁刷(12)、进水管(13)、出水管(14)、喷水体(15)和回收孔(16),所述的清洁壳体(9)与连接杆(3)相连接;

所述的环形挡片(10)安装在清洁壳体(9)的两端;所述的密封片(11)安装在清洁壳体(9)上,且密封片(11)与环形挡片(10)相连接,密封片(11)、环形挡片(10)和清洁壳体(9)可对接触的扶手杆局部空间进行密封;所述的清洁刷(12)安装在清洁壳体(9)内部;所述的喷水体(15)安装在清洁壳体(9)上,且喷水体(15)通过进水管(13)与微型循环泵(4)相连接,喷水体(15)能够实现从不同角度进行水体喷射功能;所述进水管(13)通过支撑架(8)与连接杆(3)和擦拭杆(1)相连接;所述的回收孔(16)通过出水管(14)与可拆卸储水罐(6)相连接,且出水管(14)与连接杆(3)和擦拭杆(1)相连接;所述的伸缩调节手柄(5)采用滑动伸缩杆或者螺旋伸缩杆。

2.根据权利要求1所述的一种公交车扶手杆用自动清洁器,其特征在于:所述的清洁刷(12)包括刷体(17)、竖直轴承(18)、旋转轴(19)和支架(20),所述的刷体(17)与旋转轴(19)相连接,且刷体(17)材料为弹性材料,所述的旋转轴(19)通过竖直轴承(18)与支架(20)相连接,所述的支架(20)安装在清洁壳体(9)内部。

3.根据权利要求1所述的一种公交车扶手杆用自动清洁器,其特征在于:所述的喷水体(15)包括喷水头(21)、水平旋转轴承(22)、套筒(23)和变向片(24),所述的喷水头(21)与清洁壳体(9)相连接,所述的套筒(23)通过水平旋转轴承(22)与喷水头(21)相连接,所述的变向片(24)安装在套筒(23)上,变向片(24)为螺旋形,变向片(24)在水流的冲击下能够带动套筒(23)发生旋转,使水流喷射方向发生改变。
