专利号: 2018100370666
申请人: 德淮半导体有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

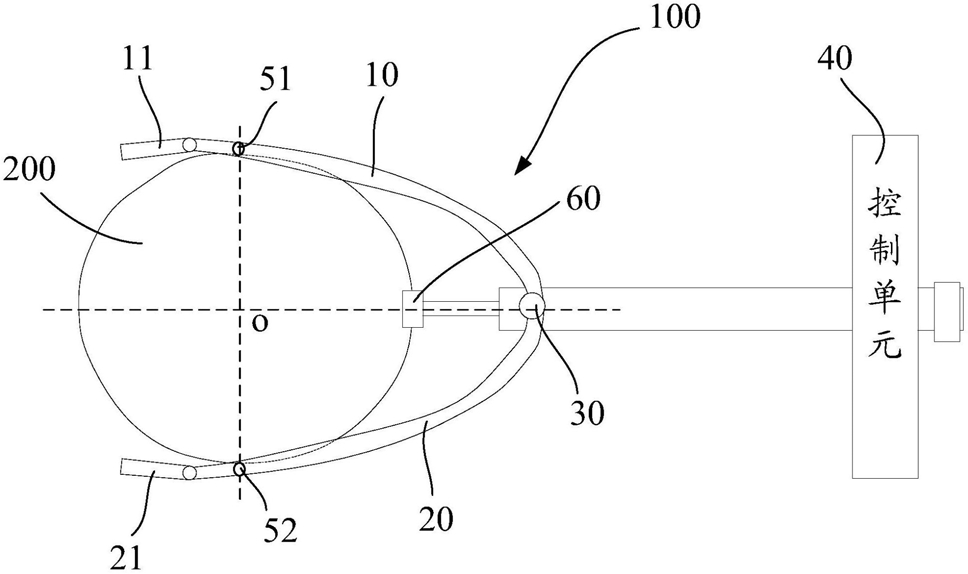

1.一种机械手臂,用于承载晶圆,其特征在于,包括第一支撑臂、第二支撑臂、驱动单元、真空单元、感知单元和控制单元;

所述第一支撑臂与所述第二支撑臂相对设置,所述第一支撑臂的一端设有一第一握持部,所述第二支撑臂的一端设有一第二握持部;

所述驱动单元分别连接所述第一握持部与所述第二握持部,以驱动所述第一握持部与所述第二握持部相对运动而实现晶圆的夹持;

所述真空单元包括设置于所述第一支撑臂和所述第二支撑臂上的吸附孔,以通过所述吸附孔真空吸附所述晶圆的边缘;

所述感知单元和所述控制单元通讯连接;所述感知单元设置于所述第一支撑臂和所述第二支撑臂上,以感知所述晶圆相对于所述机械手臂的位置,并将感知到的位置信息提供给所述控制单元;

所述控制单元与所述驱动单元通讯连接,用于根据接收到的所述晶圆相对于所述机械手臂的位置信息,通过所述驱动单元控制所述第一握持部与所述第二握持部的转动状态;

和/或,

所述控制单元与所述真空单元通讯连接,用于根据接收到的所述晶圆相对于所述机械手臂的位置信息,通过所述真空单元控制所述第一支撑臂和所述第二支撑臂上的所述吸附孔的真空压力值。

2.根据权利要求1所述的机械手臂,其特征在于,所述感知单元包括第一传感器和第二传感器;所述第一传感器设置于所述第一支撑臂上,所述第二传感器设置于所述第二支撑臂上;

所述第一传感器用于感知所述晶圆相对于所述第一支撑臂的第一位置,并将感知到的第一位置信息提供给所述控制单元;

所述第二传感器用于感知所述晶圆相对于所述第二支撑臂的第二位置,并将感知到的第二位置信息提供给所述控制单元;

所述控制单元用于根据接收到的所述第一位置信息和所述第二位置信息,获得所述晶圆相对于所述机械手臂的位置信息,并根据所述位置信息通过所述驱动单元控制所述第一握持部和所述第二握持部的转动状态;和/或,所述控制单元用于根据接收到的所述第一位置信息和所述第二位置信息,获得所述晶圆相对于所述机械手臂的位置信息,并根据所述位置信息通过所述真空单元控制所述第一支撑臂和所述第二支撑臂上的所述吸附孔的真空压力值。

3.根据权利要求2所述的机械手臂,其特征在于,所述控制单元还用于根据接收到的所述晶圆相对于所述机械手臂的位置信息,判断所述晶圆是否处于一目标位置;

当所述晶圆处于所述目标位置时,所述控制单元控制所述驱动单元驱动所述第一握持部与所述第二握持部夹持所述晶圆,和/或通过所述真空单元控制所述第一支撑臂和所述第二支撑臂上的所述吸附孔以不为零的真空压力值真空吸附所述晶圆的边缘。

4.根据权利要求3所述的机械手臂,其特征在于,所述第一传感器与所述第二传感器的连线设置在晶圆的直径方向上,且所述第一传感器相对于所述第二传感器的直线距离大于晶圆的直径。

5.根据权利要求2所述的机械手臂,其特征在于,所述第一传感器和/或所述第二传感器为光电传感器或压电传感器。

6.根据权利要求2所述的机械手臂,其特征在于,所述第一传感器邻近所述第一握持部设置,所述第二传感器邻近所述第二握持部设置。

7.根据权利要求1所述的机械手臂,其特征在于,所述机械手臂还包括限位单元,所述限位单元设置于所述第一支撑臂和所述第二支撑臂之间,并用于在所述晶圆的一侧限制所述晶圆的位移。

8.根据权利要求7所述的机械手臂,其特征在于,所述机械手臂还包括通讯连接的感知单元和控制单元;

所述感知单元设置于所述限位单元上,以感知所述晶圆相对于所述机械手臂的位置,并将感知到的位置信息提供给所述控制单元;

所述控制单元与所述限位单元通讯连接,用于根据接收到的所述晶圆相对于所述机械手臂的位置信息,控制所述限位单元的工作状态。

9.根据权利要求8所述的机械手臂,其特征在于,所述感知单元包括第三传感器,所述第三传感器用于感知所述晶圆相对于机械手臂的第三位置,并将感知到的第三位置信息提供给所述控制单元;

当所述控制单元根据接收到的所述第三位置信息确定所述晶圆处于一目标位置时,控制所述限位单元止抵住晶圆的侧面。

10.根据权利要求7所述的机械手臂,其特征在于,所述限位单元包括一挡块,所述挡块具有一吸附面,用于真空吸附所述晶圆的边缘。

11.根据权利要求1所述的机械手臂,其特征在于,所述第一支撑臂的另一端与所述第二支撑臂的另一端铰接,且所述第一支撑臂和所述第二支撑臂能够相对运动。

12.根据权利要求1所述的机械手臂,其特征在于,所述第一握持部和/或所述第二握持部设有一凹槽,所述凹槽用于容置所述晶圆的边缘。

13.一种晶圆传送装置,其特征在于,包括如权利要求1-12中任一项所述的机械手臂。

14.一种晶圆检测机台,其特征在于,包括如权利要求1-12中任一项所述的机械手臂。
