1.一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，该方法包括：步骤一：制备ZnS(en)0.5纳米片；

步骤二：将氨基化合物加入到瓷舟中，放在管式炉中，氮气氛围下升温，在550～600℃加热2～4小时，得到体相g-C3N4粉末；

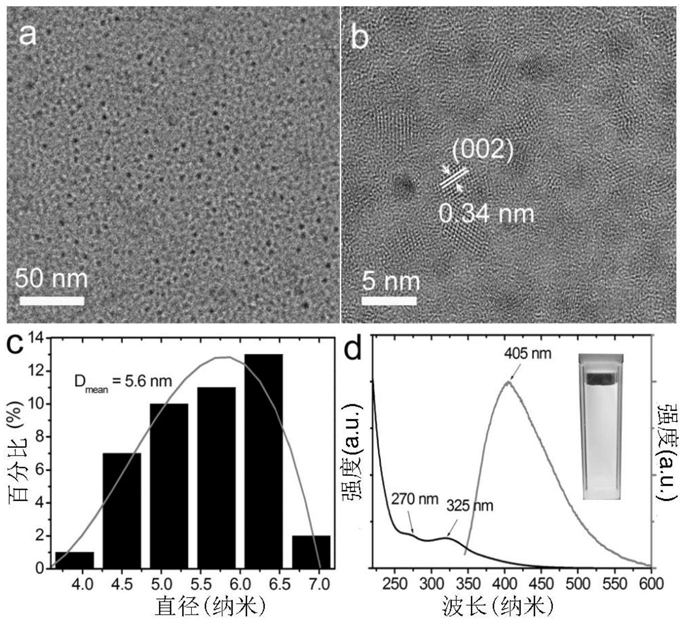

步骤三：将步骤一得到的ZnS(en)0.5纳米片和步骤二得到的g-C3N4粉末混合搅拌，然后在反应釜中进行水热反应，经渗析冻干，得到石墨烯碳化氮量子点修饰的ZnS微米复合材料。

2.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的步骤一具体为：将锌盐和硫脲加入到乙二胺中,搅拌，然后在180～

200℃水热反应10～24h，得到ZnS(en)0.5纳米片。

3.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的锌盐为氯化锌、硝酸锌或乙酸锌。

4.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的步骤二的氨基化合物为三聚氰胺、硫脲、尿素或盐酸氨基脲。

5.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的步骤二的升温速率为2.5～5℃/min。

6.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的ZnS(en)0.5纳米片和g-C3N4粉末的摩尔比为1.0：(0.5～4.0)。

7.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的步骤三的搅拌时间为30～120分钟。

8.根据权利要求1所述的一种石墨烯碳化氮量子点修饰的ZnS微米复合材料的制备方法，其特征在于，所述的步骤三在反应釜中的反应温度为200℃，反应时间为6～12h。

9.根据权利要求1-8任何一项所述的制备方法得到的石墨烯碳化氮量子点修饰的ZnS微米复合材料。

10.根据权利要求9所述的石墨烯碳化氮量子点修饰的ZnS微米复合材料作为光催化剂的应用。
