专利号: 2018100398248
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

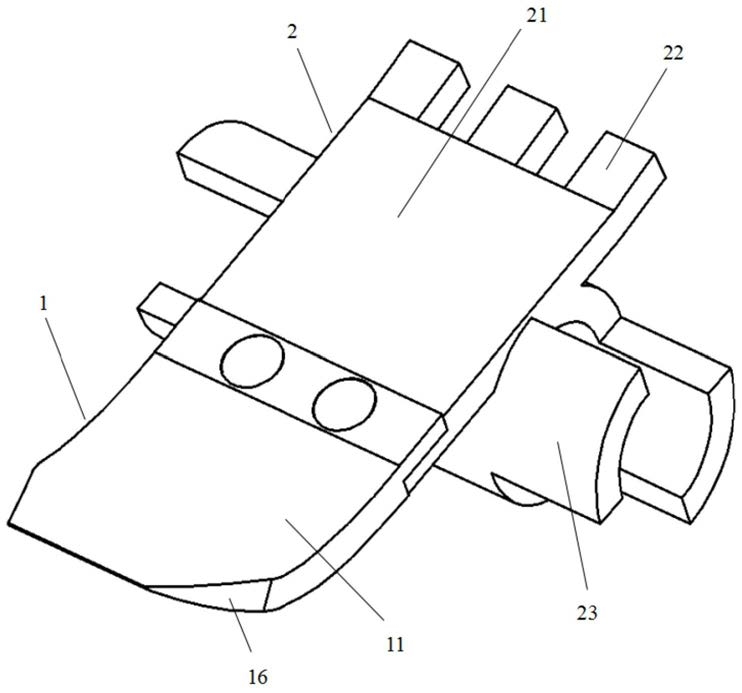

1.一种薯类仿生挖掘铲片,其特征在于:包括铲柄(2),所述铲柄(2)的前端设置有铲尖(1),所述铲尖(1)包括上铲面(11)和下铲面(12);所述上铲面(11)包括仿鼹鼠前爪第一趾外轮廓的曲线段AB和曲线段BC;所述下铲面(12)包括仿鼹鼠第一趾内轮廓的曲线段DE和曲线段EF;所述铲尖(1)的前端设置有复合楔形刃口;

所述复合楔形刃口包括设置在所述曲线段AB前端的主切削刃(13),所述主切削刃(13)与所述曲线段DE前端之间设置成主刀面(15);所述主切削刃(13)的两侧均设置有副切削刃(14)和副刀面(16);

所述主刀面(15)与上铲面(11)之间的夹角位于25°~35°之间;两个所述副切削刃(14)之间的夹角位于25°~35°之间;两个所述副刀面(16)与所述上铲面(11)之间的夹角均位于

80°~90°之间。

2.根据权利要求1所述的薯类仿生挖掘铲片,其特征在于:所述曲线段AB的形状方程为2

y1=-0.012358x1+1.39204448x1+0.621465764,其中x1和y1均为直角坐标系中的坐标值,且

0≤x1≤18.8412。

3.根据权利要求1或2所述的薯类仿生挖掘铲片,其特征在于:所述曲线段BC的形状方程为y2=22.57797094ln(5x2)-80.16552562,其中x2和y2均为直角坐标系中的坐标值,且

18.8412≤x2≤70。

4.根据权利要求1所述的薯类仿生挖掘铲片,其特征在于:所述曲线段DE的形状方程为y3=-0.06147765x32+2.77477391x3+2.81686312,其中x3和y3均为直角坐标系中的坐标值,且0≤x3≤15.4193。

5.根据权利要求1或4所述的薯类仿生挖掘铲片,其特征在于:所述曲线段EF的形状方程为y4=21.7072613ln(5x4)-63.33398672,其中x4和y4均为直角坐标系中的坐标值,且

15.4193≤x4≤66.4777。

6.根据权利要求1所述的薯类仿生挖掘铲片,其特征在于:所述铲柄(2)包括与所述铲尖(1)的后端相连接的铲台(21),所述铲台(21)的后端设置有至少一根栅条(22);所述铲台(21)的下侧设置有连接套筒(23),所述连接套筒(23)的左右两端分别设置有两个对称的四分之一槽,且左右两端的槽相差90°。

7.根据权利要求6所述的薯类仿生挖掘铲片,其特征在于:所述铲台(21)与连接套筒(23)之间设置有加强筋(24)。
