1.一种基于非接触供电技术的逆变系统，其特征在于，包括太阳能电池（1）、DC-AC电能变换器电路（2）、非接触变压器（3）、整流电路（4）、滤波电路（5）和逆变电路（6），太阳能电池（1）与DC-AC电能变换器电路（2）相连接，DC-AC电能变换器电路（2）与非接触变压器（3）相连接，非接触变压器（3）与整流电路（4）相连接，整流电路（4）与滤波电路（5）相连接，滤波电路（5）与逆变电路（6）相连接；所述非接触变压器（3）包括相互耦合的原边线圈和副边线圈，原边线圈与副边线圈之间设有长度大于2mm、可容纳屋面面层或墙面防水材料的间隙；所述DC-AC电能变换器电路（2）将太阳能电池（1）得到的直流电转变为交流电，经非接触变压器（3）的原边线圈以非接触方式传递能量到副边线圈，副边线圈得到交流电传递给整流电路（4）和滤波电路（5）进行整流滤波得到直流电，再由逆变电路（6）逆变成稳定的工频交流电，供给其后的负载使用或将能量传输到电网；

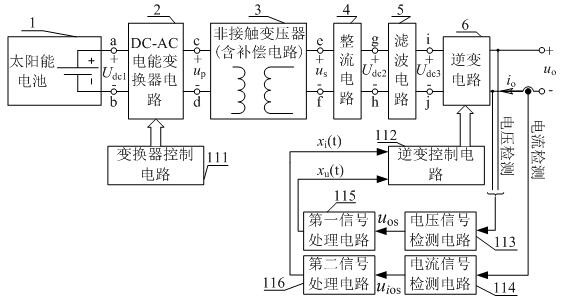

还包括变换器控制电路（111）和逆变控制电路（112），变换器控制电路（111）与DC-AC电能变换器电路（2）相连接；所述逆变控制电路（112）与逆变电路（6）相连接，逆变电路（6）分别与电压信号检测电路（113）和电流信号检测电路（114）相连接，电压信号检测电路（113）与第一信号处理电路（115）相连接，第一信号处理电路（115）与逆变控制电路（112）相连接，电流信号检测电路（114）与第二信号处理电路（116）相连接，第二信号处理电路（116）与逆变控制电路（112）相连接；所述电压信号检测电路（113）将输出电压uo转变为交流低电压信号uos，电流检测电路（114）将输出电流io转变为交流低电压信号uios，电压信号检测电路（113）将处理后的信号传送给第一信号处理电路（115），电流信号检测电路（114）将处理后的信号传送给第二信号处理电路（116），第一信号处理电路（115）将处理后的信号xu(t)传送给逆变控制电路（112），第二信号处理电路（116）将处理后的信号xi(t)传送给逆变控制电路（112）；

基于非接触供电技术的逆变系统的检测方法的步骤如下：

步骤一：逆变电路（6）的输出电压uo经电压信号检测电路（113）滤波与降压得到电压信号uos，第一信号处理电路（115）将正负交变的电压信号uos分两路相乘，得到恒正的信号xu(t)，则xu(t)=k1·uos2=k1·(|uos|sinα)2，第一信号处理电路（115）将信号xu(t)传送到逆变控制电路（112）；其中k1为常数；

步骤二：逆变控制电路（112）将信号xu(t)转换成数字量并存入存储器；从逆变控制电路（112）内部的存储器中取出信号k1·uos2之前T1/4的波形k1·[|uos|sin(α+90°)]2对应的数字量，根据sin2(α)+sin2(α+90°)=1的原理，将二者相加得到输出电压uo平均值的平方：=k1·k2·{(|uos|sinα)2+[|uos|sin(α+90°)]2}，其中，k2为常系数，T1为电压信号uos的周期；

步骤三：设yu(t)= ，eu(t)=  ，将信号xu(t)等间隔采样并存储为序列，每个工

频周期内采样频率设定为400次，采样频率fs定为20kHz；采样周期TS=1/fs，对应的FIR滤波器：

eu (t)=a0·xu(t)+a100·xu(t-100·TS) + a400·xu(t-400·TS)+ a500·xu(t-500·TS)

= xu(t)+ xu(t-100·TS)-xu(t-400·TS)-xu(t-500·TS)；

yu (t) = a0·xu(t)+ a100·xu(t-100·TS) = xu(t)+ xu(t-100·TS)；

其中， 系数a0=a100= 1，a400=a500= -1；

正常工作状态下，电压平均值变化较小，变化差值eu(t)= 始终维持在0V2左右；当系统出现明显电压跌落时，差值eu(t)=  会急剧减小到负值，且信号yu(t)急剧下降；

步骤四：逆变电路（6）的输出电流io经流电信号检测电路（114）将电流转化成电压信号uios，第二信号处理电路（116）将正负交变的电压信号uios分两路进行相乘，得到恒正的信号xi(t)，则xi(t)=k3·uios2= k3·(|uios|sinα)2；第二信号处理电路（116）将信号xi(t)，传送到逆变控制电路（112）；逆变控制电路（112）将信号xi(t)转换成数字量并存入存储器；从逆变控制电路（112）内部的存储器中取出信号xi(t)之前T1/4时刻的波形k3·[|uios|sin(α+

90°)]2对应的数字量，得到输出电流io的平均值平方： =k3·k4·{(|uios|sinα)2+[|uios|sin(α+90°)]2}，其中，k3、k4为常系数；

步骤五：设yi(t)= ，ei(t)= ，将信号xi(t)等间隔采样并存储为序列，每个工频周期内采样频率设定为400次，采样频率fs定为20kHz；采样周期TS=1/fs，对应的FIR滤波器：ei(t)=a0·xi(t)+ a100·xi(t-100·TS) + a400·xi(t-400·TS)+ a500·xi(t-500·TS)

= xi(t)+ xi(t-100·TS)-xi(t-400·TS)-xi(t-500·TS)；

yi (t) = a0·xi(t)+ a100·xi(t-100·TS) = xi(t)+ xi(t-100·TS)；

其中，系数a0=a100= 1，a400=a500= -1；

当出现电流剧增时，信号ei(t)变为正值且信号yi(t)急剧上升；由于信号e(t)不会出现延迟失真，信号ei(t)变为正值可判断为电流增大。

2.根据权利要求1所述的基于非接触供电技术的逆变系统，其特征在于，所述DC-AC电能变换器电路（2）为半桥式变换电路（21）、全桥式变换电路（22）、推挽式变换电路（23）或推挽式自持式变换电路（24）；

所述半桥式变换电路（21）包括电容C1、电容C2、开关管S1和开关管S2，电容C1和电容C2串联连接后的支路与开关管S1与开关管S2串联连接的支路并联连接，电容C1和电容C2的所在支路的两端与太阳能电池（1）的输出端相连接，电容C1和电容C2的中点、开关管S1和开关管S2的中点分别与非接触变压器（3）的输入端相连接；

所述全桥式变换电路（22）包括开关管S3、开关管S4、开关管S5和开关管S6，开关管S3和开关管S4串联连接后的支路与开关管S5与开关管S6串联连接的支路并联连接，开关管S3和开关管S4所在支路的两端分别与太阳能电池（1）的输出端相连接，开关管S3和开关管S4的中点、开关管S5和开关管S6的中点分别与非接触变压器（3）的输入端相连接；

所述推挽式变换电路（23）包括电感L1、分裂电感L2、分裂电感L3、开关管S7和开关管S8，电感L1分别与分裂电感L2和分裂电感L3相连接，分裂电感L2和分裂电感L3采用磁芯耦合、异名端相连，分裂电感L2与开关管S7串联连接，分裂电感L3与开关管S8串联连接，开关管S8与开关管S7并联连接，电感L1、开关管S7分别与太阳能电池（1）的输出端相连接，分裂电感L2与开关管S7的中点、分裂电感L3与开关管S8的中点分别与非接触变压器（3）的输入端相连接；

所述推挽式自持式变换电路（24）包括电感L4、分裂电感L5、分裂电感L6、电阻R1、电阻R2、电容C3、电容C4、开关管S9和开关管S10，电感L4分别与分裂电感L5、分裂电感L6相连接，分裂电感L5和分裂电感L6采用磁芯耦合、异名端相连；分裂电感L5与开关管S9串联连接，分裂电感L6与开关管S10串联连接；分裂电感L5与开关管S9的中点分别与电容C3与电阻R1相连接，电容C3与电阻R1并联连接后与开关管S10的基极相连接，分裂电感L6与开关管S10的中点分别与电容C4与电阻R2相连接，电容C4与电阻R2并联连接后与开关管S9的基极相连接，分裂电感L5与开关管S9的串联电路和分裂电感L6与开关管S10的串联电路并联连接；电感L4、开关管S9分别与太阳能电池（1）的输出端相连接，分裂电感L5与开关管S9的中点、分裂电感L6与开关管S10的中点分别与非接触变压器（3）的输入端相连接。

3.根据权利要求1所述的基于非接触供电技术的逆变系统，其特征在于，所述非接触变压器（3）包含有补偿电路，非接触变压器（3）为串-串联谐振电路（31）、串-并联谐振电路（32）、并-串联谐振电路（33）或并-并联谐振电路（34）；

所述串-串联谐振电路（31）包括电容CP1、电感LP1、电容CS1和电感LS1，电容CP1和电感LP1串联连接，电容CS1和电感LS1串联连接，电感LP1和电感LS1通过电磁耦合连接；电容CP1和电感LP1所在支路的两端分别与DC-AC电能变换器电路（2）的输出端相连接，电容CS1和电感LS1所在支路的两端分别与整流电路（4）的输入端相连接；

所述串-并联谐振电路（32）包括电容CP2、电感LP2、CS2和电感LS2，电容CP2和电感LP2串联连接，电容CS2和电感LS2并联连接，电感LP2和电感LS2通过电磁耦合连接；电容CP2和电感LP2所在支路的两端分别与DC-AC电能变换器电路（2）的输出端相连接，电感LS2的两端分别与整流电路（4）的输入端相连接；

所述并-串联谐振电路（33）包括电容CP3、电感LP3、CS3和电感LS3，电容CP3和电感LP3并联连接，电容CS3和电感LS3串联连接，电感LP3和电感LS3通过电磁耦合连接；电感LP3的两端分别与DC-AC电能变换器电路（2）的输出端相连接，电容CS3和电感LS3所在支路的两端分别与整流电路（4）的输入端相连接；

所述并-并联谐振电路（34）包括电容CP4、电感LP4、CS4和电感LS4，电容CP4和电感LP4并联连接，电容CS4和电感LS4并联连接，电感LP4和电感LS4通过电磁耦合连接；电感LP4的两端分别与DC-AC电能变换器电路（2）的输出端相连接，电感LS4的两端分别与整流电路（4）的输入端相连接。

4.根据权利要求1所述的基于非接触供电技术的逆变系统，其特征在于，所述整流电路（4）为倍压整流电路（41）或全波整流电路（42）；

所述倍压整流电路（41）包括二极管D41、二极管D42、电容C41和电容C42，二极管D41和二极管D42串联连接，电容C41和电容C42串联连接，二极管D41和二极管D42的中点、电容C41和电容C42的中点分别与非接触变压器（3）的输出端相连接；电容C41与二极管D41连接，电容C42与二极管D42连接，电容C41与二极管D41的中点、电容C42与二极管D42的中点分别与滤波电路（5）的输入端相连接；

所述全波整流电路（42）包括二极管D43、二极管D44、二极管D45和二极管D46，二极管D43和二极管D44串联连接，二极管D45和二极管D46串联连接，二极管D43与二极管D45连接，二极管D44与二极管D46连接，二极管D43和二极管D44的中点、二极管D45和二极管D46的中点分别与非接触变压器（3）的输出端相连接，二极管D43和二极管D45的中点、二极管D44和二极管D46的中点分别与滤波电路（5）的输入端相连接。

5.根据权利要求1所述的基于非接触供电技术的逆变系统，其特征在于，所述滤波电路（5）为第一滤波电路（51）、第二滤波电路（52）、第三滤波电路（53）、第四滤波电路（54）、第五滤波电路（55）或第六滤波电路（56）；

所述第一滤波电路（51）包括电容C51，整流电路（4）的输出端与电容C51的两端相连接，电容C51的两端与逆变电路（6）的输入端相连接；

所述第二滤波电路（52）包括电感L51、电感L52和电容C52，电感L51和电感L52的同名端分别与整流电路（4）的输出端相连接，电感L51和电感L52的异名端分别与电容C52的两端相连接，电感L51和电感L52构成互感电路，电容C52的两端分别与逆变电路（6）的输入端相连接；

所述第三滤波电路（53）包括电容C53、电感L53、电感L54和电容C54，电容C53的两端分别与电感L53和电感L54的同名端相连接，电感L53和电感L54的异名端分别与电容C54的两端相连接，电感L53和电感L54构成互感电路，电容C53分别与整流电路（4）的输出端相连接，电容C54的两端分别与逆变电路（6）的输入端相连接；

所述第四滤波电路（54）包括电感L55和电容C55，电感L55和电容C55串联连接，电感L55和电容C55分别与整流电路（4）的输出端相连接，电容C55的两端分别与逆变电路（6）的输入端相连接；

所述第五滤波电路（55）包括电容C56、电感L56和电感L57，电感L56、电容C56和电感L57依次串联连接，电容C56的两端分别与整流电路（4）的输出端相连接，电感L56和电感L57分别与逆变电路（6）的输入端相连接；

所述第六滤波电路（56）包括电感L58和电容C57，电感L58和电容C57串联连接，电容C57的两端分别与整流电路（4）的输出端相连接，电感L58和电容C57分别与逆变电路（6）的输入端相连接。

6.根据权利要求1所述的基于非接触供电技术的逆变系统，其特征在于，所述逆变电路（6）为全桥式逆变电路（61）、三相全桥式逆变电路（62）、推挽式逆变电路（63）或半桥式逆变电路（64）；

所述全桥式逆变电路（61）包括开关管S61、开关管S63、开关管S62和开关管S64，开关管S61和开关管S62串联连接形成一个支路，开关管S63和开关管S64串联连接形成一个支路，两个支路并联连接；滤波电路（5）的输出端与开关管S61和开关管S62所在的支路相连接，开关管S61和开关管S62的中点、开关管S63和开关管S64的中点作为逆变电路（6）的输出端；

所述三相全桥式逆变电路（62）包括开关管S65、开关管S66、开关管S67、开关管S68、开关管S69和开关管S70，开关管S65和开关管S66串联连接形成一个支路，开关管S67和开关管S68串联连接形成一个支路，开关管S69和开关管S70串联连接形成一个支路，三个支路并联连接；滤波电路（5）的输出端与开关管S65和开关管S66所在的支路相连接，开关管S65和开关管S66的中点、开关管S67和开关管S68的中点、开关管S69和开关管S70的中点分别作为逆变电路（6）的三个输出端；

所述推挽式逆变电路（63）包括电感L61、分裂电感L62、分裂电感L63、开关管S71和开关管S72，电感L61分别与分裂电感L62和分裂电感L63相连接，分裂电感L62和分裂电感L63采用磁芯耦合、异名端相连，分裂电感L62与开关管S71串联连接，分裂电感L63与开关管S72串联连接，分裂电感L62与开关管S71的串联电路和分裂电感L63与开关管S72的串联电路并联连接；电感L61、开关管S77分别与滤波电路（5）的输出端相连接，分裂电感L62与开关管S71的中点、分裂电感L63与开关管S72的中点分别作为逆变电路（6）的输出端；

所述半桥式逆变电路（64）包括电容C61、电容C62、开关管S73和开关管S74，电容C61和电容C62串联连接形成一个支路，开关管S73和开关管S74串联连接一个支路，两个支路并联连接；

滤波电路（5）的输出端与电容C61和电容C62所在支路的两端相连接，电容C61和电容C62的中点、开关管S73和开关管S74的中点分别作为逆变电路（6）的输出端。

7.根据权利要求2-6中任一项所述的基于非接触供电技术的逆变系统，其特征在于，包括太阳能电池（1）、半桥式变换电路（21）、串-串联谐振电路（31）、倍压整流电路（41）、第一滤波电路（51）和全桥式逆变电路（61），所述太阳能电池（1）的输出端点a与半桥式电路（21）的电容C1连接、输出端点b与半桥式电路（21）的电容C2连接，半桥式电路（21）的电容C1和电容C2的中点通过端点c与串-串联谐振电路（31）的电感LP1连接，开关管S1和开关管S2的中点通过端点d与电容CP1连接，电容CS1通过端点e与倍压整流电路（41）的电容C41和电容C42的中点连接，电感LS1通过端点f与倍压整流电路（41）的二极管D41和二极管D42的中点连接，电容C41和二极管D41的中点通过端点g、电容C42和二极管D42的中点通过端点h分别与第一滤波电路（51）的电容C51的两端连接，电容C51的两端通过端点i与全桥式逆变电路（61）的开关管S61和开关管S63的中点连接、通过端点j与全桥式逆变电路（61）的开关管S62和开关管S64的中点连接，开关管S63和开关管S64的中点作为输出端点k，开关管S61和开关管S62的中点作为输出端点m。
