专利号: 2018100525953
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

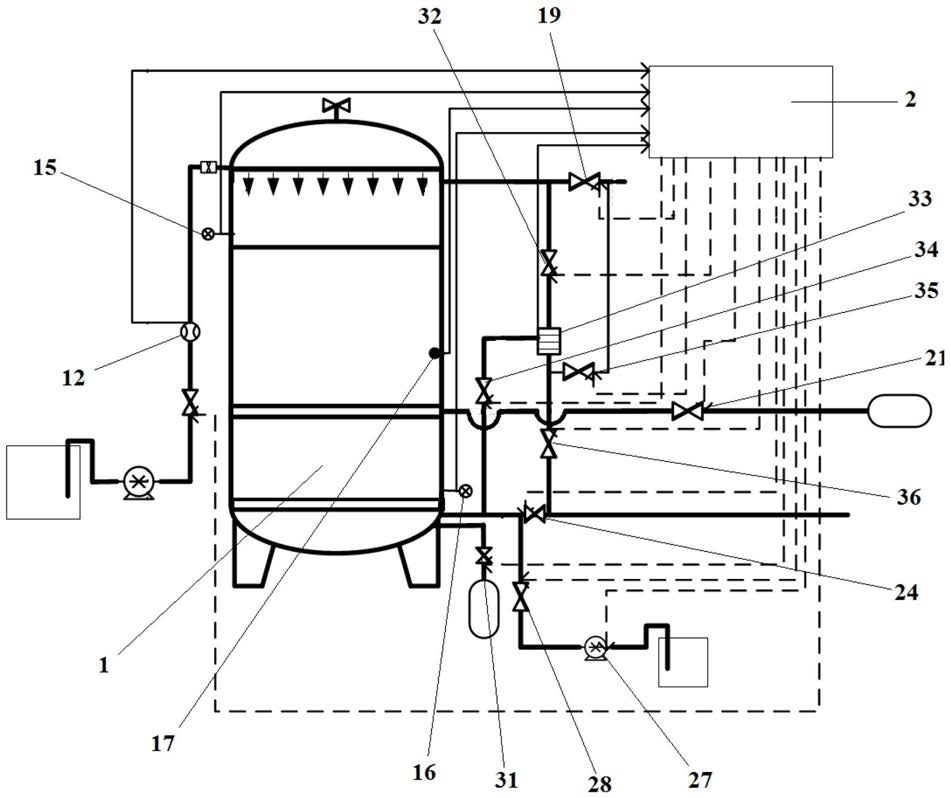

1.一种高效同步去除水中高浓度氨氮、铁、锰的装置,包括主体罐(1)和自动控制器(2),其特征在于:所述的主体罐(1)包括顶板(11)、侧板(12)和底板(13)组成的罐体,主体罐(1)内靠近顶板(11)的位置安装有布水器(3),主体罐(1)内靠近底板(13)的位置安装有布水布气器(4),布水器(3)和布水布气器(4)将主体罐(1)从顶部到底部依次分割为布水室(5)、过滤室(6)和集水室(7),顶板(11)和布水器(3)之间为布水室(5),布水器(3)和布水布气器(4)之间为过滤室(6),布水布气器(4)和底板(13)之间为集水室(7);

所述的布水室(5)与进水管(8)相连通,所述的进水管(8)上依次安装有原水池(9)、进水泵(10)、进水阀(11)、电磁流量计(12)和射流器(13),射流器(13)靠近布水室(5);

所述的过滤室(6)内铺设有柱体滤床(14),所述的过滤室(6)的上部侧壁安装有上压力计(15),所述的过滤室(6)的下部侧壁安装有下压力计(16),所述的过滤室(6)的中部侧壁安装有溶解氧在线检测仪(17);

所述的过滤室(6)的上部侧壁安装有溢流管(18),溢流管(18)上安装有泄水阀(19);

所述的过滤室(6)的下部内安装有逆流充氧器(20),逆流充氧器(20)与逆流充氧进气阀(21)和逆流充氧空气压缩机(22)相连通;

所述的集水室(7)与排水管(23)相连通,排水管(23)上安装有排水阀(24);所述的集水室(7)与反冲洗水管(25)相连通,反冲洗水管(25)上依次安装有反冲洗水池(26)、反冲洗水泵(27)和反冲洗进水阀(28),反冲洗进水阀(28)靠近集水室(7);所述的集水室(7)与反冲洗气管(29)相连通,反冲洗气管(29)上依次安装有反冲洗空气压缩机(30)和反冲洗进气阀(31),反冲洗进气阀(31)靠近集水室(7);

所述的过滤室(6)的上部通过过滤室浊度仪进水阀(32)与在线浊度仪(33)相连,所述的集水室(7)通过集水室浊度仪进水阀(34)与在线浊度仪(33)相连,在线浊度仪(33)通过浊度仪出水泄水阀(35)与溢流管(18)相连通,在线浊度仪(33)通过浊度仪出水排水阀(36)与排水管(23)相连通;

所述的自动控制器(2)的输入端与电磁流量计(12)、上压力计(15)、下压力计(16)、溶解氧在线检测仪(17)和在线浊度仪(33)相连,所述的自动控制器(2)的输出端与进水阀(11)、泄水阀(19)、逆流充氧进气阀(21)、排水阀(24)、反冲洗水泵(27)、反冲洗进水阀(28)、反冲洗进气阀(31)、过滤室浊度仪进水阀(32)、集水室浊度仪进水阀(34)、浊度仪出水泄水阀(35)和浊度仪出水排水阀(36)相连。

2.如权利要求1所述的的装置,其特征在于,所述的布水室(5)的顶部安装有自动排气阀(37)。

3.如权利要求1所述的的装置,其特征在于,所述的柱体滤床(14)分上下两层,下层为承托层,承托层填充高度为20cm~30cm的鹅卵石,鹅卵石的直径为1~2cm;上层为滤料层,滤料层填充高度为80cm~160cm的滤料,滤料的直径为1~2mm。

4.如权利要求3所述的的装置,其特征在于,所述的滤料层填充高度为125cm~140cm的滤料。

5.如权利要求3所述的的装置,其特征在于,所述的滤料为催化氧化活性滤料。

6.如权利要求1所述的的装置,其特征在于,所述的逆流充氧器(20)设置在距离柱体滤床(14)的表层滤料2/3柱体滤床(14)高度的位置处。

7.如权利要求1所述的的装置,其特征在于,所述的逆流充氧器(20)中采用微孔曝气管出气。

8.一种高效同步去除水中高浓度氨氮、铁、锰的方法,其特征在于,该方法采用如权利要求1至7任一权利要求所述的高效同步去除水中高浓度氨氮、铁、锰的装置。

9.如权利要求8所述的方法,其特征在于,该方法具体包括如下工艺:

第一,原水中污染物浓度分别为:氨氮:5.1~6mg/L,铁:2.5~3mg/L,锰:2.0~3.0mg/L;

第二,原水的水温范围为6~30℃;

第三,主体罐的过滤速率为8~12m/h;

第四,射流器对进水管中的原水充氧后,使原水中溶解氧的浓度达到7mg/L;

第五,逆流充氧器的曝气量为50~70mL/min。
