1.一种以酪蛋白为生物模板制备球形钙钛矿催化剂的方法，其特征在于包括以下步骤：

(1)将酪蛋白溶于去离子水中，然后加入氨水搅拌溶解得到酪蛋白混合液；其中酪蛋白、去离子水和氨水的混合比例为0.1g：20-60mL：1-10mL；

(2)称取一定质量的柠檬酸和总金属盐，溶于去离子水中得到柠檬酸和总金属盐的混合溶液；其中柠檬酸与总金属盐的比例为10mol：1mol，总金属盐为硝酸镧和硝酸锰按摩尔比1:1混合而成或者总金属盐为硝酸镧和硝酸铁按摩尔比1:1混合而成；

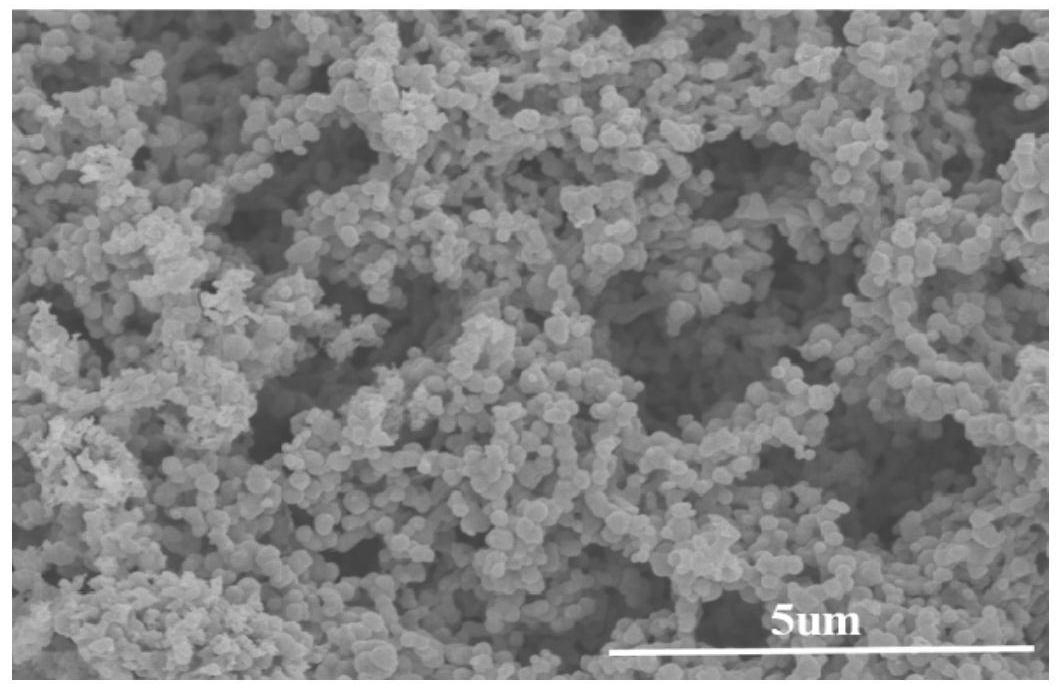

(3)在搅拌条件下，将柠檬酸和总金属盐的混合溶液按体积比3:20的比例滴加到酪蛋白混合液中，置于60-100℃水浴锅中0.5-2h，并置于鼓风干燥箱中制得干凝胶，将干凝胶置于马弗炉中以2℃/min的速率升温至600-750℃进行煅烧，保温3h，即得到球形钙钛矿催化剂。
