专利号: 2018100532270
申请人: 安徽极光照明工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

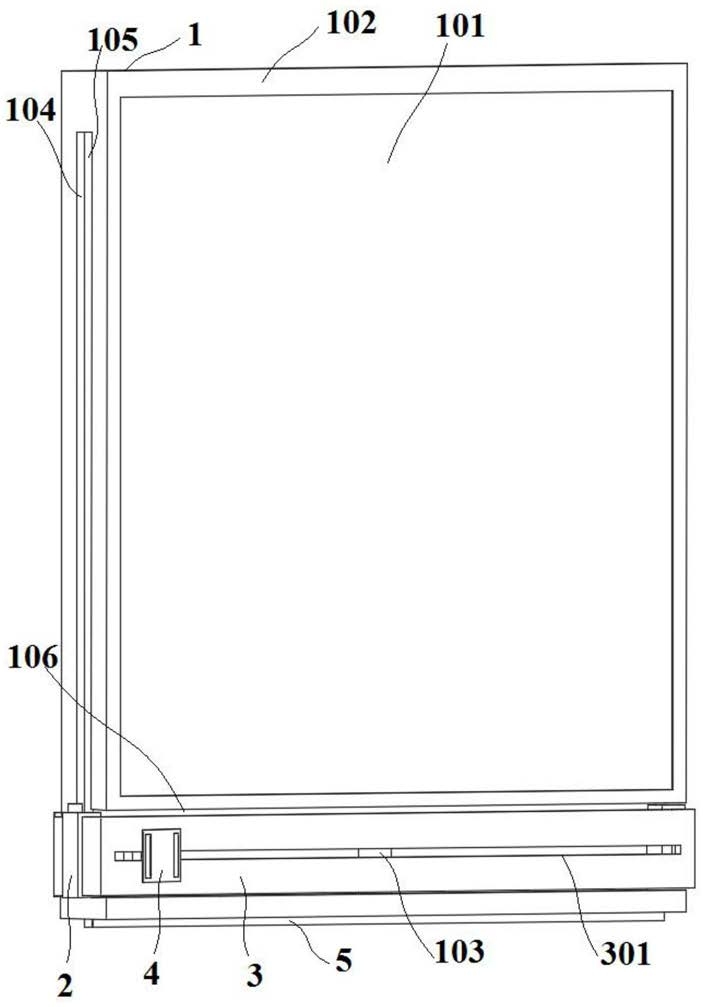

1.一种用于LED透明屏广告牌的清洗装置,其特征在于:包括广告牌(1)和喷洗装置(4);

所述广告牌(1)包括LED透明屏(101)和透明屏外框(102);所述LED透明屏(101)周侧面与透明屏外框(102)内表面固定连接;所述透明屏外框(102)一相对侧表面分别开有一槽道(104);所述槽道(104)内表面与丝杆(105)活动连接;所述透明屏外框(102)一表面开有一凹槽(106);所述凹槽(106)内表面固定有一伺服电机(103);所述伺服电机(103)的输出轴通过传送带(5)与丝杆(105)一端传动连接;

所述丝杆(105)周侧面与升降柱(2)的圆形贯穿孔(201)螺纹连接;两所述升降柱(2)的矩形贯穿孔(202)分别与支撑架(3)两端的滑块(302)滑动连接;

所述支撑架(3)一表面开有一第一矩形孔(301);所述第一矩形孔(301)与喷洗装置(4)滑动配合;

所述喷洗装置(4)包括滑动座(401)、外转子电机(402)、电动喷雾头(403)和毛刷板(404);所述滑动座(401)一表面开有若干第二矩形孔(405);所述第二矩形孔(405)内壁固定连接有外转子电机(402)的转轴;所述滑动座(401)一表面阵列有一排电动喷雾头(403);

所述滑动座(401)一表面固定连接有若干毛刷板(404)。

2.根据权利要求1所述的一种用于LED透明屏广告牌的清洗装置,其特征在于,所述升降柱(2)一表面开有一圆形贯穿孔(201);所述圆形贯穿孔(201)内表面开有螺纹;所述升降柱(2)一表面固定连接有一电机(203);所述电机(203)一端设置有一齿轮转轴(204);所述升降柱(2)一表面开有圆形盲孔(205);所述齿轮转轴(204)周侧面与圆形盲孔(205)配合;

所述升降柱(2)一侧面开有一矩形贯穿孔(202);所述齿轮转轴(204)与滑块(302)的齿槽啮合。

3.根据权利要求1所述的一种用于LED透明屏广告牌的清洗装置,其特征在于,所述支撑架(3)两端分别固定有一滑块(302);所述滑块(302)一表面开有齿槽;所述滑块(302)为“凸”型结构;两所述滑块(302)一表面分别设置有一触动开关(303)。

4.根据权利要求1所述的一种用于LED透明屏广告牌的清洗装置,其特征在于,所述滑动座(401)为“H”型结构;所述滑动座(401)包括限位块(406);所述限位块(406)周侧面与第一矩形孔(301)内壁滑动配合;所述滑动座(401)内部开有储水腔;所述滑动座(401)一表面设置有进水口(407)。
