专利号: 2018100565382
申请人: 林红英
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

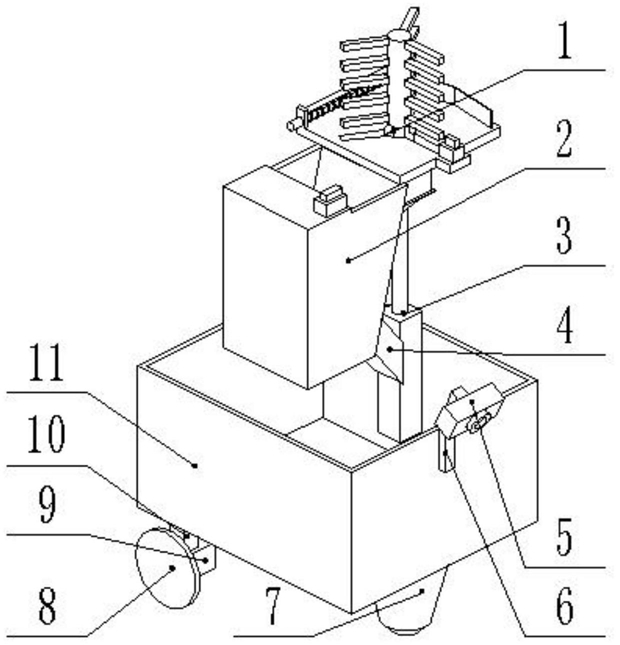

1.一种环保清洁用室内蜘蛛网清理装置,包括清理装置、滑落通道、液压缸、第一支架、智能相机、相机支架、万向轮、右轮、第一电动机、第一电动机基座、车厢、固定螺栓、第二电动机基座、第二电动机、左轮、第二支架、第一超声波传感器、第三电动机基座、第二超声波传感器、控制器和第三支架,其特征在于:所述清理装置与第三电动机基座相连接,所述滑落通道与第一支架固定连接,所述液压缸与第三电动机基座相连接,所述智能相机通过相机支架与车厢固定连接,所述第一支架与液压缸固定连接,所述万向轮与车厢固定连接,所述右轮与第一电动机固定连接,所述第一电动机与第一电动机基座固定连接,所述第一电动机基座与车厢固定连接,所述固定螺栓与车厢相连接,所述第二电动机与左轮固定连接,所述第二电动机基座与车厢固定连接,所述第二支架与滑落通道固定连接,所述第一超声波传感器与第二支架固定连接,所述第二超声波传感器与清理装置固定连接,所述控制器与车厢固定连接,所述第三支架与滑落通道固定连接,其位置位于清理装置的下方。

2.如权利要求1所述的环保清洁用室内蜘蛛网清理装置,其特征在于:所述清理装置包括传动轴、光电传感器、光电传感器基座、拨片、丝杠基座、丝杠螺母、丝杠、滑轨、第四电动机基座、第四电动机、清除板、拨杆和第三电动机,所述传动轴与拨片固定连接,所述光电传感器与光电传感器基座固定连接,其位置位于光电传感器基座的上方,所述光电传感器基座与清除板固定连接,其位置位于清除板上方,所述拨片与清除板相连接,所述丝杠基座与滑轨相连接,其位置位于清除板的上方,所述丝杠螺母与滑轨固定连接,所述丝杠与第四电动机基座相连接,其位置位于清除板的上方,所述第四电动机与第四电动机基座固定连接,其位置位于清除板的上方,所述第三电动机与传动轴相连接,其位置位于传动轴的下方。

3.如权利要求1所述的环保清洁用室内蜘蛛网清理装置,其特征在于:所述滑落通道为方筒结构,其上端开口大于下端开口,其上部安装有长方体结构。

4.如权利要求2所述的环保清洁用室内蜘蛛网清理装置,其特征在于:所述清理装置的拨片为V型结构,其开口角度为170度。
