1.一种沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：包括以下步骤：(1)将聚偏氟乙烯干燥后放入聚乙烯醇溶液中浸泡；

(2)将浸泡后的聚偏氟乙烯先放入聚乙烯亚胺溶液浸渍，清洗，然后放入沸石咪唑酯骨架溶液浸渍，清洗，最后放入聚丙烯酸溶液，得沸石咪唑酯骨架/聚偏氟乙烯杂化膜；

(3)所述聚偏氟乙烯的形状呈中空管状，聚偏氟乙烯的长度是30-35cm，聚偏氟乙烯的长径比是300-350。

2.根据权利要求1所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：在步骤(1)中，聚偏氟乙烯放入聚乙烯醇溶液中浸泡的时间是6-24h。

3.根据权利要求1所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：在步骤(2)中，聚偏氟乙烯放入聚乙烯亚胺溶液的浸渍时间是1-4h。

4.根据权利要求1所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：在步骤(2)中，聚偏氟乙烯放入聚丙烯酸溶液的浸渍时间是0.5-2h。

5.根据权利要求1所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：在步骤(2)中，聚偏氟乙烯放入沸石咪唑酯骨架溶液浸渍的浸渍时间是0.5-2h。

6.根据权利要求1-5任一项所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：在步骤(2)中，沸石咪唑酯骨架溶液是ZIF-67溶液或ZIF-8溶液。

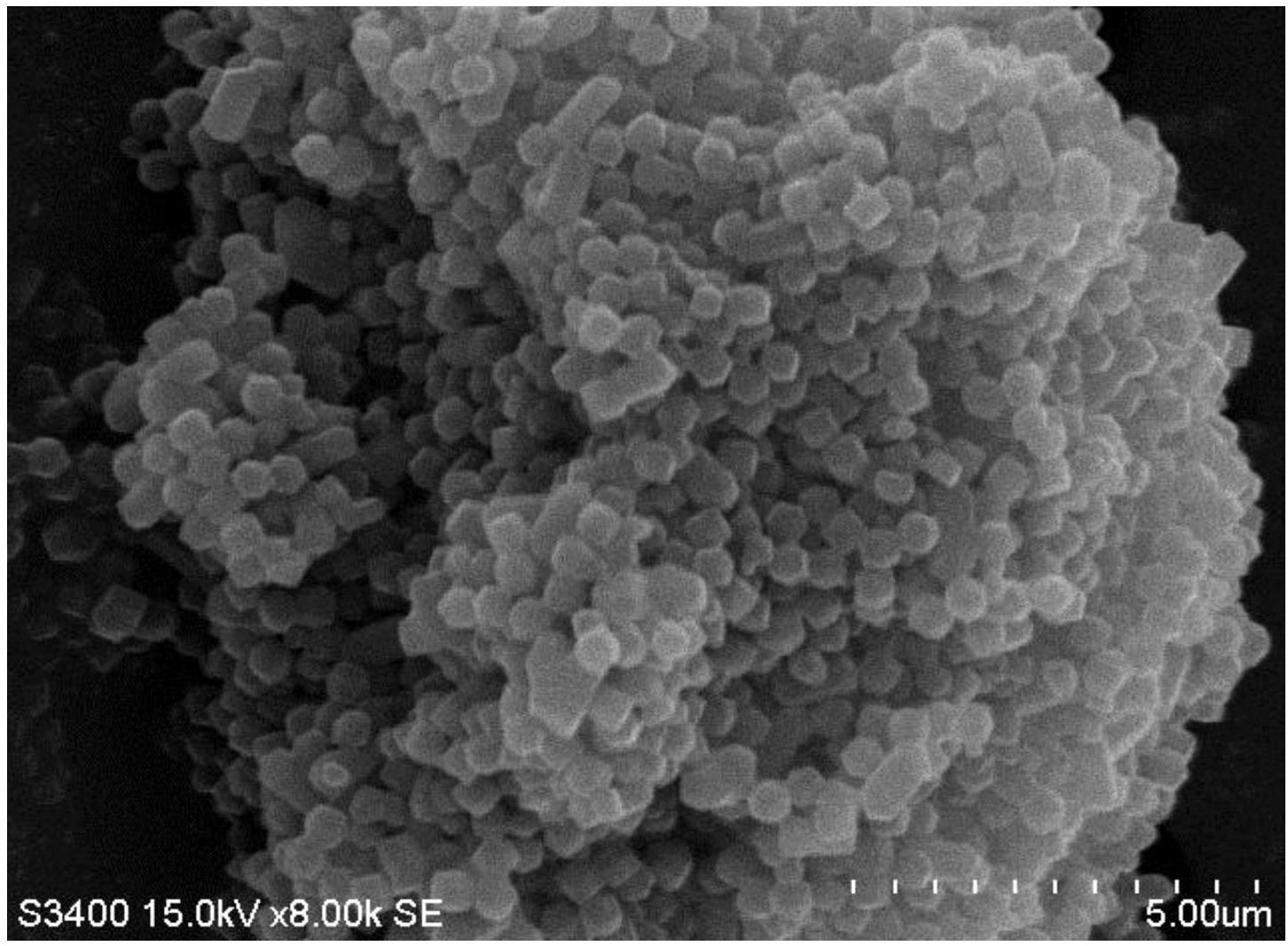

7.根据权利要求6所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：ZIF-67溶液的制备方法包括如下步骤：将六水合硝酸钴与2-甲基咪唑分别溶于甲醇，分别得六水合硝酸钴的甲醇溶液与2-甲基咪唑的甲醇溶液，2-甲基咪唑的甲醇溶液进行搅拌并超声，超声时间为30min，然后将2-甲基咪唑的甲醇溶液与六水合硝酸钴的甲醇溶液混匀，静置24h，离心后得ZIF-67，将ZIF-67溶于甲醇溶液，得ZIF-67溶液；

ZIF-8溶液的制备方法包括如下步骤：将硝酸锌与2-甲基咪唑分别溶于甲醇，分别得硝酸锌的甲醇溶液与2-甲基咪唑的甲醇溶液，2-甲基咪唑的甲醇溶液进行搅拌并超声，超声时间为30min，然后将2-甲基咪唑的甲醇溶液与硝酸锌的甲醇溶液混匀，静置48h，离心后得ZIF-8，将ZIF-8溶于甲醇溶液，得ZIF-8溶液。

8.根据权利要求7所述沸石咪唑酯骨架/聚偏氟乙烯杂化膜的制备方法，其特征在于：ZIF-67溶液的制备方法与ZIF-8溶液的制备方法中的离心均采用离心机进行离心，离心时间均为30min，离心机的转速均为8000r/min。
