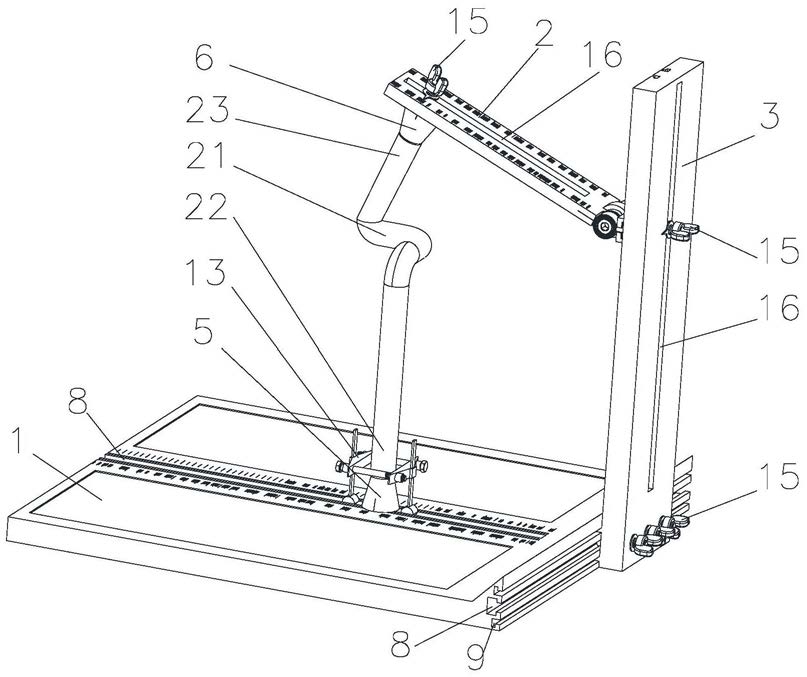

1.一种检测弯管空间角度的量具，其特征在于：包括底座(1)、测量摆臂(2)和垂直且滑动设置在底座(1)上的支架(3)，所述底座(1)上滑动设置有用于将弯管(21)的定位端(22)垂直定位在底座(1)上的第一定位装置和用于将弯管(21)的定位端(22)夹紧的夹紧装置，所述夹紧装置的夹紧中心与弯管(21)的定位端(22)轴线重合，所述第一定位装置靠近或远离支架(3)滑动，所述支架(3)上上下滑动设置有矩形台(4)，所述测量摆臂(2)的一端铰接在矩形台(4)上，所述测量摆臂(2)的底面滑动设置有用于将弯管(21)的待测端(23)垂直定位在测量摆臂(2)上的第二定位装置。

2.根据权利要求1所述的检测弯管空间角度的量具，其特征在于：所述第一定位装置包括与弯管(21)的定位端(22)配合的第一锥形台(5)，所述第一锥形台(5)的轴线垂直于底座(1)的顶面。

3.根据权利要求2所述的检测弯管空间角度的量具，其特征在于：所述第二定位装置包括与弯管(21)的待测端(23)配合的第二锥形台(6)，所述第二锥形台(6)的轴线垂直与测量摆臂(2)的底面垂直。

4.根据权利要求3所述的检测弯管空间角度的量具，其特征在于：所述夹紧装置包括设置在第一锥形台(5)两侧的夹紧座(7)，所述底座(1)上开设有T型槽(8)，所述第一锥形台(5)上设置有锁紧螺钉(11)，所述夹紧座(7)的底部和与锁紧螺钉(11)配合的螺母均滑动设置在T型槽(8)内，所述夹紧座(7)上固定有立杆(12)，所述立杆(12)上滑动套设有夹紧块(13)，所述夹紧块(13)的两侧对称设置有两个紧固螺栓(14)，所述紧固螺栓(14)穿过两个所述夹紧块(13)并将夹紧块(13)夹紧。

5.根据权利要求4所述的检测弯管空间角度的量具，其特征在于：所述底座(1)上开设有两个L型槽(9)，两个所述L型槽(9)对称分布于T型槽(8)的两侧，所述第一锥形台(5)的下方固定有两个与L型槽(9)配合的L型滑块(10)。

6.根据权利要求5所述的检测弯管空间角度的量具，其特征在于：所述底座(1)的侧面也开设有T型槽(8)和对称分布于T型槽(8)两侧的L型槽(9)，所述支架(3)的下部设置有至少两个所述锁紧螺钉(11)，所述锁紧螺钉(11)的头部滑动设置在T型槽(8)，所述锁紧螺钉(11)的尾部螺纹连接有锁紧手柄(15)，所述支架(3)的侧面固定有与L型槽(9)配合的所述L型滑块(10)。

7.根据权利要求5所述的检测弯管空间角度的量具，其特征在于：所述支架(3)上贯穿有锁紧槽(16)，所述锁紧槽(16)的两侧也对称分布有所述L型槽(9)，所述矩形台(4)的侧面固定有与L型槽(9)配合的所述L型滑块(10)，所述矩形台(4)上设置有所述锁紧螺钉(11)，所述锁紧螺钉(11)滑动设置在锁紧槽(16)内并穿过锁紧槽(16)，所述锁紧螺钉(11)的尾部连接有所述锁紧手柄(15)，所述锁紧螺钉(11)上套设有滑槽垫片(17)，所述滑槽垫片(17)上具有与锁紧槽(16)的两内壁配合的防转片。

8.根据权利要求5所述的检测弯管空间角度的量具，其特征在于：所述测量摆臂(2)上也贯穿有所述锁紧槽(16)，所述锁紧槽(16)的两侧对称分布有所述L型槽(9)，所述第二锥形台(6)的底面固定有与L型槽(9)配合的所述L型滑块(10)，所述第二锥形台(6)上设置有所述锁紧螺钉(11)，所述锁紧螺钉(11)滑动设置在锁紧槽(16)内并穿过锁紧槽(16)，所述锁紧螺钉(11)的尾部连接有所述锁紧手柄(15)，所述锁紧螺钉(11)上套设有滑槽垫片(17)，所述滑槽垫片(17)上具有与锁紧槽(16)的两内壁配合的防转片。

9.根据权利要求1或7所述的检测弯管空间角度的量具，其特征在于：所述矩形台(4)的两侧开设有T型滑槽(18)，两个所述T型滑槽(18)内均滑动设置有夹紧轴套(19)，所述测量摆臂(2)的底端固定设置有转动轴套(20)，所述转动轴套(20)位于两个所述夹紧轴套(19)之间，所述锁紧螺钉(11)穿过转动轴套(20)和两个所述夹紧轴套(19)用于将转动轴套(20)夹紧。

10.根据权利要求9所述的检测弯管空间角度的量具，其特征在于：所述夹紧轴套(19)的外侧面上设置有一周的角度刻度，所述角度刻度以转动轴套(20)的转动中心为圆心，所述测量摆臂(2)的侧面设置有与角度刻度配合的指针。
