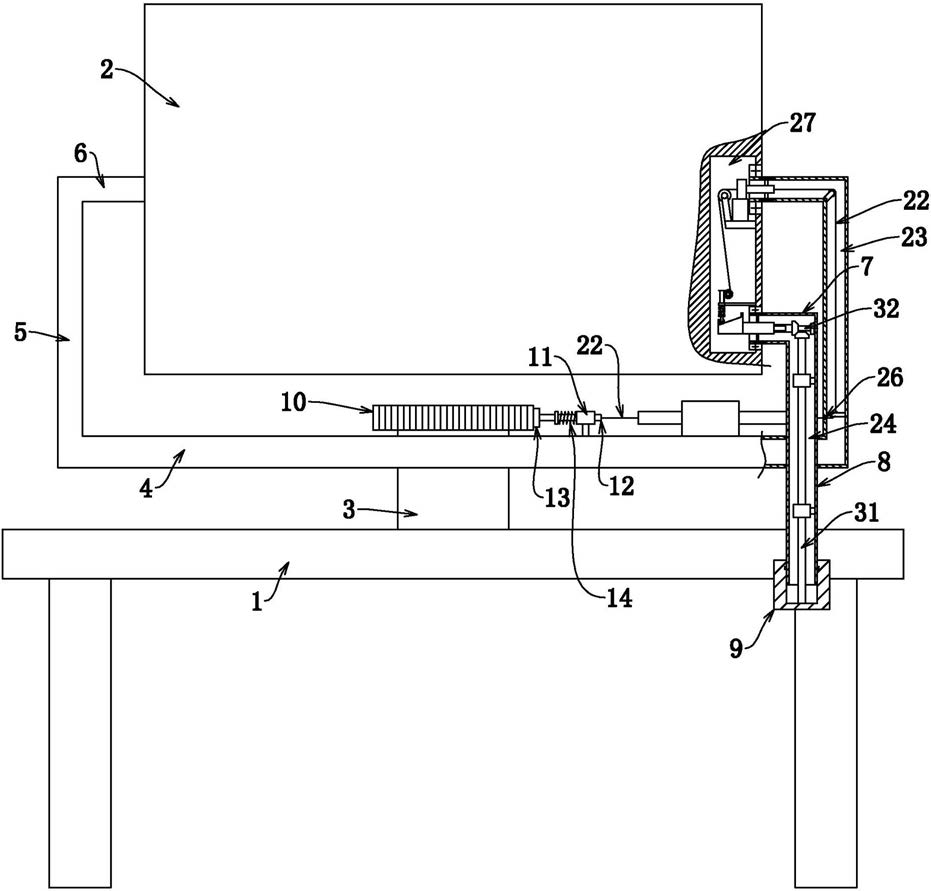

1.一种电路数值模拟实验装置，包括实验桌（1）和置于实验桌（1）上方的实验台面板（2），其特征在于，所述实验桌（1）上端中间位置固定有支撑柱（3），所述支撑住（3）上转动连接有水平放置的旋转台（4），所述旋转台（4）上端安装有两个竖向的支撑杆（5），两所述支撑杆（5）分别朝着相向的方向伸出有水平的横杆（6），所述试验台面板（2）两端分别转动安装在两个横杆（6）上，所述横杆（6）下方的试验台面板（2）侧壁上转动连接有横向的套杆（7），所述套杆（7）连接有与其垂直设置的操作杆（8），操作杆（8）的自由端转动连接有操作旋钮（9），所述支撑柱（5）上端套固有置于旋转台（4）上方的定位齿轮（10），所述旋转台（4）上固定有第一固定座（11），所述第一固定座（11）内朝着定位齿轮（10）轴向滑动连接有第一滑杆（12），所述第一滑杆（12）面朝定位齿轮（10）的一端固定有和定位齿轮（10）配合的定位片（13），第一滑杆（12）和第一固定座（11）之间连接有将定位片（13）压在定位齿轮（10）上的弹簧（14），所述第一滑杆（12）经过传动装置连接在操作旋钮（9）上，使得操作旋钮（9）可以控制定位片（13）脱离定位齿轮（10），所述套杆（7）上套装有第一锥齿轮（15），所述第一锥齿轮（15）上方啮合有第二锥齿轮（16），所述第二锥齿轮（16）上固定有竖向的第一螺杆（17），所述第一螺杆（17）转动连接在试验台面板（2）上，所述第一螺杆（17）上旋拧有竖向滑动连接在试验台面板（2）上的第一螺母（18），所述第一螺母（18）连接有竖向滑动连接在试验台面板（2）上的第一齿条（19），所述横杆（6）上间隔套有固定在试验台面板（2）上的第一齿轮（20），所述第一齿轮（20）啮合有第二齿轮（21），所述第二齿轮（21）啮合在第一齿条（19）上。

2.根据权利要求1所述的电路数值模拟实验装置，其特征在于，所述传动装置包括连接在第一滑杆（12）背向定位齿轮（10）的一端的第一拉绳（22），所述支撑杆（5）到横杆（6）之间设有第一空腔（23），所述第一空腔（23）在横杆（6）背向支撑杆（5）的端部开放，所述套杆（7）到操作杆（8）之间设有第二空腔（24），所述第二空腔（24）在套杆（7）背向操作杆（8）的一端开放且在操作杆（8）背向套杆（7）的一端开放，所述支撑杆（5）内设有多个第一滑轮（25），所述支撑杆（5）上设有连通第一空腔（23）的通过孔（26），所述实验台面板（2）内右侧设有安装腔室（27），所述横杆（6）左侧的第一空腔（23）内横向滑动连接有连接杆（28），所述第一拉绳（22）穿过通过孔（26）经多个第一滑轮（25）连接在连接杆（28）右端，所述安装腔室（27）内固定有支撑块（29），所述连接杆（28）的左端转动连接有轴向滑动连接在支撑块（29）上的转动头（30），所述操作杆（8）内的第二空腔（24）内转动连接有下端固定在操作旋钮（9）上的第一转轴（31），所述套杆（7）内的第二空腔（24）内转动连接有横向的第二转轴（32），所述第一转轴（31）上套固有第三锥齿轮（33），所述第二转轴（32）上套固有与第三锥齿轮（33）啮合的第四锥齿轮（34），所述第二转轴（32）上同轴连接有第二螺杆（35），所述第二螺杆（35）上旋拧有横向滑动连接在套杆（7）上的传动筒（36），所述传动筒（36）的左端固定有置于安装腔室（27）内的斜块（37），斜块（37）上方设有支撑板（38），所述支撑板（38）内竖向滑动连接有第二滑杆（39），所述第二滑杆（39）下端转接有滚轮架（40），所述滚轮架（40）上转动连接有与斜块（37）斜面配合的滚轮（41），所述滚轮架（40）和支撑板（38）之间连接有套在第二滑杆（39）上的将滚轮（41）压在斜块（37）的斜面上的第一压簧（42），所述第二滑杆（39）上端连接有竖向的第二齿条（43），所述第二齿条（43）啮合有第三齿轮（44），所述第三齿轮（44）同轴连接有卷轮（45），所述支撑块（29）上设有第二滑轮（46），所述转动头（30）上固定有第二拉绳（47）的一端，所述第二拉绳（47）的另一端经过第二滑轮（46）固定在卷轮（45）上。

3.根据权利要求2所述的电路数值模拟实验装置，其特征在于，所述斜块（37）斜面的两端分别设有限位挡板（48）。

4.根据权利要求1所述的电路数值模拟实验装置，其特征在于，所述套杆（7）到操作杆（8）之间设有第二空腔（24），所述第二空腔（24）在套杆（7）背向操作杆（8）的一端开放且在操作杆（8）背向套杆（7）的一端开放，所述第一锥齿轮（15）间隔套在套杆（7）上，所述第一锥齿轮（15）内圆面上轴向间隔开有两个环形滑槽（49），所述套杆（7）轴向间隔固定有两组扇形滑片（50），每组扇形滑片（50）有两个关于套杆（7）对称的扇形滑片（50），所述扇形滑片（50）滑动配合在与其对应的环形滑槽（49）内，两所述环形滑槽（49）之间的第一锥齿轮（15）内圆面上间隔均布有多个锁定齿（51），所述套杆（7）下端固定有第二固定座（52），所述第二固定座（52）内横向滑动连接有第三滑杆（53），所述第三滑杆（53）的朝向第一锥齿轮（15）的端部上固定有伸入到锁定齿（51）之间的锁定杆（54），所述第三滑杆（53）背向第二固定座（52）的方向上套固有挡片（55），所述挡片（55）和第二固定座（52）之间连接有套在第三滑杆（53）上的第二压簧（56），所述第三滑杆（53）背向第一齿轮（15）的端部上固定有第三拉绳（57），所述第三滑杆（53）右端的操作杆（8）上开有连通到第二空腔（24）的第一通孔（58），所述操作旋钮（9）上方的操作杆（8）上开有连通到第二空腔（24）的第二通孔（59），所述操作杆（8）上固定有覆盖在第二通孔（59）上的第一套筒（60），所述第一套筒（60）内轴向滑动连接有第一活塞杆（61），所述第一活塞杆（61）的背向操作杆（8）的端部置于第一套筒（60）外部且固定有拉环（62），所述操作杆（8）内的第二空腔（24）内设有多个第三滑轮（63），所述第三拉绳（57）经第一通孔（58）、多个第三滑轮（63）和第二通孔（59）连接在第一活塞杆（61）上。

5.根据权利要求1所述的电路数值模拟实验装置，其特征在于，所述第一固定座（11）右侧的旋转台（4）上固定有第三固定座（64），所述第三固定座（64）上固定有第二套筒（65），所述第一拉绳（22）穿过第二套筒（65）。

6.根据权利要求4所述的电路数值模拟实验装置，其特征在于，所述第一套筒（60）内圆面上设有轴向的两端封闭的滑动槽（66），所述滑动槽（66）内滑动连接有滑动块（67），所述滑动块（67）固定在第一活塞杆（61）上。
