专利号: 2018100577322
申请人: 台州宝诚科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

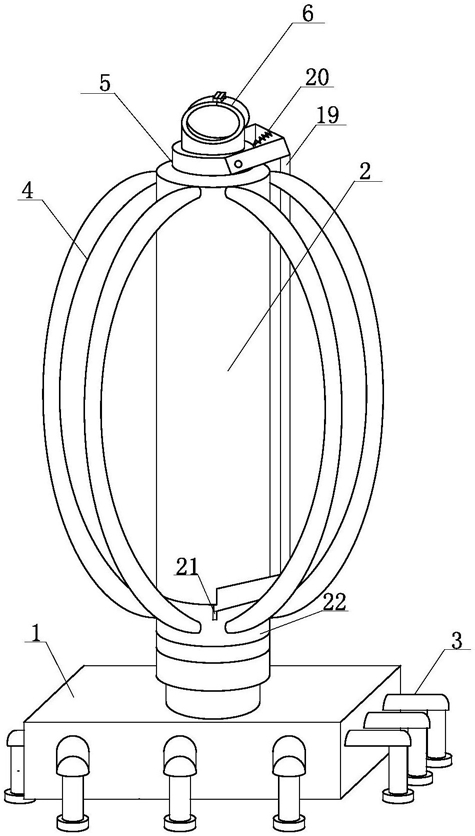

1.一种道路桥梁用防护型隔离栏,包括方形的底座(1)、支撑组件(3)和中心杆(9),其特征在于:所述底座(1)上方安装杆套(2),所述底座(1)侧边安装若干个支撑组件(3),所述杆套(2)侧壁上安装若干个弧形的防护杆(4),所述杆套(2)顶部设置托台(5),所述杆套(2)底部设置滑动环(22),滑动环(22)可绕杆套(2)上下移动,且滑动环(22)设置有一长方形的滑槽(21);所述托台(5)顶部安装连接箍圈(6),且所述托台(5)右侧设置有三脚架(19);所述三脚架(19)上端设置有伸长套,伸长套通过销轴与托台(5)铰接,三脚架(19)下端设置有卡套,卡套末端与滑槽(21)相连接,且三脚架(19)上端还设置有一压缩弹簧(20);所述防护杆(4)一端安装若干个连接板(7),所述连接板(7)中部设置若干个圆形的固定孔(8),所述杆套(2)内部安装中心杆(9),所述中心杆(9)外侧套装复位弹簧(10),所述支撑组件(3)包括限位杆(11),所述限位杆(11)下方安装支撑杆(12),所述支撑杆(12)底部安装橡胶垫(13),所述支撑杆(12)顶部设置卡接柱(14),所述卡接柱(14)顶部设置顶板(15),所述限位杆(11)内部的边沿处设置卡扣(16),所述限位杆(11)内部的中部安装缓冲弹簧(17),所述缓冲弹簧(17)一端安装承接柱(18)。

2.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述复位弹簧(10)一端连接在所述杆套(2)内侧壁上,另一端连接在中心杆(9)上。

3.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述支撑杆(12)的长度与所述限位杆(11)与所述底座(1)底部的距离相等。

4.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述防护杆(4)通过所述连接板(7)与所述杆套(2)固定连接。

5.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述杆套(2)与所述中心杆(9)呈活动连接。

6.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述卡接柱(14)的尺寸与所述卡扣(16)之间的间距相匹配。

7.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述卡套末端与滑槽(21)形状相匹配,且卡套与滑槽(21)为嵌入式连接,卡套可通过上下移动离开滑槽(21),卡套嵌入滑槽(21)部分的长度为5-10mm。

8.根据权利要求1所述的一种用于道路桥梁路面上的保护隔离栏,其特征在于:所述压缩弹簧(20)一端与三角架(19)相固连,其另一端与托台(5)相固连;当卡套嵌入滑槽(21)时,压缩弹簧(20)处于压缩状态,当卡套离开滑槽(21)时,压缩弹簧(20)可使得三脚架(19)张开。
