专利号: 2018100577765
申请人: 广西三源装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

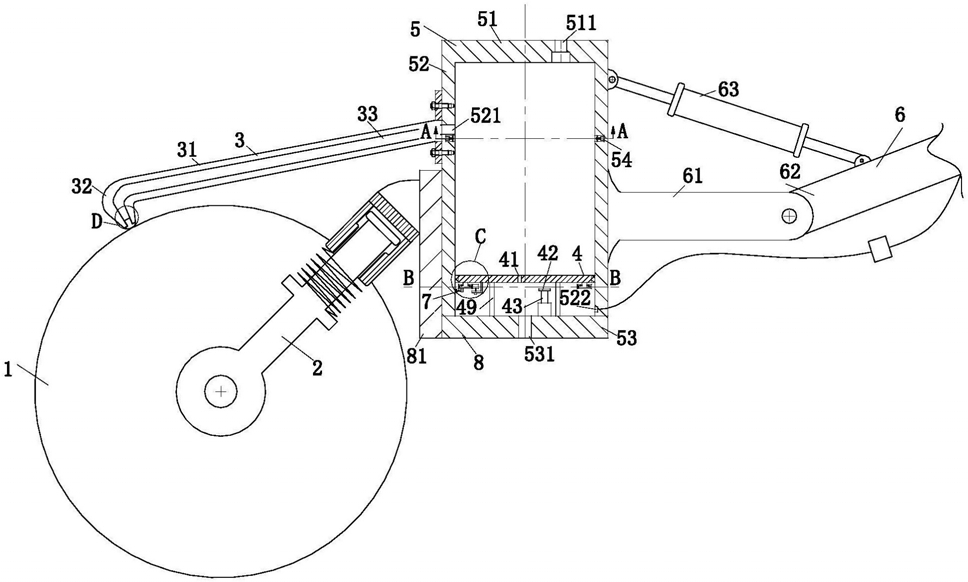

1.一种室内装潢用合成树脂类乳胶漆涂刷器,其特征在于:包括油漆辊(1)、减震支架(2)、供料装置(3)、推动板(4)、储料装置(8)和折叠推杆(6),所述油漆辊(1)通过减震支架(2)安装在储料装置(8)的左侧表面;所述供料装置(3)通过与推动板(4)配合用于将储料箱(5)中的油漆输送到油漆辊(1)的表面;所述折叠推杆(6)安装在储料箱(5)的右侧表面;所述折叠推杆(6)包括固定杆(61)和铰接杆(62),所述铰接杆(62)通过双向气压杆(63)与储料箱(5)的右侧表面连接;其中,所述供料装置(3)包括供料板(31)和供料头(32);所述供料板(31)为长方形板,且供料板(31)的中心设有长方形槽(33);所述供料头(32)用于配合供料板(31)工作;所述供料头(32)与油漆辊(1)之间设有吸油海绵(34);所述吸油海绵(34)用于将油漆均匀涂布在油漆辊(1)的外表面;

所述减震支架(2)与水平方向的夹角为四十五度;所述供料头(32)位于油漆辊(1)左上方四十五度角的方向;

所述储料装置(8)包括储料板(81)和储料箱(5),储料板(81)用于固定储料箱(5);所述储料箱(5)包括上底板(51)、侧板(52)和下底板(53);所述上底板(51)通过侧板(52)安装在下底板(53)的上表面;所述推动板(4)通过滑动伸缩杆(49)安装在下底板(53)的上表面,所述推动板(4)的上表面设有贯穿至下表面的二号通孔(41);所述侧板(52)的左侧表面设有出料口(521),侧板(52)的右侧表面设有进气孔(522);所述下底板(53)的表面设有出水口(531)。

2.根据权利要求1所述的一种室内装潢用合成树脂类乳胶漆涂刷器,其特征在于:所述侧板(52)的内表面对称设有矩形槽(54),所述矩形槽(54)中设有限位单元(55),所述限位单元(55)用于限制推动板(4)运动到出料口(521)的下方;所述限位单元(55)包括橡胶密封垫(56)、二号推板(57)和二号气压杆(58);所述橡胶密封垫(56)用于对矩形槽(54)的开口进行密封;所述二号推板(57)通过二号气压杆(58)安装在矩形槽(54)的内侧表面。

3.根据权利要求1所述的一种室内装潢用合成树脂类乳胶漆涂刷器,其特征在于:所述推动板(4)的下表面设有清理单元(7);所述清理单元(7)包括滑轨(71)、滑块(72)、齿轮(73)、安装板(74)、固定块(75)和毛刷板(76);所述滑块(72)固定安装在推动板(4)的下表面,滑块(72)和滑轨(71)均为圆环形,所述滑块(72)的内表面设有配合齿轮(73)转动的齿条线;所述齿轮(73)通过转轴转动的安装在安装板(74)的上表面;所述安装板(74)固定安装在推动板(4)的下表面;所述毛刷板(76)通过一号气压杆(77)安装在固定块(75)的左侧表面上;所述固定块(75)安装在滑块(72)的下表面;所述推动板(4)下方设有挡板(42)和多级气压杆(43),所述挡板(42)通过多级气压杆(43)安装在下底板(53)的上表面。
