专利号: 2018100577784
申请人: 淮北悯农生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

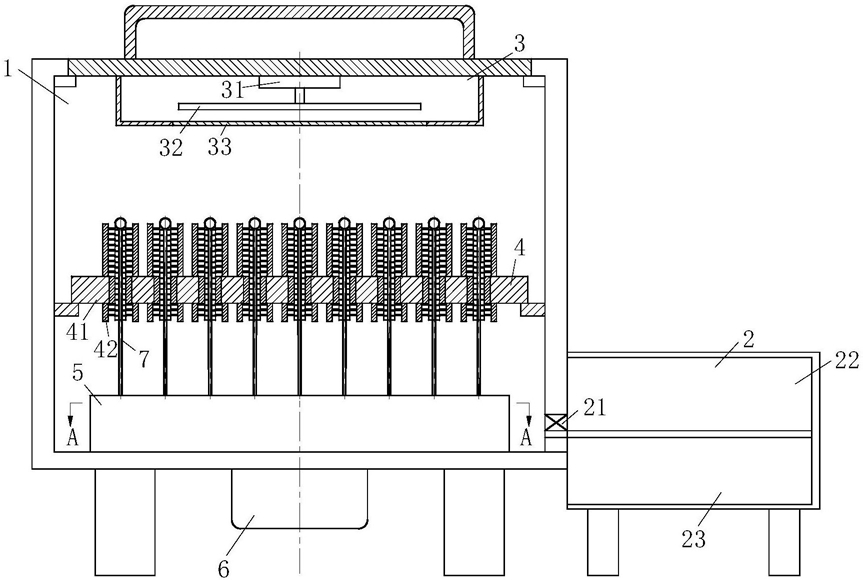

1.一种化验科医用试管杀菌清洗仪器,其特征在于:包括箱体(1)、储水箱(2)、吹干单元(3)、多环圆盘(4)、转动单元(5)、电机一(6)和清洗刷一(7),所述的箱体(1)为圆筒形,箱体(1)的底部设有支撑杆;所述的储水箱(2)位于箱体(1)外侧,箱体(1)和储水箱(2)之间设有进水口和出水口,储水箱(2)用于储存脏水和向箱体(1)注入清水;所述的吹干单元(3)安装在箱体(1)盖下方,吹干单元(3)用于对试管进行吹干;所述的多环圆盘(4)位于箱体(1)内部,箱体(1)内壁设有圆环凸块,多环圆盘(4)置于圆环凸块上表面;所述的转动单元(5)位于箱体(1)内部,转动单元(5)安装在箱体(1)的底部,转动单元(5)和电机一(6)固定连接;所述的电机安装在箱体(1)下方,电机用于带动转动单元(5)转动;所述的清洗刷一(7)安装在转动单元(5)上,清洗刷一(7)用于清洗试管内壁。

2.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述的储水箱(2)包括水泵(21)、清水箱(22)和脏水箱(23),所述的储水箱(2)分为两层;所述的清水箱(22)位于储水箱(2)的上层;所述的清水箱(22)的出水口安装有水泵(21),水泵(21)用于将清水注入到箱体(1)内部;所述的脏水箱(23)位于储水箱(2)的下层,脏水箱(23)用于盛装清洗试管过后的脏水。

3.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述的吹干单元(3)包括电机二(31)、扇叶(32)和自动百叶扇(33);所述的电机二(31)安装在箱盖上;

所述的扇叶(32)和电机二(31)固定连接,扇叶(32)材质为轻质塑料,所述的自动百叶扇(33)安装在扇叶(32)的正下方,自动百叶扇(33)用于清洗试管时,避免脏水溅入到吹干单元(3)内部。

4.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述的多环圆盘(4)包括环状圆盘(41)和清洗刷二(42),所述的环状圆盘(41)数量为三,环状圆盘(41)同轴安装,环状圆盘(41)在同一平面上,环状圆盘(41)与环状圆盘(41)之间转动连接,三圈环状圆盘(41)的中心和下方的转动单元(5)的中心相对应,环状圆盘(41)材质为轻质塑料,环状圆盘(41)上均匀开设有圆孔,圆孔内安装有轴承;所述的清洗刷二(42)安装在环状圆盘(41)的上表面和下表面,清洗刷二(42)用于清洗试管的外壁。

5.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述的转动单元(5)包括太阳轴(51)、行星轮一(52)、太阳轮一(53)、行星轮二(54)、太阳轮二(55)、行星轮三(56)、太阳轮三(57)和磁铁(58),转动单元(5)分为三层行星齿轮系,所述的太阳轴(51)和电机一(6)的固定连接;所述的太阳轮一(53)固定安装在太阳轴(51)上;所述的行星轮一(52)和太阳轮一(53)啮合,行星轮一(52)通过行星轴安装在行星架一上;所述的太阳轮二(55)位于太阳轮一(53)正上方,太阳轮二(55)安装在太阳轴(51)上;所述的行星轮二(54)啮合太阳轮二(55),行星轮二(54)通过行星轴安装在太阳轮一(53)上,此时太阳轮一(53)为行星轮二(54)的行星架;所述的太阳轮三(57)位于太阳轮二(55)正上方,太阳轮三(57)安装在太阳轴(51)上;所述的行星轮三(56)啮合太阳轮三(57),行星轮三(56)通过行星轴安装在太阳轮二(55)上,此时太阳轮二(55)为行星轮三(56)的行星架;所述的磁铁(58)镶嵌在三层行星齿轮系的外齿圈上,磁铁(58)用于固定外齿圈不转动。

6.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述的清洗刷一(7)上端设有圆球形刷毛,清洗刷一(7)安装在转动单元(5)内部的行星轮的行星轴上,可以对于试管的圆形底部进行刷洗。

7.根据权利要求1所述的一种化验科医用试管杀菌清洗仪器,其特征在于:所述箱体(1)内部设有紫外线灭菌灯,紫外线灭菌灯用于对箱体(1)内部及试管进行灭菌。
