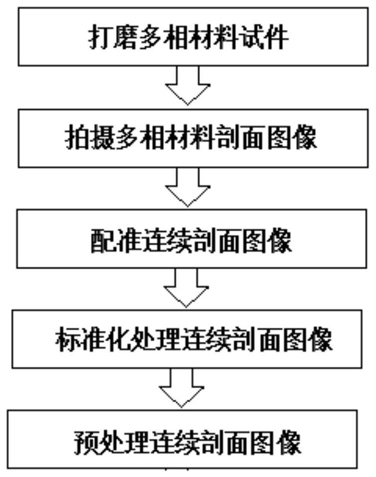

1.一种多相材料连续剖面图像获取方法，其特征在于具体工艺过程包括打磨多相材料试件、拍摄多相材料剖面图像、配准连续剖面图像、标准化处理连续剖面图像和预处理连续剖面图像共五个步骤：

(一)打磨多相材料试件：将磨削刀具与脆性材料剖面磨削箱室固定连接，把预制的多相材料试件装设并固定在脆性材料剖面磨削箱室的试件夹持机构上，按照设定的磨削参数对多相材料试件进行打磨，磨削刀具的横向丝杆控制磨头前后往复运动，磨削刀具的纵向丝杆控制磨头的进深间距，磨削刀具的阻尼器和纵向丝杆的精密螺丝能够进行角度调整以实现进深间距为0.01—2mm的多相材料剖面打磨；

磨头粒度分为粗粒式和细粒式的金刚石颗粒式，不同粒度的磨头能够获取不同光滑程度的打磨剖面；

(二)拍摄多相材料剖面图像：利用外置数码相机进行多相材料试件剖面图像的拍摄，将固定在三脚架上的数码相机与多相材料试件截面的相对位置保持不变，调整相机镜头的垂直高度使其与多相材料试件的截面中心点的垂直高度均为H1，相机镜头距多相材料试件截面的水平直线距离为H2，待步骤(一)中每层多相材料试件剖面打磨完成后，将脆性材料剖面磨削箱室的试件夹持箱门开启并固定在90°方向上，打开相机对多相材料试件的剖面进行拍照，交替进行步骤(一)与步骤(二)得到设定深度范围内的多相材料试件连续剖面图像，相机与试件夹持机构的相对稳定性能够保证连续剖面图像的衔接性和校准度；

(三)配准连续剖面图像：采用基于点映射的几何配准方法，对连续剖面图像进行三锚点配准，选取试件夹持机构上靠近多相材料试件的三个控制点作为基准点，三个基准点不在一条直线上，连续剖面图像成像时，每个剖面图像都包含这三个基准点，选择其中一幅标准图像作为基准图像，其余剖面图像为待配准图像，标准图像是连续剖面图像中的角度、距离、方向和物体位置均符合设定要求的图像，图像配准是寻求待配准图像和标准图像间一对一的映射的过程，是将两幅图像中对应于空间同一位置的点联系起来，待配准图像中的三个控制点与基准图像中的三个基准点应重合，根据控制点的位置来推算空间映射的关系，再用空间映射的关系对待配准图像进行几何变换，在MATLAB中，使用cpselect函数交互工具对连续剖面图像进行Z轴方向的配准，获得配准结果；

(四)标准化处理连续剖面图像：拍摄时包含了不属于多相材料试件剖面图像的锚点，利用Photoshop、image proplus对配准后的连续剖面图像进行统一的图像剪裁，裁剪掉连续剖面图像周围包括锚点的无用区域，保留需要分析的多相材料试件打磨区域的连续剖面图像并进行尺寸校正，将连续剖面图像调整为相同的像素值，得到具有“模拟CT”图像特征的连续剖面图像；

(五)预处理连续剖面图像：

图像分析前需要根据使用要求对图像进行预处理以达到分析效果，图像预处理能够排除多相材料试件连续剖面图像的噪声现象，提高图像使用质量，图像预处理包括图像增强和图像分割：

(1)图像增强：对步骤(四)处理的连续剖面图像进行图像增强处理，采用均值滤波、中值滤波或线性高通滤波函数变换对连续剖面图像进行平滑和锐化处理；

(2)图像分割：图像分割是按照设定原则将图像分成具有各自相同特性的区域并获取目标对象的过程，对步骤(1)处理的连续剖面图像进行图像分割处理，图像分割的路径有三种，一是以区域为对象进行分割，采取相似性原则进行区域划分，依据图像的灰度值将图像划分为不同的区域；二是以物体边界为对象，以确定区域间的边界达到分割图像的目的；三是通过连接边缘像素形成分割边界来实现分割；

根据图像处理的要求选择图像分割的路径，最后对分割后的连续剖面图像进行灰度化处理，实现多相材料连续剖面图像获取。

2.根据权利要求1所述的多相材料连续剖面图像获取方法，其特征在于所述步骤(一)涉及的脆性材料剖面磨削箱室的主体结构包括箱体、抽屉、箱盖、试件夹持箱门、铰链机构、试件夹持机构、随动密封机构、观察箱门、合页、门锁机构、窗口和把手；内空式矩形结构的箱体的下部设置有矩形结构的抽屉，箱体的顶部设置有内凹式矩形结构的箱盖，箱体与箱盖铰接式连接，箱体的前侧面设置有矩形结构的试件夹持箱门，箱体与试件夹持箱门通过

2-4个铰链机构连接，试件夹持箱门的内侧面设置有试件夹持机构，箱体的后侧面设置有随动密封机构，箱体与随动密封机构焊接式连接，箱体的左侧面设置有矩形结构的观察箱门，箱体与观察箱门通过2-4个合页连接；箱体与试件夹持箱门和箱体与观察箱门分别通过门锁机构实现开闭，箱盖的底面和观察箱门的中部分别开设有矩形板状结构的窗口，抽屉的面板上和箱盖的窗口上分别设置有圆弧形结构的把手，窗口与把手螺栓式连接；使用时，将脆性材料剖面磨削箱室与磨削机具连接，磨削机具的主动杆轴由随动密封机构进入箱体的内部，主动杆轴与试件夹持箱门垂直，打开试件夹持箱门，将待磨削的材料试件固定于试件夹持机构上并调整材料试件的截面位置，设定试件夹持机构的上夹持钳和下夹持钳的角点处为校准锚点，将安置有相机的三脚架固定在试件夹持箱门的正前方位置，调整相机的垂直高度使相机的中心高度与试件剖面的中心高度均为H1，按照设定的拍照距离H2调整相机与试件剖面之间的水平距离，相机镜头对准材料试件的正截面，通过门锁机构关闭试件夹持箱门，使箱体密封，开启磨削机具，按照设定的深度对材料试件进行磨削，磨削完成后，开启试件夹持箱门，试件夹持箱门带动试件夹持机构和材料试件跟随铰链机构的转动而旋转，试件夹持箱门旋转角度达到90°时，控制杆的低端的凸起与基座中孔道内的凹槽嵌合并保持稳定，支座与基座呈90°角的稳定状态，试件夹持箱门停止旋转并固定，打开相机对磨削好的材料试件进行拍照获取材料试件的剖面图像，拍摄完毕后再次关闭试件夹持箱门对材料试件进行下一深度的磨削，依此进行多次磨削和拍照，得到设定深度范围内材料试件的连续剖面图像，以锚点为基准点对连续剖面图像进行校准，以提高连续剖面图像的对准度，实现增加三维重建模型精准性的目的；试件夹持箱门每次打开后都处于同一固定位置，使相机镜头轴线与材料试件每层剖面的中心法线位于同一直线上，保证了材料试件连续剖面图像参数的一致性。

3.根据权利要求2所述的多相材料连续剖面图像获取方法，其特征在于所述铰链机构的主体结构包括支座、连接杆、控制杆、凸起、基座、孔道、凹槽和连接凸起；板状结构的支座的一端设置有内空式圆柱形结构的连接杆，支座的上表面中部横向设置有一端高另一端低的条状结构的控制杆，控制杆的一端的上底面和下底面分别设置有半球形伸缩式结构的凸起，板状结构的基座的中部开设有矩形结构的孔道，孔道的上表面和下表面分别设置有半球形结构的凹槽，基座的一端顶部和底部分别设置有半球形结构的连接凸起，连接杆的外壁与控制杆的外侧壁平齐，支座与试件夹持箱门螺栓式连接，基座与箱体螺栓式连接，连接杆嵌于连接凸起之间将支座与基座连接，凸起嵌合在凹槽中。

4.根据权利要求1所述的多相材料连续剖面图像获取方法，其特征在于所述试件夹持机构的主体结构包括连接片、扭簧、上夹持钳、上开口、连接件、下夹持钳和下开口；矩形片状结构的连接片与试件夹持箱门的上部螺栓式连接，连接片与试件夹持箱门之间设置有螺旋式结构的扭簧，扭簧的下端与块状结构的上夹持钳固定连接，扭簧压缩时，上夹持钳向上运动，扭簧伸展时，上夹持钳向下运动，上夹持钳的底部开设有倒V形结构的上开口，U形片状结构的连接件与试件夹持箱门螺栓式连接，连接件的U形口槽中卡接有块状结构的下夹持钳，下夹持钳在连接件的U形槽中上下移动，下夹持钳的顶部开设有V形结构的下开口。

5.根据权利要求2所述的多相材料连续剖面图像获取方法，其特征在于所述随动密封机构的主体结构包括底座板、上滑槽、下滑槽、第一层薄片、第一通孔、第二层薄片、第二通孔、第三层薄片和第三通孔；矩形板状结构的底座板的上部设置有U形槽状结构的上滑槽，底座板的下部设置有U形槽状结构的下滑槽，上滑槽与下滑槽之间设置有三层矩形板状结构的薄片，外层为第一层薄片，第一层薄片的中部开设有圆形结构的第一通孔，中间层为第二层薄片，第二层薄片的中部开设有胶囊形结构的第二通孔，内层为第三层薄片，第三层薄片的中部开设有胶囊形结构的第三通孔；底座板焊接在箱体的侧面，底座板的长度大于上滑槽和下滑槽的长度，上滑槽的长度与下滑槽的长度相等，上滑槽和下滑槽的长度大于第三层薄片的长度，第三层薄片的长度大于第二层薄片的长度，第二层薄片的长度大于第一层薄片的长度，第一层薄片、第二层薄片和第三层薄片在上滑槽和下滑槽之间移动，第一通孔的直径小于第二通孔的长度，第二通孔的长度小于第三通孔的长度。

6.根据权利要求2所述的多相材料连续剖面图像获取方法，其特征在于所述门锁机构的主体结构包括底板、卡板、控制板、基板和挡板；圆形板状结构的底板的上表面与板状结构的卡板转动式连接，卡板能够围绕卡板与底板的连接点旋转360°，卡板的上表面与板状结构的控制板固定连接，矩形板状结构的基板的上表面设置有L形板状结构的挡板，底板分别与试件夹持箱门和观察箱门螺栓式连接，基板与箱体螺栓式连接，旋转控制板，控制板带动卡板旋转旋进或旋出挡板之间实现试件夹持箱门和观察箱门的闭合和开启。

7.根据权利要求2所述的多相材料连续剖面图像获取方法，其特征在于所述箱体、箱盖和合页的材质均为不锈钢；抽屉用于收集材料试件磨削过程中产生的粉末碎屑，便于集中处理；试件夹持箱门在开合过程中带动试件夹持机构旋转，试件夹持箱门的转动角度范围为0°-90°；铰链机构是旋转角度可控的钢铰链；试件夹持机构能够稳固的夹持不同规格尺寸的材料试件；随动密封机构随着磨削刀具主动杆轴的往复运动发生相对移动，在主动杆轴运动过程中，保证箱体的密封性，并且有效防止粉尘和噪声污染；观察箱门便于观察材料试件的磨削过程；门锁机构能够将试件夹持箱门和观察箱门分别与箱体紧密闭合，并能轻松开启试件夹持箱门和观察箱门；窗口的材质为玻璃，在磨削材料试件的过程中，便于肉眼观察箱体内部的状况；把手便于抽屉和箱盖的开合操作。
